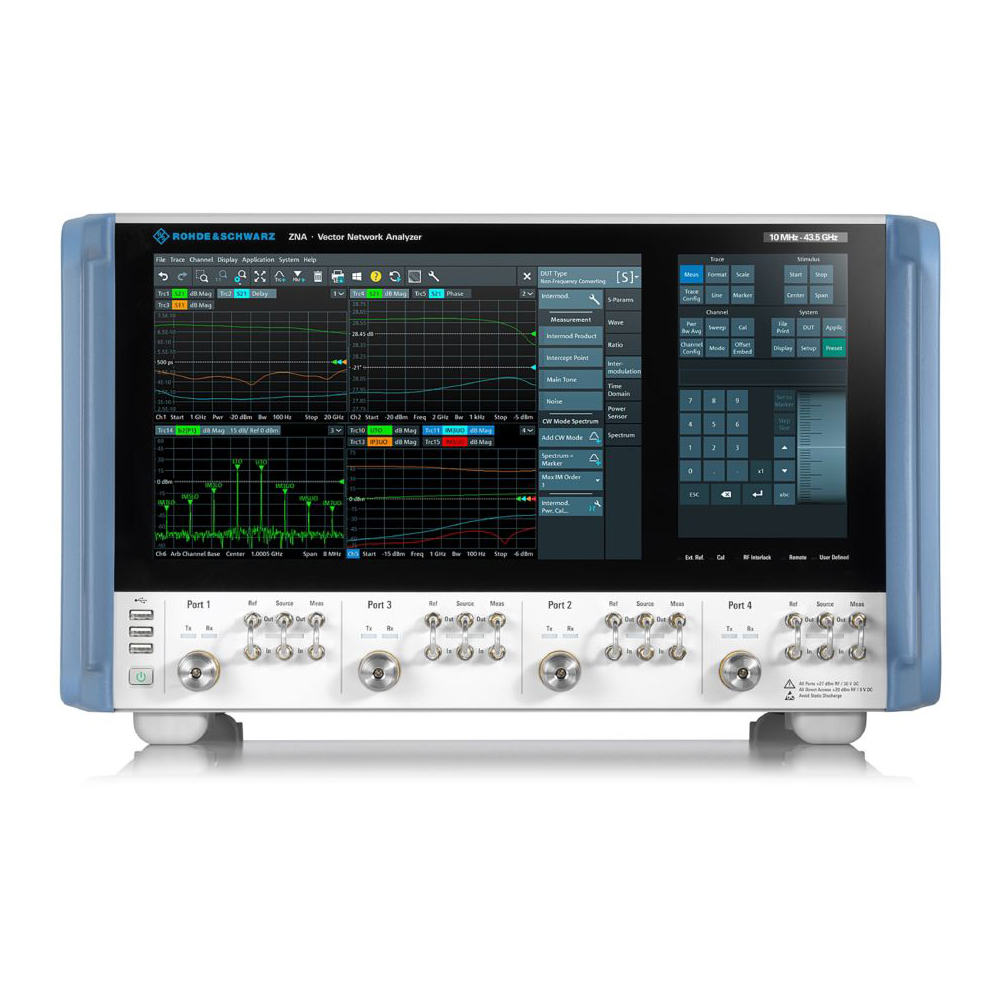

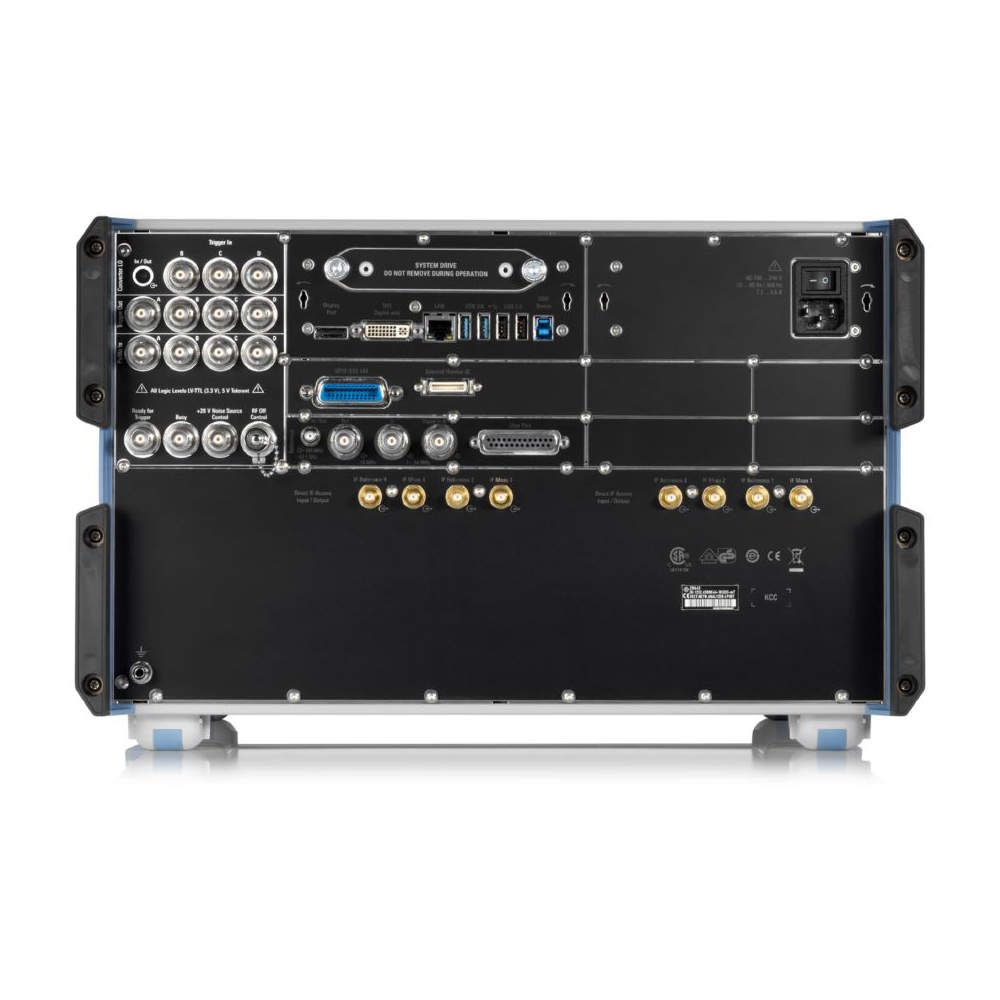

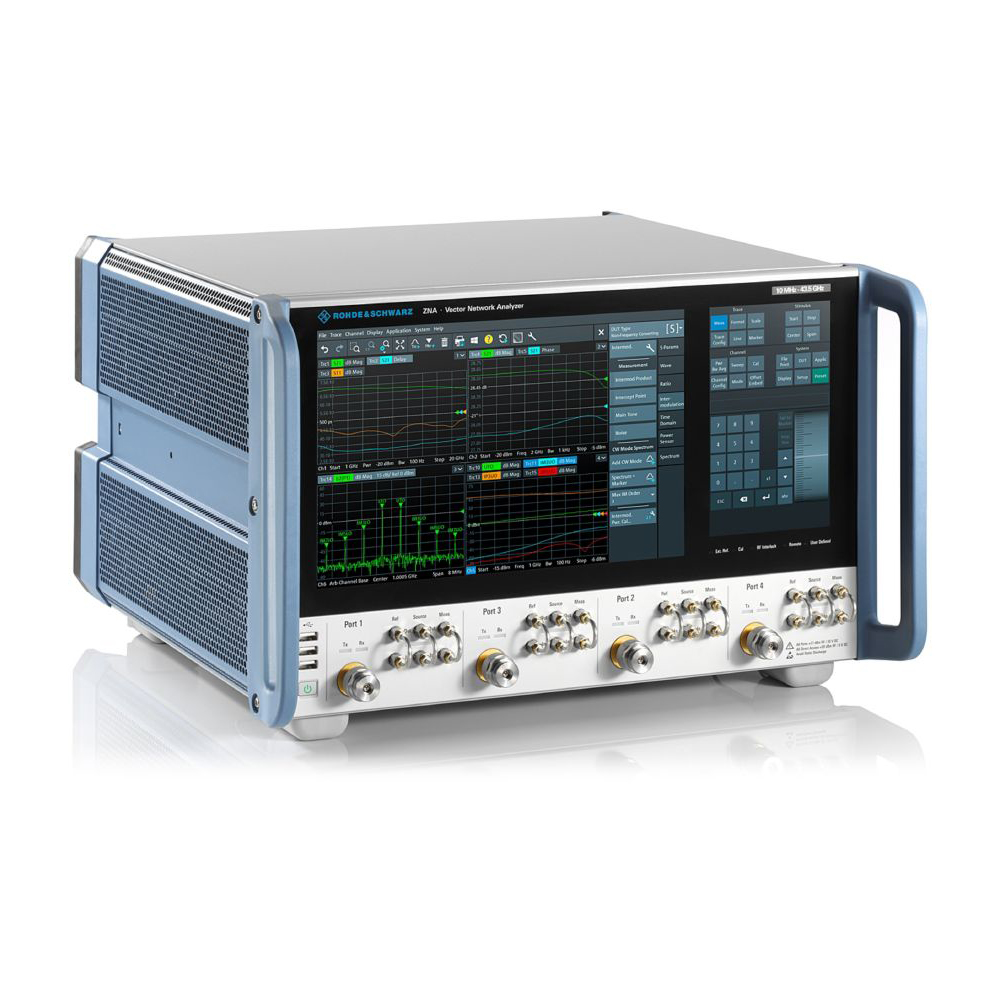

R&S ZNA26 Векторный анализатор цепей

R&S ZNA26: передовые технологии анализа цепей

Векторный анализатор цепей R&S ZNA26 – это прецизионный прибор для анализа высокочастотных компонентов и систем. Он поддерживает измерения S-параметров, коэффициента шума, нелинейных характеристик и межмодуляционных искажений. Встроенный трехуровневый источник сигнала обеспечивает стабильное возбуждение тестируемых устройств. Функция компенсации потерь в фидерах и кабелях повышает точность измерений в реальных условиях.
Прибор используется при разработке, производстве и тестировании антенн, фильтров, усилителей, смесителей и других СВЧ-устройств. Благодаря высокой точности и расширенному функционалу ZNA26 востребован во многих отраслях и научных исследованиях.

Анализатор ZNA26 представлен в двух вариантах:

Модель	Количество портов	Частота	Соединитель
R&S®ZNA26 номер заказа 1332.4500.22	2 порта	от 10 МГц до 26,5 ГГц	3,5 мм (папа)
R&S®ZNA26 номер заказа 1332.4500.24	4 порта	от 10 МГц до 26,5 ГГц	3,5 мм (папа)

Основные характеристики ZNA26

Наименование характеристики	Значение
Диапазон частот	от 10 МГц до 26,5 ГГц
Динамический диапазон	147 дБ
Скорость сканирования	до 700 мс на 1001 точку
Разрешение по частоте	1 Гц
Количество портов	2 или 4

Преимущества устройства ZNA26

1. Высокая точность. Улучшенные алгоритмы калибровки и температурная стабильность обеспечивают повторяемость результатов.
2. Гибкость. Поддержка многопортовых измерений (до 24 портов) и нелинейного анализа.
3. Производительность. Аппаратное ускорение обработки данных сокращает время тестирования.
4. Интуитивный интерфейс. Сенсорный дисплей и логичная навигация упрощают работу.

Области применения ZNA26

Анализатор ZNA26 находит широкое применение в радиотехнической промышленности, научных исследованиях и разработке. Прибор идеально подходит для:

• Калибровки и тестирования радиочастотных компонентов;
• разработки и производства СВЧ-устройств;
• метрологических измерений;
• исследовательских работ в области радиоэлектроники

Устройство сочетает высокую точность, скорость измерений и гибкость конфигураций. Его применение актуально в отраслях, где критична достоверность данных: от военной промышленности до коммерческой связи. Дополнительные опции расширяют функционал, адаптируя прибор под специфические задачи.

Дополнительные опции ZNA26

Наименование опции (Номер заказа)	Описание
R&S ZNA26-B16 (1332.4581.22)	Прямой доступ к источникам и приемникам
R&S ZNA26-B161 (1332.4823.51)	Прямой доступ к монитору источника, порт 1
R&S ZNA26-B163 (1332.4823.53)	Прямой доступ к монитору источника, порт 1+3
R&S ZNA26-B21 (1332.4630.21)	Ступенчатый аттенюатор источника порт 1
R&S ZNA26-B22 (1332.4630.22)	Ступенчатый аттенюатор источника порт 2
R&S ZNA26-B23 (1332.4630.23)	Ступенчатый аттенюатор источника порт 3
R&S ZNA26-B24 (1332.4630.24)	Ступенчатый аттенюатор источника порт 4
R&S ZNA26-B31 (1332.4700.31)	Ступенчатый аттенюатор приемника порт 1
R&S ZNA26-B32 (1332.4700.32)	Ступенчатый аттенюатор приемника порт 2
R&S ZNA26-B33 (1332.4700.33)	Ступенчатый аттенюатор приемника порт 3
R&S ZNA26-B34 (1332.4700.34)	Ступенчатый аттенюатор приемника порт 4
R&S ZNA26-B41 (1332.4775.41)	Внутренние импульсные модуляторы для порта 1
R&S ZNA26-B42 (1332.4775.42)	Внутренние импульсные модуляторы для порта 2
R&S ZNA26-B43 (1332.4775.43)	Внутренние импульсные модуляторы для порта 3
R&S ZNA26-B44 (1332.4775.44)	Внутренние импульсные модуляторы для порта 4
R&S ZNA26-B212 (1332.5265.02)	Внутренний сумматор с двумя тестовыми портами
R&S ZNA-B4 (1332.4530.02)	Прецизионный опорный источник
R&S ZNA-B5 (1332.4675.02)	Второй внутренний гетеродинный источник
R&S ZNA26-B3 (1332.4523.02)	Третий и четвертый внутренние источники (4 порта)
R&S ZNA26-B52(1332.6503.02)	2-й гетеродинный источник и ВЧ-источник(2 порта)
