Приёмник R&S ZRX750L — модуль для миллиметрового диапазона (500–750 ГГц) в составе векторных анализаторов ZNA/ZVA/ZVT. Сочетает высокую производительность, гибкость конфигурации и надежность. Эффективный инструмент для сложных измерительных задач.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

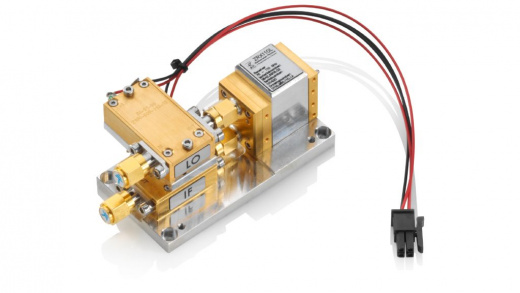

R&S ZRX750L Приемник миллиметрового диапазона
R&S ZRX 750L — высокопроизводительный приёмный модуль миллиметрового диапазона от Rohde & Schwarz, предназначенный для точных радиоизмерительных задач в сверхвысокочастотном диапазоне. Устройство работает в полосе частот 500–750 ГГц и обеспечивает исключительный динамический диапазон, что делает его незаменимым инструментом для исследований и разработок в области миллиметровых волн.
Модуль интегрируется с векторными анализаторами цепей R&S ZNA, R&S ZVA, R&S ZVT20 и преобразователями миллиметрового диапазона R&S ZCxxx. Такая совместимость позволяет создавать полнофункциональные измерительные установки для анализа антенн, однонаправленных измерений S‑параметров и других сложных задач СВЧ‑техники.
Технические характеристики R&S ZRX750L
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 500 ГГц до 750 ГГц |
| Динамический диапазон | > 110 дБ |
| Тестовый порт | WM-380 |
| Максимальная входная мощность | +10 дБм |
| Усиление по промежуточной частоте | 20 дБ |
| Вес | 0,5 кг |
Области применения R&S ZRX750L
- Измерение параметров антенн: анализ диаграммы направленности, коэффициента усиления, поляризационных характеристик и КПД антенных систем в миллиметровом диапазоне.
- Однонаправленные измерения S‑параметров: оценка коэффициентов отражения и передачи в СВЧ‑устройствах без полного векторного анализа, экономия времени при серийных тестах.
- Исследования материалов: изучение диэлектрических и магнитных свойств материалов (включая метаматериалы и композиты) на частотах до 750 ГГц.
- Разработка компонентов 6G: тестирование элементов радиочастотных трактов (усилителей, фильтров, смесителей) для перспективных сетей связи нового поколения.
- Калибровка и верификация оборудования: использование в метрологических лабораториях для поверки измерительных систем миллиметрового диапазона, обеспечение прослеживаемости к национальным эталонам.
Ключевые особенности и преимущества R&S ZRX750L
- Пассивная система охлаждения. Отсутствие вентиляторов исключает попадание пыли внутрь корпуса, повышая надёжность работы в условиях загрязнённой среды.
- Многопозиционный корпус. Конструкция позволяет устанавливать приёмник как для измерений на полупроводниковых пластинах (on‑wafer), так и для волноводных подключений. Это расширяет сферу применения прибора.
- Фиксированные аттенюаторы. Встроены для защиты приёмного тракта от перегрузки при высоких уровнях входного сигнала. Позволяют оперативно регулировать чувствительность без использования внешних компонентов.
- Совместимость с IEEE Flange. Упрощает подключение к стандартному волноводному оборудованию и измерительным стендам, снижая затраты на переходные элементы.
- Оптимизированная обработка сигнала. Внутренняя архитектура минимизирует шумы и искажения, поддерживая высокую линейность и точность измерений в пределах заявленного диапазона частот.
- Удобство эксплуатации. Эргономичный дизайн и продуманная разводка разъёмов упрощают монтаж и настройку, сокращая время на подготовку к измерениям.
Дополнительные опции R&S ZRX750L
| Продукт и номер заказа | Описание |
|---|---|
|
R&S®ZV-WR15 1307.7500.30 |
Комплект для калибровки волноводов WR15, 50 ГГц – 75 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR15 1307.7500.31 |
Комплект для калибровки волноводов WR15, 50 ГГц – 75 ГГц (со скользящей нагрузкой) |
|
R&S®ZV-WR10 1307.7100.10 |
Комплект для калибровки волноводов WR10, 75 ГГц – 110 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR10 1307.7100.11 |
Комплект для калибровки волноводов WR10, 75 ГГц – 110 ГГц (со скользящей нагрузкой) |
|
R&S®ZV-WR03 1307.7300.30 |
Комплект для калибровки волноводов WR03, 220 ГГц – 325 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR03 1307.7300.31 |
Комплект для калибровки волноводов WR03, 220 ГГц – 325 ГГц (со скользящей нагрузкой) |
|
R&S®ZCWM-570 1322.3099.10 |
Комплект для калибровки волноводов WM-570, 330 ГГц – 500 ГГц для R&S®ZC500 |
|
R&S®ZNA-K8 1307.7022.02 |
ПО для управления преобразователем |
|
R&S®ZVA-K8 1307.7022.02 |
Управление преобразователем частоты |
