R&S ZNA26 — двух- или четырехпортовый векторный анализатор цепей 10 МГц–26.5 ГГц. Опции B8, B26 и K8 обеспечивают поддержку mmWave-конвертеров и работу с внешним гетеродином до 26.5 ГГц. K4 и K6 дают возможности векторных измерений смесителей и когерентного управления источниками. B3 добавляет 3-й и 4-й внутренние источники для сложных сценариев. В комплекте с калибровочным комплектом ZN-Z235 обеспечивает точные измерения в диапазоне до 26.5 ГГц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ZNA26: Высокоточный ВАЦ для сложных измерений смесителей и mmWave-компонентов с поддержкой многочастотных систем
Векторный анализатор цепей R&S ZNA26 (артикул 1332.4500.22 для двухпортовой модификации или 1332.4500.24 для четырехпортовой) представляет собой измерительную систему экспертного класса, предназначенную для прецизионного анализа характеристик радиоэлектронных устройств в диапазоне частот от 10 Мегагерц до 26,5 Гигагерц.
R&S ZNA26 базируется на уникальной аппаратной архитектуре с четырьмя независимыми фазостабильными источниками сигнала и восемью приемниками, что позволяет проводить параллельные измерения с исключительной точностью и скоростью.
Преимущества R&S ZNA26
- Диапазон частот до 26,5 ГГц: Прецизионные измерения S-параметров активных и пассивных компонентов в СВЧ-диапазоне.
- Динамический диапазон до 170 дБ: Возможность измерения сверхвысоких затуханий и глубоких режекций фильтров без внешних усилителей.
- 4 независимых внутренних источника: Полноценное тестирование многопортовых устройств и смесителей с контролем фазы и частоты на каждом порту.
- Высокая выходная мощность до +17 дБм: Широкий диапазон перестройки уровня для определения точки компрессии (P1dB) и анализа нелинейных искажений.
- Анализ смесителей и преобразователей: Измерение коэффициента передачи, фазы и ГВЗ устройств с переносом частоты в автоматизированном режиме.
- Импульсные измерения: Анализ характеристик компонентов в импульсном режиме с разрешением от 10 нс (актуально для РЛС).
- Встроенный мониторинг спектра: Поиск гармоник и побочных излучений до 26,5 ГГц непосредственно через порты анализатора цепей.
- Фазовая стабильность: Исключительно низкий дрейф фазы (менее 0.1°/°C), минимизирующий погрешности калибровки при длительных тестах.
- Автоматическая калибровка (ZN-Z135): Прецизионный электронный модуль обеспечивает полную 4-портовую калибровку до 26,5 ГГц за один шаг, исключая ошибки оператора.

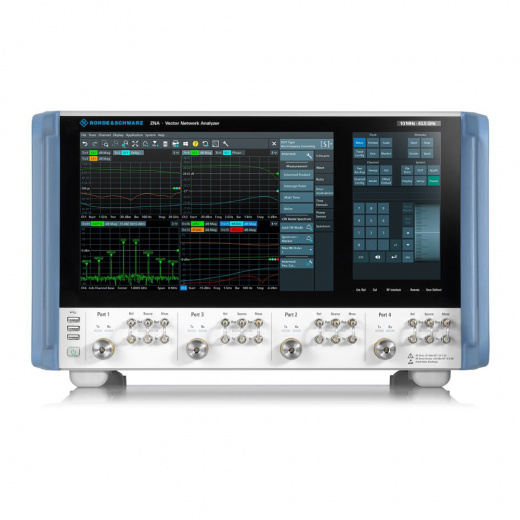

- Двухэкранный интерфейс: Параллельное отображение результатов измерений и настроек каналов на двух 12-дюймовых сенсорных дисплеях.
Комплектация R&S ZNA26
В стандартный комплект поставки векторного анализатора цепей R&S ZNA26 с артикулом 1332.4500.22 или 1332.4500.24 входят: основной блок прибора, кабель электрического питания и предустановленные аппаратные расширения (B3, B8, B26). Программные опции K4, K6 и K8 активированы соответствующими лицензионными ключами. Дополнительно поставляется калибровочный аксессуар ZN-Z135.
Применение R&S ZNA26
Векторный анализатор цепей R&S ZNA26 применяется в опытно-конструкторских разработках средств спутниковой связи, систем радиолокации и компонентов мобильных сетей пятого поколения (5G). ZNA26 востребован в метрологических центрах для высокоточного определения параметров нелинейных и многопортовых устройств, а также в фундаментальных научных исследованиях в области материаловедения.
Основные характеристики R&S ZNA26
Установленные опции на R&S ZNA26
