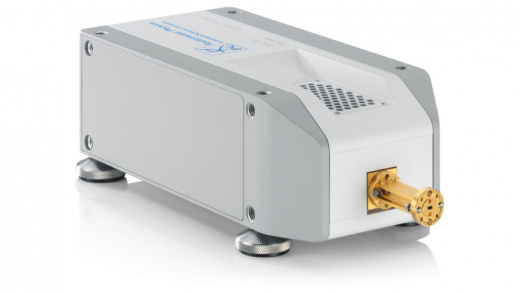

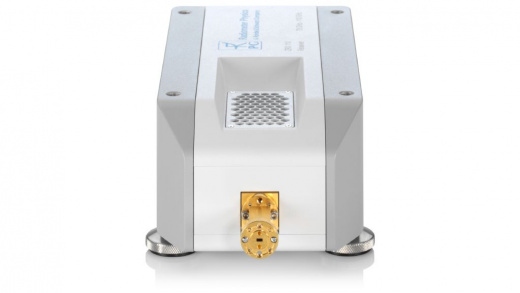

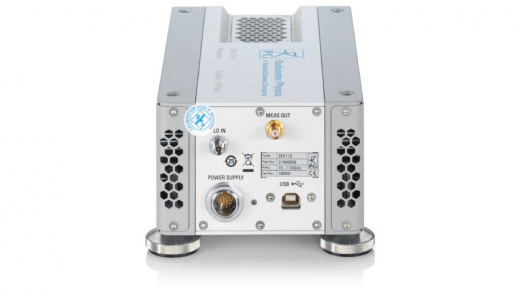

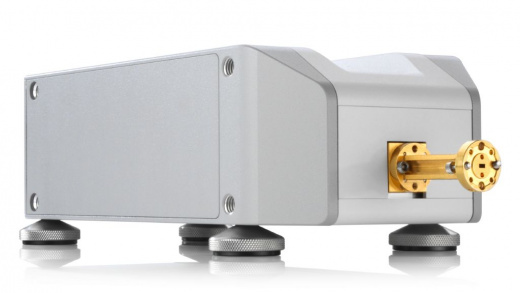

R&S ZRX170 — приёмник миллиметрового диапазона (до 170 ГГц) для высокоточных измерений. Оснащён портом WM‑1651 (WR 6.5), поддерживает динамический диапазон до 150 дБ (с преобразователем R&S ZCxxx). Идеален для исследований, разработки сверхвысокочастотных систем и антенных измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Приемник R&S ZRX170 для высокоточных измерений
R&S ZRX170 — высокопроизводительный приёмник миллиметрового диапазона от компании Rohde & Schwarz, предназначенный для точных радиоизмерительных задач. Прибор работает в диапазоне частот от 110 до 170 ГГц и обеспечивает широкий динамический диапазон, что позволяет фиксировать даже слабые сигналы на фоне шумов. Устройство сочетает высокую чувствительность с устойчивостью к перегрузкам: встроенный стационарный волноводный аттенюатор предотвращает насыщение приёмника при высоких уровнях входного сигнала. Ресивер совместим с преобразователями серии R&S ZCxxx, что расширяет его функциональные возможности для комплексных измерений. Приёмник ориентирован на лаборатории и производства, где требуются прецизионные измерения параметров антенн, коэффициентов рассеяния и характеристик высокочастотных устройств.
Технические характеристики R&S ZRX170
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 110 ГГц до 170 ГГц |
| Динамический диапазон ( с преобразователем) | > 120 дБ, 135 дБ (тип.) |

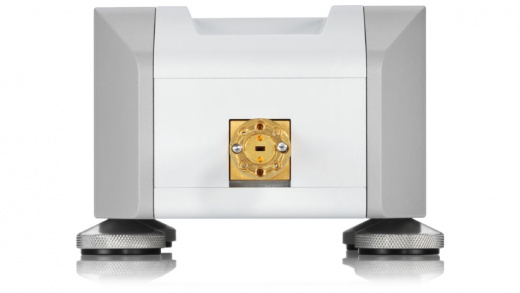

| Тестовый порт | WM-1651 (WR 6.5) |
| Ослабление фиксированного аттенюатора | 30 дБ (тип) |
| Усиление по промежуточной частоте | 28 дБ |
| Вес | 3 кг |
Области применения R&S ZRX170
- Измерение параметров антенн: анализ диаграмм направленности, коэффициента усиления и других характеристик антенных систем в миллиметровом диапазоне.
- Исследования в области 6G и перспективных беспроводных технологий: тестирование оборудования для сетей следующего поколения, работающих на частотах выше 100 ГГц.
- Испытания компонентов СВЧ‑трактов: проверка усилителей, фильтров, смесителей и других элементов высокочастотных цепей.
- Контроль качества продукции в микроэлектронике: верификация параметров полупроводниковых устройств и интегральных схем, работающих в миллиметровом диапазоне.
Ключевые особенности и преимущества R&S ZRX170
- Расширенный частотный охват до 170 ГГц — покрывает критические диапазоны для перспективных телекоммуникационных систем.
- Широкий динамический диапазон — обеспечивает высокую чувствительность и точность измерений даже при слабых сигналах.
- Однонаправленные измерения S‑параметров — возможность анализа коэффициентов рассеяния с помощью СВЧ‑преобразователя R&S ZCxxx.
- Защита от перегрузки — встроенный волноводный аттенюатор предотвращает насыщение приёмника.
- Гибкость интеграции — совместимость с широким спектром преобразователей миллиметрового диапазона для расширения функциональных возможностей.
- Автоматизация настроек — упрощает процесс подготовки к измерениям и повышает производительность работы..
- Совместимость с модульной системой — интеграция с преобразователями расширяет функциональные возможности: от измерения параметров антенн до анализа СВЧ‑компонентов.
Дополнительные опции R&S ZRX170
| Опция и номер заказа | Описание |
|---|---|
|
R&S®ZCPS 1325.6101.02 |
Источник питания для преобразователя (питает два преобразователя) |
|
R&S®ZCPSC 1323.8159.12 |
Кабель питания 1.2 м |
|
R&S®ZCPSC 1323.8159.16 |
Кабель питания 1.6 м |
|
R&S®ZCPSC 1323.8159.20 |
Кабель питания 2 м |
|
R&S®ZV-WR15 1307.7500.30 |
Калибровочный комплект для волновода WR15, 50 ГГц – 75 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR15 1307.7500.31 |
Калибровочный комплект для волновода WR15, 50 ГГц – 75 ГГц (со скользящей нагрузкой) |
|
R&S®ZV-WR12 1307.7700.10 |
Калибровочный комплект для волновода WR12, 60 ГГц – 90 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR12 1307.7700.11 |
Калибровочный комплект для волновода WR12, 60 ГГц – 90 ГГц (со скользящей нагрузкой) |
|
R&S®ZV-WR10 1307.7100.10 |
Калибровочный комплект для волновода WR10, 75 ГГц – 110 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR10 1307.7100.11 |
Калибровочный комплект для волновода WR10, 75 ГГц – 110 ГГц (со скользящей нагрузкой) |
|
R&S®ZV-WR08 1307.7900.10 |
Калибровочный комплект для волновода WR08, 90 ГГц – 140 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR08 1307.7900.11 |
Калибровочный комплект для волновода WR08, 90 ГГц – 140 ГГц (со скользящей нагрузки) |
|
R&S®ZV-WR06 1311.8807.10 |
Калибровочный комплект для волновода WR06, 110 ГГц – 170 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR06 1311.8807.11 |
Калибровочный комплект для волновода WR06, 110 ГГц – 170 ГГц (со скользящей нагрузки) |
|
R&S®ZV-WR05 1307.8106.10 |
Калибровочный комплект для волновода WR05, 140 ГГц – 220 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR05 1307.8106.11 |
Калибровочный комплект для волновода WR05, 140 ГГц – 220 ГГц (со скользящей нагрузки) |
|
R&S®ZCWM-1092 3628.5699.02 |
Калибровочный комплект для волновода WM-1092, 170 ГГц – 260 ГГц |
|
R&S®ZV-WR03 1307.7300.30 |
Калибровочный комплект для волновода WR03, 220 ГГц – 325 ГГц (без скользящей нагрузки) |
|
R&S®ZV-WR03 1307.7300.31 |
Калибровочный комплект для волновода WR03, 220 ГГц – 325 ГГц (со скользящей нагрузки) |
|
R&S®ZCWM-710 1339.4070.02 |
Калибровочный комплект для волновода WM-710, 260 ГГц – 400 ГГц |
|
R&S®ZCWM-570 1322.3099.10 |
Калибровочный комплект для волновода WM-570, 330 ГГц – 500 ГГц (для R&S®ZC500) |
|
R&S®ZV-WR02 1314.5550.10 |
Калибровочный комплект для волновода WR02, 325 ГГц – 500 ГГц (для R&S®ZVA-Z500) |
|
R&S®ZCWM-380 1322.3101.02 |
Калибровочный комплект для волновода WM-380, 500 ГГц – 750 ГГц |
|
R&S®ZCWM-250 1322.3118.02 |
Калибровочный комплект для волновода WM-250, 750 ГГц – 1100 ГГц |
|
R&S®ZNA-K8 1332.5388.02 |
Программное обеспечение для управления преобразователем (для R&S®ZNA, R&S®ZVA-Zxxx, R&S®ZCxxx) |
|
R&S®ZVA-K8 1307.7022.02 |
Управление частотным преобразователем (для R&S®ZVA24/40/50/67) |
