Анализатор цепей N5291A - мощный инструмент для измерения и анализа электрических цепей. Он способен обрабатывать широкий диапазон частот от 900 Гц до 120 ГГц, обеспечивая точные результаты измерений. Анализатор цепей N5291A доступен в двух и четырехпортных вариантах, что позволяет выбрать оптимальную конфигурацию для конкретных задач. С помощью N5291A вы сможете выявлять и анализировать неисправности, оптимизировать схемы и повышать общую эффективность системы.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight N5291A: Ультраширокий диапазон, высокая точность.
Когда речь заходит о прецизионных измерениях в высокочастотной электронике, Keysight N5291A устанавливает новые стандарты. Этот векторный анализатор цепей (Vector Network Analyzer - VNA) N5291A, охватывающий беспрецедентный диапазон частот от 900 Гц до 120 ГГц, является незаменимым инструментом для инженеров и исследователей, работающих с компонентами для 5G, автомобильных радаров, спутниковой связи и других передовых СВЧ-систем. Основываясь на многолетнем опыте Keysight Technologies в разработке измерительного оборудования, N5291A обеспечивает выдающуюся точность, стабильность и скорость, необходимые для самых требовательных задач.
Преимущества Keysight N5291A
Keysight N5291A PNA (Performance Network Analyzer) выделяется на фоне аналогов благодаря ряду ключевых особенностей, обеспечивающих непревзойденную производительность и надежность измерений:
- Широчайший частотный диапазон: диапазон от 900 Гц до 120 ГГц позволяет проводить комплексные измерения от низких частот до миллиметрового диапазона в одном приборе, устраняя необходимость в нескольких анализаторах и обеспечивая бесшовный переход между диапазонами. Это особенно критично для проектирования широкополосных систем.
- Высочайшая точность измерений: VNA N5291A обеспечивает исключительную точность измерения S-параметров (параметров рассеяния), включая коэффициент отражения (S11, S22) и коэффициент передачи (S21, S12). Это достигается за счёт низкого уровня шума, высокой стабильности и передовых алгоритмов калибровки. Точные данные жизненно важны для разработки и оптимизации высокочастотных схем.
- Интегрированная архитектура: в отличие от модульных решений, N5291A является полностью интегрированной системой, что упрощает настройку, повышает надёжность и минимизирует потери сигнала, характерные для внешних тестовых установок. Это обеспечивает высокую производительность и воспроизводимость результатов.
- Высокая скорость измерений: благодаря мощному процессору и оптимизированным алгоритмам, анализатор N5291A способен проводить быстрые измерения, что существенно сокращает время тестирования и повышает производительность в производстве и научно-исследовательских лабораториях.
- Поддержка различных типов калибровки: N5291A поддерживает широкий спектр методов калибровки, включая ECal (электронная калибровка), TRL (Through-Reflect-Line) и другие, обеспечивая гибкость и высокую точность для различных измерительных задач и тестовых установок.
- Удобный пользовательский интерфейс: интуитивно понятный графический интерфейс программного обеспечения PNA Series упрощает настройку измерений, анализ данных и создание отчётов, делая работу с Keysight N5291A максимально эффективной даже для сложных задач.
Комплектация Keysight N5291A
Стандартная комплектация Keysight N5291A включает всё необходимое для начала работы и проведения высокоточных измерений:
- Базовый блок N5291A: основной прибор, обеспечивающий генерацию, измерение и обработку ВЧ-сигналов.
- Модули расширения до 120 ГГц: встроенные или внешние модули, обеспечивающие доступ к миллиметровому диапазону частот.
- Программное обеспечение: лицензия на программное обеспечение PNA для управления прибором, проведения измерений, анализа данных и визуализации результатов.
- Комплект кабелей и разъёмов: высококачественные тестовые кабели и переходники, необходимые для подключения измеряемых устройств.
- Документация: руководства пользователя, сервисные инструкции и технические описания.
- Калибровочный комплект (опционально): рекомендуется приобретение соответствующего калибровочного комплекта (например, ECal-модуля) для обеспечения максимальной точности измерений в требуемом частотном диапазоне.
Применение Keysight N5291A
Векторный анализатор цепей Keysight N5291A является незаменимым инструментом в широком спектре высокотехнологичных отраслей:
- Разработка и производство компонентов для 5G и 6G: характеризация усилителей мощности, фильтров, антенн, смесителей и других активных и пассивных элементов, работающих на частотах миллиметрового диапазона.
- Автомобильная промышленность: тестирование радаров ADAS (Advanced Driver-Assistance Systems), сенсоров и коммуникационных систем для беспилотных автомобилей.
- Спутниковая связь и космические исследования: измерения характеристик компонентов для спутниковых транспондеров, антенн и наземного оборудования.
- Исследования и разработка в области миллиметровых волн: академические и промышленные исследования новых материалов, структур и устройств для терагерцового и миллиметрового диапазонов.
- Оборонная промышленность: тестирование РЛС (радиолокационных станций), систем радиоэлектронной борьбы (РЭБ) и других высокочастотных систем специального назначения.
- Производство полупроводниковых приборов: измерение характеристик ВЧ-транзисторов, интегральных схем (ИС) и упаковок.
Технические характеристики Keysight N5291A
| Наименование характеристики | Описание |
|---|---|
| Максимальная частота | 120 ГГц |
| Динамический диапазон | >110 дБ |
| След шума | 0,003 дБ среднеквадратичное значение |
| Количество встроенных портов | 2 или 4 порта |
| Тип | Настольный |
Опции Keysight N5291A
| Наименование опции | Описание |
|---|---|
| Аппаратное обеспечение | |
| N5291A-201 | 26 ГГц 2-портовый N5222B-205 |
| N5291A-202 | 67 ГГц 2-портовый N5227B-205 |
| N5291A-401 | 26 ГГц 4-портовый N5242B-425 |
| N5291A-402 | 26 ГГц 4-портовый N5242B-425 / 029 |
| N5291A-403 | 67 ГГц 4-портовый N5247B-425 / 029 |
| Документация по калибровке | |
| N5222B-A6J | Калибровка ANSI Z540-1-1994 |
| N5222B-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| Документация по калибровке | |
| N5291A-1A7 | Калибровка + Неопределенности + Защитные кольца (не аккредитовано) |
| Программное обеспечение с подпиской | |
| S93007B | Автоматическое снятие приспособления |
| S93010B | Анализ во временной области |
| S93015B | Погрешность измерения S-параметров и мощности в реальном времени |
| S93025B | Базовые измерения импульсных радиочастот |
| S93026B | Расширенные измерения импульсных радиочастот |
| S93029B | Измерения коэффициента шума с векторной коррекцией |
| S93080B | Измерения смещения частоты |
| S93082B | Измерения скалярного смесителя/преобразователя |
| S93084B | Встроенная возможность LO |
| S93086B | Измерения усиления-сжатия |
| S93088B | Управление фазой источника |
| S93089B | Измерения дифференциальных и I/Q-устройств |
| S930909B | Спектральный анализ до 90 ГГц |
| S93093B | Спектральный анализ до 125 ГГц |
| S93094B | Спектральный анализ до 125 ГГц и выше |
| S93118B | Быстрые измерения непрерывного излучения |
| S93460B | Истинно-режимный стимул |
| S930317B | Измерение фазового шума до 70 ГГц |
| S930321B | Измерение фазового шума до 125 ГГц |
| Аксессуары | |
| N1966A | Адаптер Pulse/IO |
| H6171A | Программное обеспечение MATLAB |
| N5290A-1CM | Комплект для монтажа в стойку для установки без ручек |
| N5290A-1CP | Комплект для монтажа в стойку с ручками |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

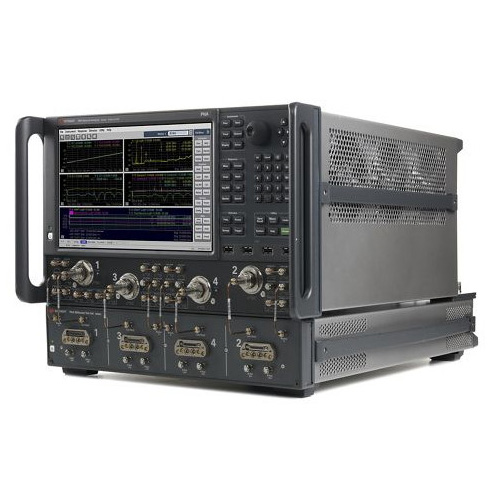

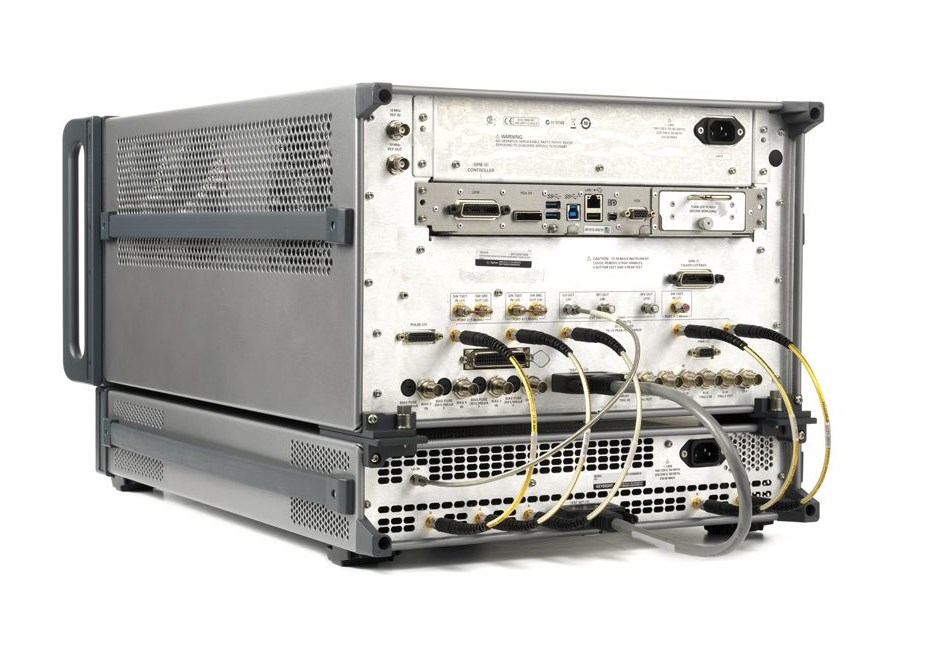

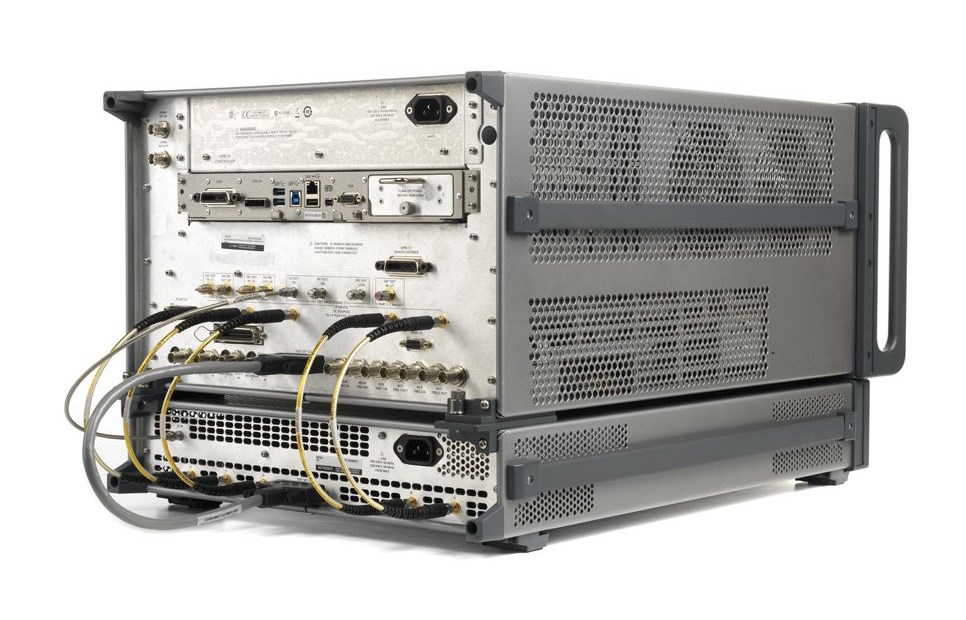

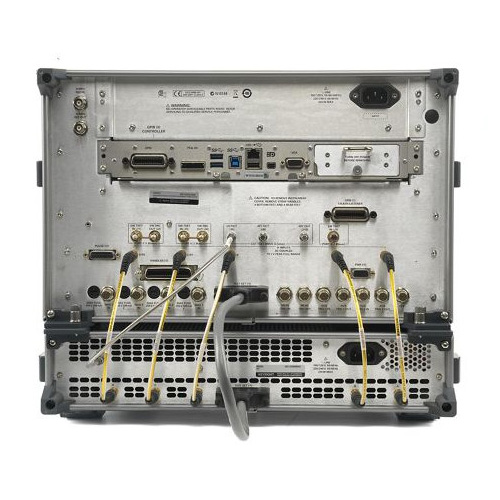

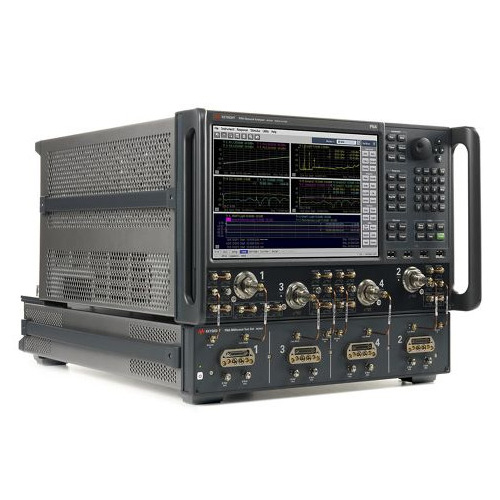

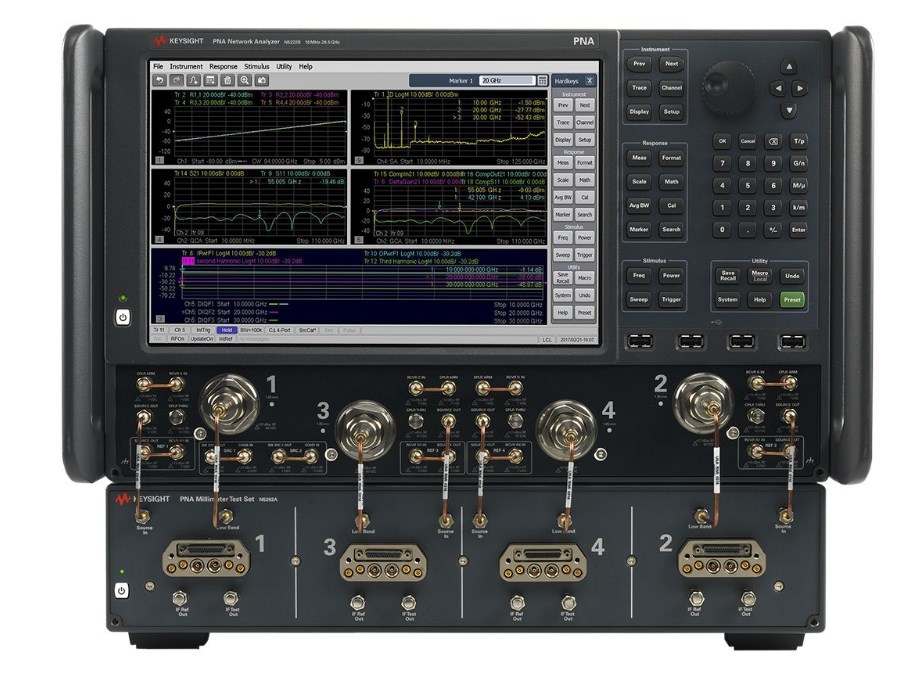

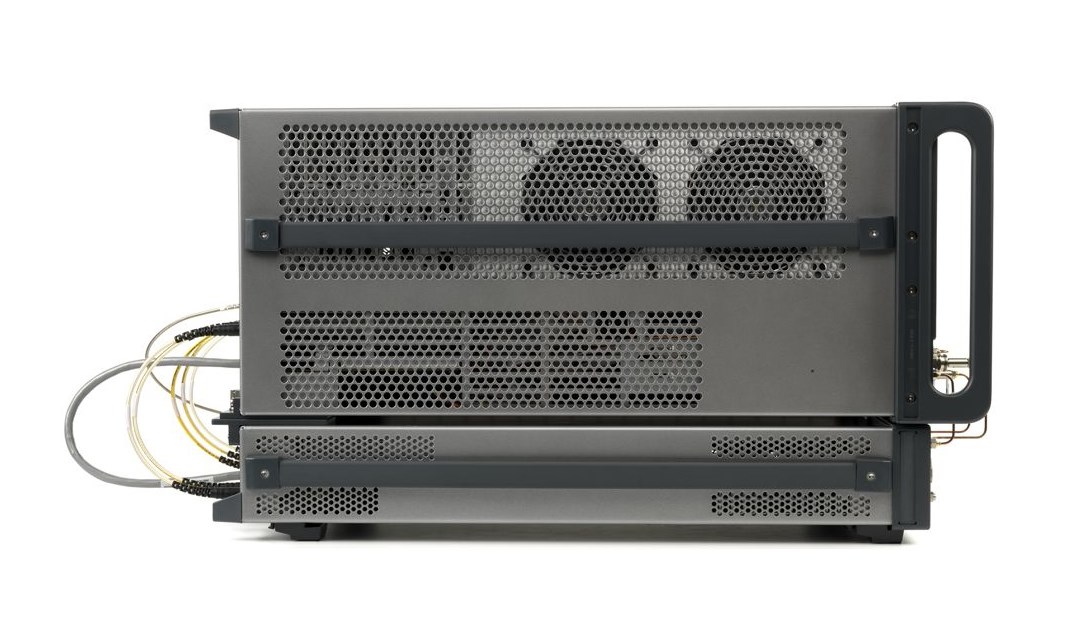

Фотогалерея
