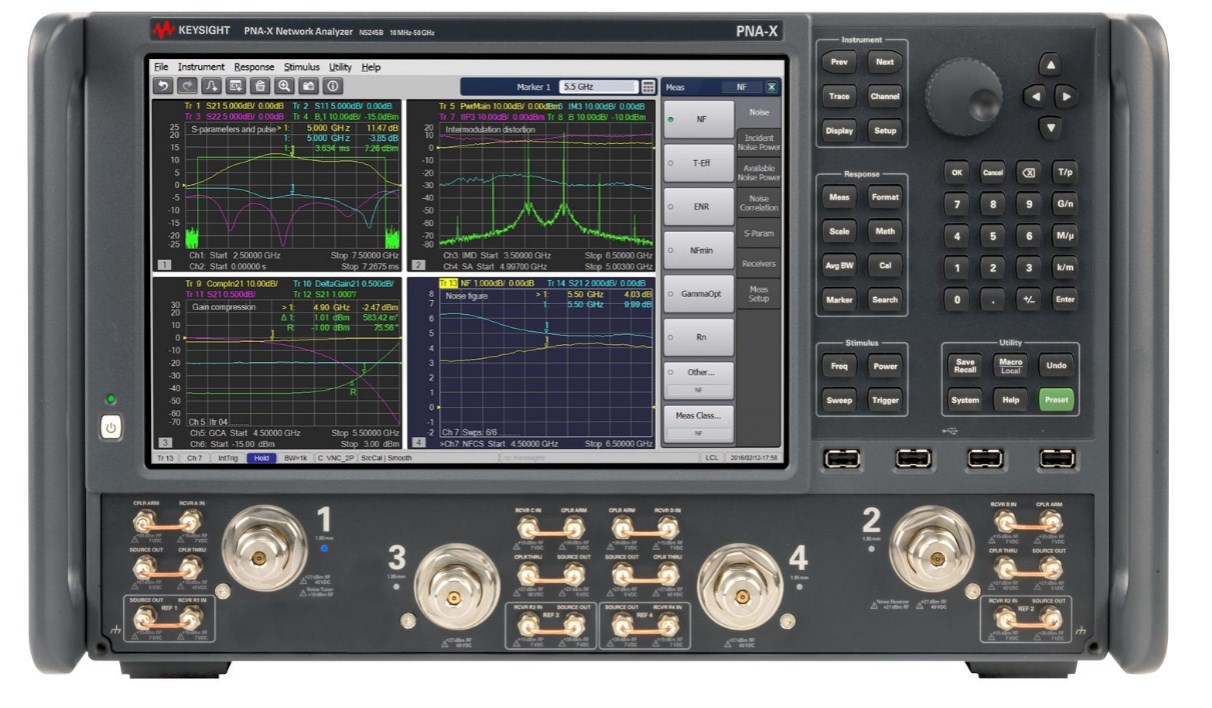

Keysight N5245B Векторный анализатор цепей от 10 МГц до 50 ГГц

Keysight N5245B: Векторный анализатор цепей PNA-X для расширенного диапазона СВЧ

В условиях стремительного развития технологий беспроводной связи, радиолокации и спутниковых систем, требующих точной характеризации высокочастотных компонентов, Keysight N5245B серии PNA-X является передовым решением, способным удовлетворить самые взыскательные требования. Этот векторный анализатор цепей (Vector Network Analyzer - VNA) охватывает широкий и критически важный диапазон частот от 10 МГц до 50 ГГц, предоставляя инженерам и исследователям беспрецедентные возможности для глубокой и всесторонней характеризации как пассивных, так и сложных активных компонентов. Основываясь на десятилетиях инноваций и глубоком экспертном опыте Keysight Technologies, N5245B PNA-X гарантирует высочайшую достоверность и воспроизводимость измерительных данных.

Преимущества Keysight N5245B

Keysight N5245B PNA-X выделяется на рынке благодаря своим интегрированным возможностям и превосходным техническим характеристикам, обеспечивающим комплексный анализ устройств:

• Расширенный частотный диапазон: Диапазон от 10 МГц до 50 ГГц делает анализатор N5245B оптимальным выбором для широкого спектра передовых применений, включая разработку и тестирование устройств для систем 5G (Sub-6 GHz и частично mmWave), Wi-Fi 6/7, мобильной связи, а также различных радиолокационных и спутниковых систем. Он обеспечивает гибкость и покрытие ключевых ВЧ-, СВЧ- и частично миллиметровых диапазонов.
• Исключительная точность и динамический диапазон: N5245B обеспечивает выдающийся системный динамический диапазон (до 130 дБ и более) и низкий уровень шума. Это позволяет проводить чрезвычайно точные измерения S-параметров (параметров рассеяния) высокодобротных фильтров, высоколинейных усилителей и других компонентов с высоким затуханием или широким диапазоном характеристик, гарантируя достоверность данных.
• Интегрированные измерения активных устройств (PNA-X): Ключевое отличие и преимущество N5245B PNA-X заключается в его уникальной архитектуре, позволяющей выполнять широкий спектр нелинейных измерений без необходимости использования дополнительного внешнего оборудования. Сюда входят измерения коэффициента усиления сжатия (Gain Compression), интермодуляционных искажений (Intermodulation Distortion - IMD), а также измерение коэффициента шума (Noise Figure) и импульсные измерения. Эта интеграция значительно упрощает тестовые установки, сокращает время измерения и повышает достоверность результатов.
• Высокая скорость измерений: Благодаря оптимизированным аппаратным компонентам и высокоэффективному программному обеспечению, Keysight N5245B обеспечивает одну из самых высоких скоростей измерения в отрасли. Это критически важно для сокращения времени тестирования в условиях серийного производства и ускорения исследовательских циклов.
• Гибкие возможности калибровки: N5245B поддерживает все стандартные и передовые методы калибровки, включая ECal (электронная калибровка), TRL (Through-Reflect-Line) и множество других. Это обеспечивает максимальную гибкость и точность для различных типов соединителей и сложных тестовых конфигураций.
• Расширенные аналитические функции: Программное обеспечение серии PNA-X предоставляет мощные инструменты для глубокого анализа данных, включая функции де-эмбеддинга (de-embedding), коррекции влияния тестовых приспособлений, а также возможности моделирования на основе измеренных данных. Это позволяет инженерам получать полное представление о характеристиках устройства.

Комплектация Keysight N5245B

Стандартная комплектация Keysight N5245B PNA-X включает все необходимые элементы для оперативного начала работы и проведения комплексных измерений:

• Базовый блок N5245B: Основной измерительный прибор со встроенными генераторами, приёмниками и процессором, обеспечивающими полноценную работу VNA.
• Программное обеспечение PNA-X: Лицензия на программное обеспечение, которое предоставляет мощный и интуитивно понятный интерфейс для управления прибором, конфигурирования измерений, анализа данных и создания отчётов.
• Техническая документация: Подробные руководства пользователя, программирования и обслуживания, обеспечивающие исчерпывающую информацию о возможностях и правилах эксплуатации прибора.
• Набор тестовых кабелей и адаптеров: Высококачественные кабели и прецизионные адаптеры, необходимые для надёжного и точного подключения к измеряемым устройствам и калибровочным комплектам.
• Сетевые кабели и аксессуары: Включает кабель питания, кабель локальной сети (LAN) для удаленного управления и другие вспомогательные принадлежности.
• Калибровочный комплект (опционально): Для достижения максимальной точности измерений в рабочем диапазоне частот настоятельно рекомендуется приобретение соответствующего калибровочного комплекта (например, ECal-модуля или механического набора).

Применение Keysight N5245B

Векторный анализатор цепей Keysight N5245B PNA-X является незаменимым инструментом в широком спектре высокотехнологичных отраслей, где требуется прецизионный и комплексный анализ высокочастотных компонентов:

• Разработка и производство компонентов для беспроводной связи: Тестирование устройств для систем 5G (до 50 ГГц), Wi-Fi, мобильной связи, антенн, усилителей мощности, фильтров, дуплексеров и других радиочастотных модулей.
• Аэрокосмическая и оборонная промышленность: Анализ радаров, систем радиоэлектронной борьбы (РЭБ), спутниковых систем связи и других критически важных ВЧ/СВЧ-устройств, где требуются измерения линейных и нелинейных характеристик.
• Производство полупроводниковых устройств: Измерение характеристик СВЧ-транзисторов, интегральных схем (ИС) и упаковок, включая нелинейные параметры и измерения шума.
• Исследования и разработка новых технологий: Применение в университетских и промышленных лабораториях для изучения новых материалов, топологий цепей и устройств, работающих в высокочастотных диапазонах.
• Автомобильная электроника: Тестирование компонентов для автомобильных радаров и коммуникационных систем.

Опции Keysight N5245B
