RSHTech PSA – передовой анализатор спектра и фазовых шумов для точных РЧ/СВЧ измерений. Объединяет две функции в одном приборе, обеспечивая высокую точность и широкий диапазон. Незаменим для тестирования беспроводных систем и осцилляторов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

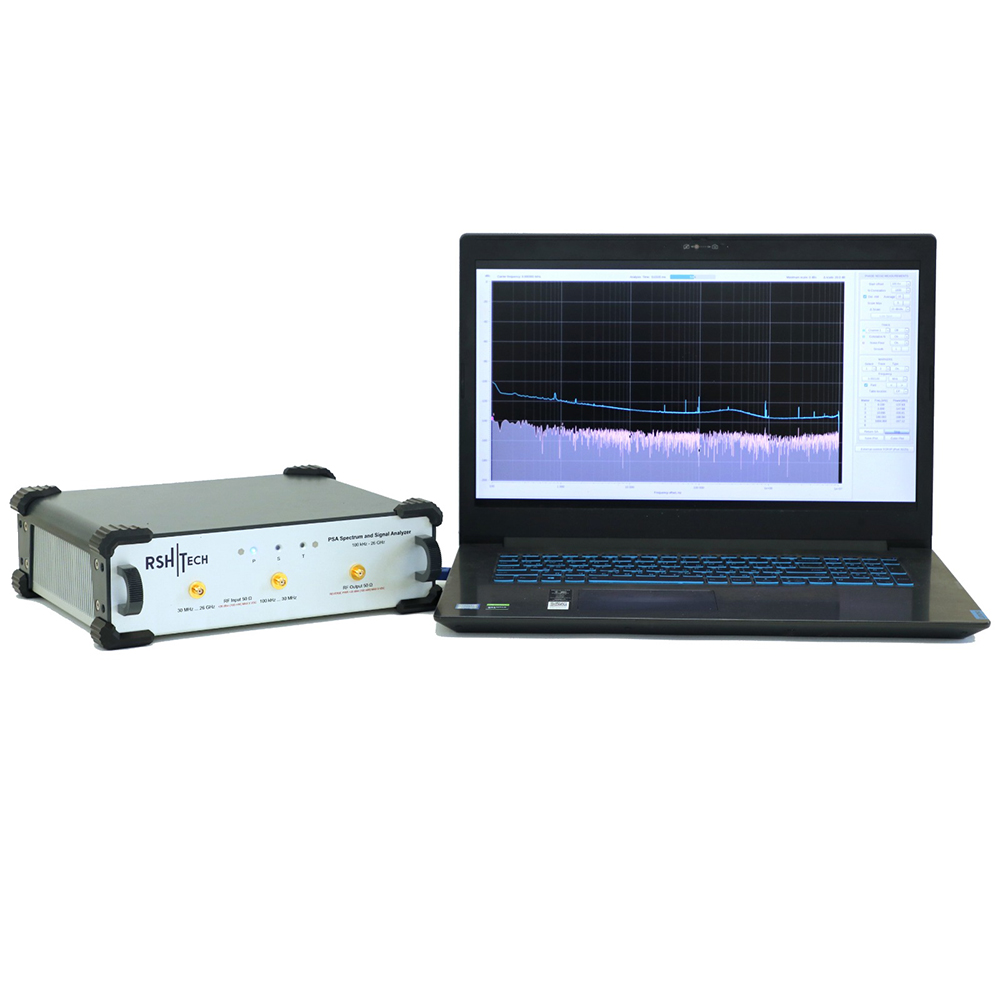

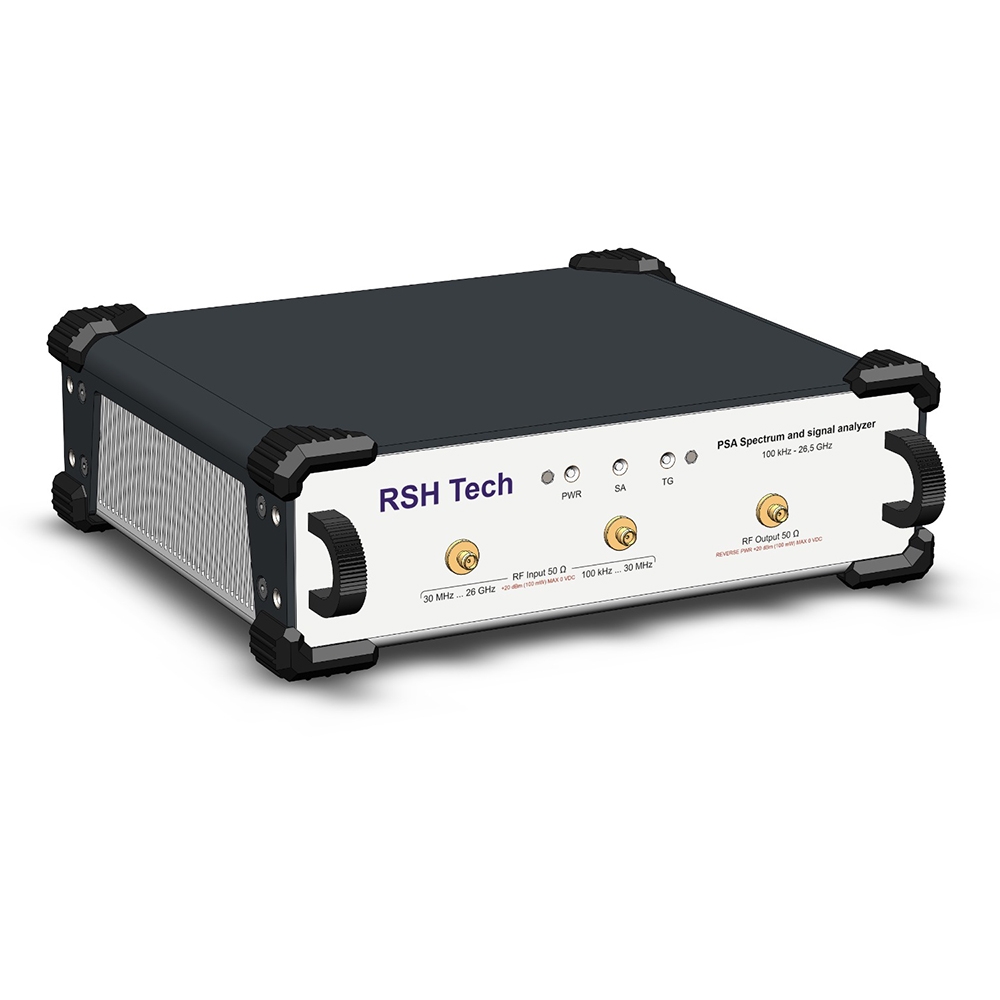

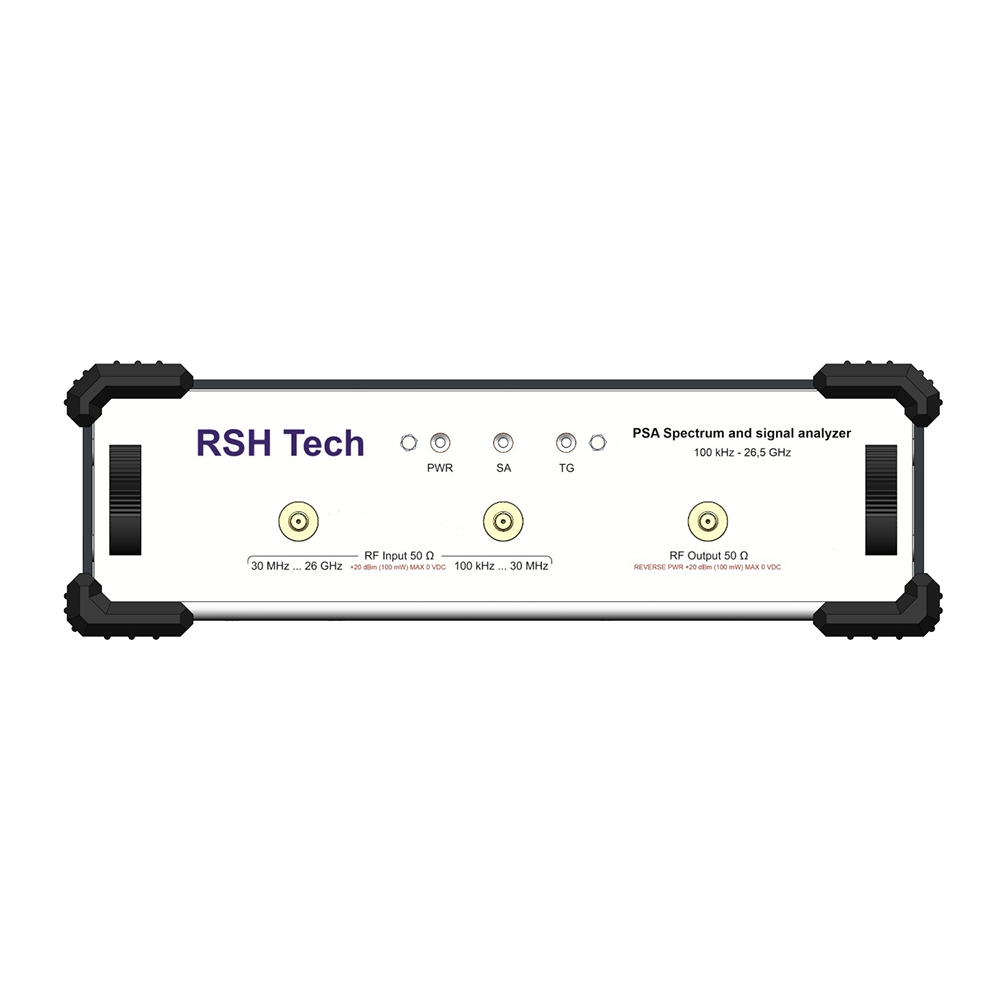

RSHTech PSA: Высокоточный анализатор спектра и фазовых шумов
Анализатор спектра и фазовых шумов RSHTech PSA представляет собой передовой измерительный прибор, разработанный для высокоточного анализа радиочастотных (РЧ) и микроволновых сигналов. В условиях постоянно растущих требований к производительности беспроводных систем, радиолокации, связи и высокоскоростных цифровых устройств, точное измерение спектральных характеристик и фазовых шумов становится критически важным. RSHTech PSA предлагает исключительную точность, широкий динамический диапазон и простоту использования, делая его незаменимым инструментом для инженеров, исследователей и разработчиков.
Преимущества анализатора RSHTech PSA
Анализатор RSHTech PSA обладает рядом ключевых преимуществ, которые выделяют его среди аналогичных устройств:
- Комбинированная функциональность: Одним из главных достоинств RSHTech PSA является его способность выполнять функции как анализатора спектра, так и анализатора фазовых шумов. Это позволяет инженерам проводить комплексную оценку качества сигналов с помощью одного прибора, что значительно экономит время, пространство и бюджет.
- Высокая точность и низкий уровень шума: RSHTech PSA разработан с акцентом на минимизацию собственного шума и обеспечение высокой точности измерений. Низкий уровень фазовых шумов самого прибора позволяет достоверно измерять даже очень чистые сигналы, что критически важно для разработки и тестирования высококачественных осцилляторов, синтезаторов частоты и систем связи.
- Широкий частотный диапазон: Анализатор спектра и фазовых шумов RSHTech PSA охватывает широкий частотный диапазон, позволяя работать с сигналами от низких частот до микроволнового диапазона. Это делает его универсальным инструментом для различных приложений, от тестирования базовых станций до разработки спутниковых систем.
- Высокая скорость измерений: Оптимизированные алгоритмы и аппаратное обеспечение обеспечивают высокую скорость выполнения измерений. Это особенно важно при производстве, когда требуется быстро проводить тесты большого количества устройств.
- Удобный пользовательский интерфейс: RSHTech PSA оснащен интуитивно понятным пользовательским интерфейсом, который упрощает настройку параметров, отображение результатов и анализ данных. Большой дисплей, логичное расположение органов управления и возможность сохранения пользовательских настроек значительно повышают эффективность работы.
- Расширенные функции анализа: Помимо базовых измерений спектра и фазовых шумов, RSHTech PSA предлагает ряд расширенных аналитических функций. Это может включать автоматическое измерение мощности, ширины полосы, коэффициента шума, гармонических искажений, а также построение графиков фазовых шумов с возможностью интегрирования и вычисления джиттера (Jitter).
- Возможность удаленного управления: Поддержка стандартных интерфейсов, таких как USB, Ethernet (GPIB опционально), позволяет интегрировать RSHTech PSA в автоматизированные тестовые системы и осуществлять удаленное управление прибором, что удобно для производственных линий и специализированных лабораторий.
Комплектация RSHTech PSA
Стандартная комплектация анализатора спектра и фазовых шумов RSHTech PSA обычно включает:
- Основное устройство RSHTech PSA;
- Кабель питания;
- USB-кабель для подключения к ПК;
- Краткое руководство пользователя (Quick Start Guide) и полная техническая документация на электронном носителе;
- Калибровочный сертификат.
Дополнительные принадлежности, такие как измерительные кабели, аттенюаторы, адаптеры, внешние усилители или программное обеспечение для специализированного анализа, могут быть приобретены отдельно в зависимости от конкретных требований пользователя.
Области применения RSHTech PSA
Благодаря своим выдающимся характеристикам, анализатор RSHTech PSA находит широкое применение в различных отраслях:
- Телекоммуникации: Разработка, тестирование и производство оборудования для беспроводной связи (5G, LTE, Wi-Fi), спутниковых систем, радиотехнических устройств и базовых станций. Анализ спектра и фазовых шумов критически важен для обеспечения качества передачи данных и снижения ошибок.
- Радиолокация и навигация: Оценка характеристик радиолокационных систем, генераторов сигналов и приёмников для обеспечения точности определения дальности и положения.
- Военно-промышленный комплекс: Разработка и тестирование высокочастотных систем для оборонных нужд, включая радиоэлектронную борьбу, связь и радиолокацию.
- Метрология и стандартизация: Использование в качестве эталонного прибора для калибровки и поверки другого измерительного оборудования, а также для создания высокоточных частотных стандартов.
- Научные исследования и разработки: Применение в университетах и научно-исследовательских центрах для изучения новых материалов, компонентов и технологий в области радиоэлектроники и физики СВЧ.
- Производство электроники: Контроль качества производимых компонентов и устройств, таких как осцилляторы, фильтры, усилители и синтезаторы частоты, на различных этапах производства.
- Аэрокосмическая промышленность: Тестирование бортового оборудования, систем связи и навигации для космических аппаратов и летательных аппаратов.
Технические характеристики RSHTech PSA
| Наименование характеристики | Описание |
|---|---|
| Частотный диапазон |
Вход 1: от 100 кГц до 30 МГц Вход 2: от 30 МГц до 26 ГГц |
| Полоса обзора | Настраиваемая от 1 кГц до 26 ГГц |
| Минимальная полоса разрешения (RBW) | 1 Гц |
| Точность опорного генератора | ±0,1 ppm (25°C ± 25°C), ±1 ppm / старение в год |
| Полосы пропускания фильтров ПЧ (RBW) | от 1 Гц до 10 МГц, 20 МГц в режиме "0 span" |
| Тип фильтра | БПФ |
| Оконная функция | Кайзер |
| Точность определения амплитуды |
±1,0 дБ (от 100 кГц до 30 МГц) ±1,5 дБ (от 30 МГц до 5,8 ГГц) ±2,0 дБ (от 5,8 ГГц до 26 ГГц) |
| Перекрытие RBW фильтров | ≤ 1,0 дБ |
| Входной диапазон ослабления аттенюатора | от 0 дБ до 30 дБ с шагом 2 дБ |
| Средний отображаемый уровень шума DANL (типовые значения) |
12 дБ / –162 дБм (100 кГц до 30 МГц) 16 дБ / –158 дБм (30 МГц до 3 ГГц) 18 дБ / –156 дБм (3 ГГц до 5,8 ГГц) 19 дБ / –155 дБм (5,8 ГГц до 14,5 ГГц) 24 дБ / –150 дБм (14,5 ГГц до 18 ГГц) 27 дБ / –147 дБм (18 ГГц до 24 ГГц) 30 дБ / –144 дБм (24 ГГц до 26 ГГц) |
| Измерение фазового шума | |
| Диапазон настройки | от 10 Гц до 10 МГц |
| Точность определения ФШ |
±3 дБ (от 10 Гц до 1 кГц отстройки) ±2 дБ (от 1 кГц до 10 МГц отстройки) |
| Количество кросс-корреляций | от 1 до 100 000 в зависимости от отстройки |
Доступные модели RSHTech PSA
| Наименование Модели | Описание |
|---|---|
| PSA08 | 100кГц – 8ГГц, адаптер питания 220В AC – 9-20В DC, интерфейсный кабель USB 3.0 |
| PSA13 | 100кГц – 13ГГц, адаптер питания 220В AC – 9-20В DC, интерфейсный кабель USB 3.0 |
| PSA26 | 100кГц – 26ГГц, адаптер питания 220В AC – 9-20В DC, интерфейсный кабель USB 3.0 |
Опции RSHTech PSA
| Наименование опции | Описание |
|---|---|
| PSA-HTG26 | Источник сигнала/Следящий генератор, 0.1 МГц – 26 ГГц |
| PSA-SPPN | Опция измерения фазового шума в импульсе |
| PSA-SRT | Опция анализа спектра в реальном масштабе времени, 20МГц, ПОИ-3мкс |
| PSA-SFR | Опция измерения АЧХ, 30 МГц – 26 ГГц (требуется опция PSA-HTG26) |
| PSA-STA | Опция анализа переходных процессов |
| PSA-RMU19 | Набор для монтажа PSA26 в стойку 19", размер 2HU |
| PSA-ОНС | Ударопрочный пластиковый кейс для транспортировки с внутренним ложементом для PSA26, ПК 19" и принадлежностей |
