Анализатор мощности PA2201A Keysight IntegraVision — это идеальное сочетание точности измерений и визуализации осциллографа. Прибор с 2 каналами для 1-фазных систем имеет базовую точность 0,05% и скорость дискретизации 5 MS/s.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight IntegraVision PA2201A: Точность и визуализация.
Keysight PA2201A — это двухканальный анализатор мощности, разработанный для специалистов, работающих с однофазными системами переменного тока. Этот прибор представляет собой уникальное сочетание точности анализатора мощности и визуализационных возможностей осциллографа, что позволяет инженерам проводить критически важные измерения и получать глубокие экспертные данные в одном устройстве. PA2201A обеспечивает высокую базовую точность на уровне 0,05% при частоте 50/60 Гц, что делает Keysight PA2201A незаменимым инструментом для подтверждения и улучшения характеристик разрабатываемых продуктов.
Преимущества анализатора мощности Keysight PA2201A:

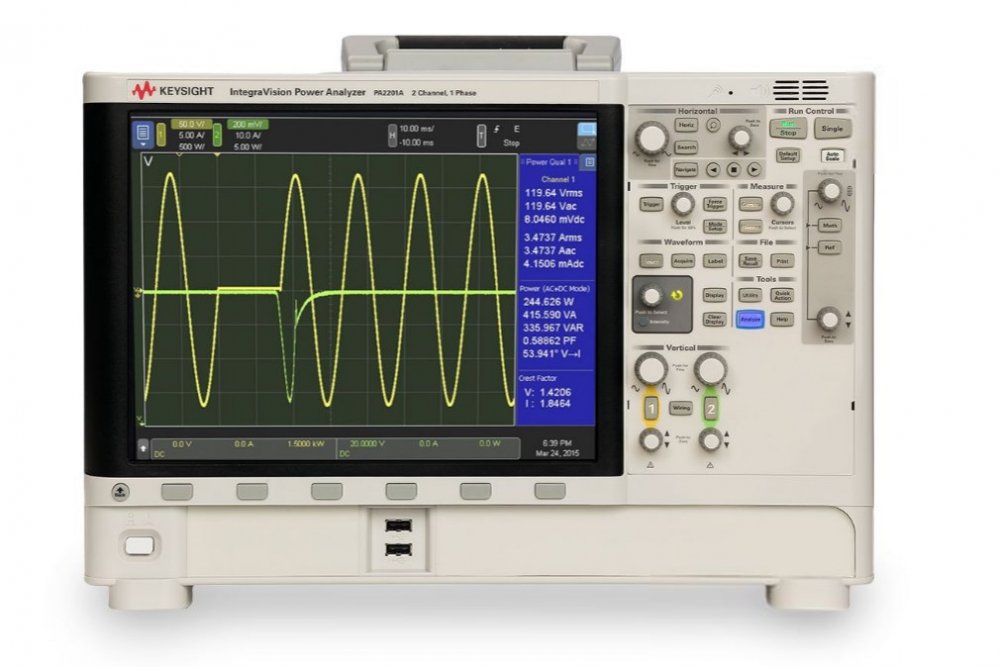

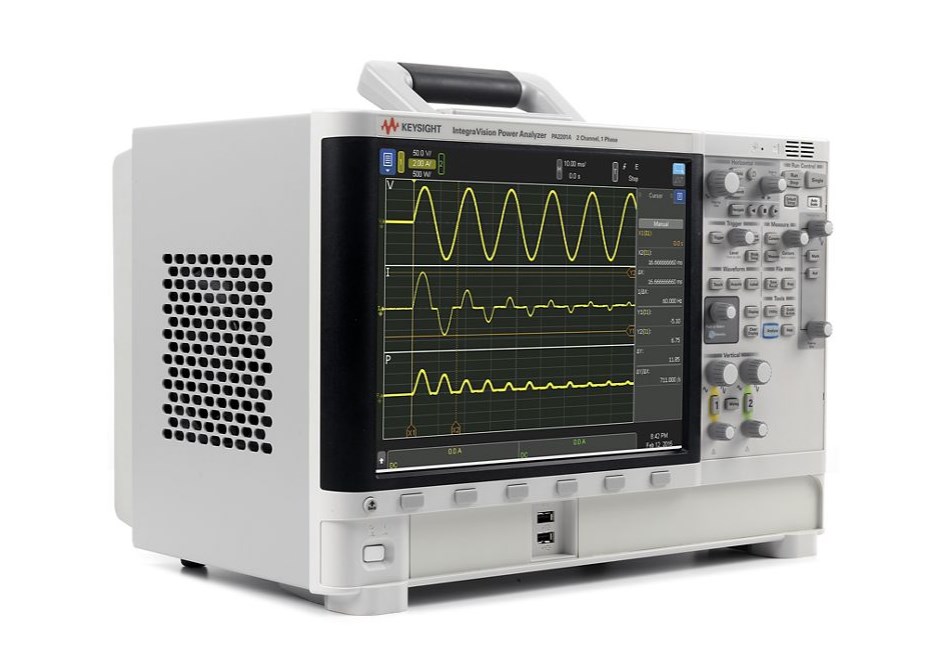

- Интегрированный подход: PA2201A объединяет функции точного анализатора мощности и осциллографа, что сокращает время на настройку и упрощает рабочий процесс. Устройство позволяет визуализировать осциллограммы напряжения, тока и мощности в режиме реального времени на большом сенсорном дисплее с диагональю 12,1 дюйма.

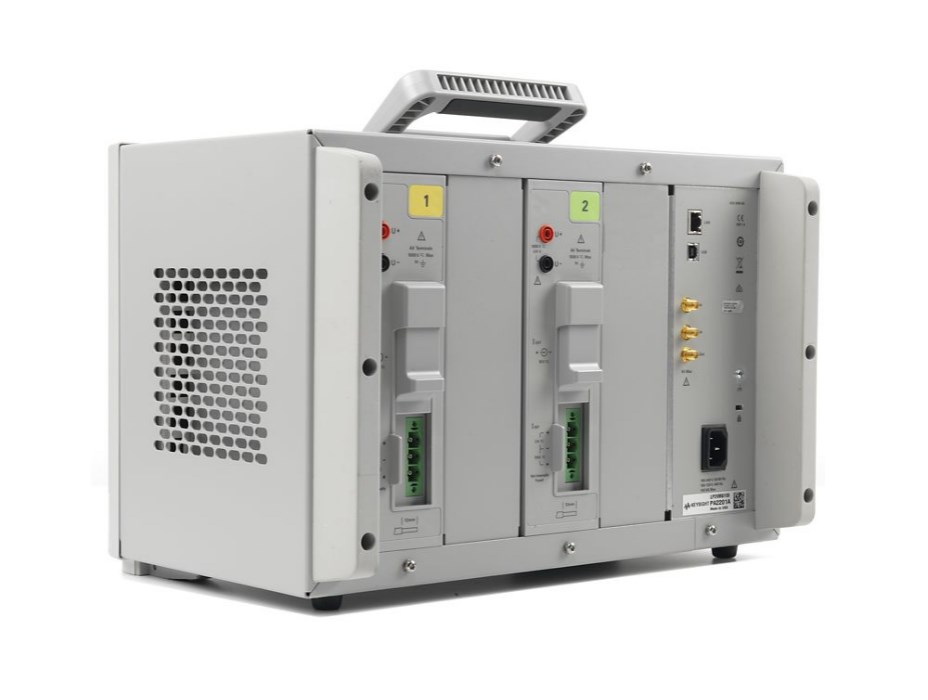

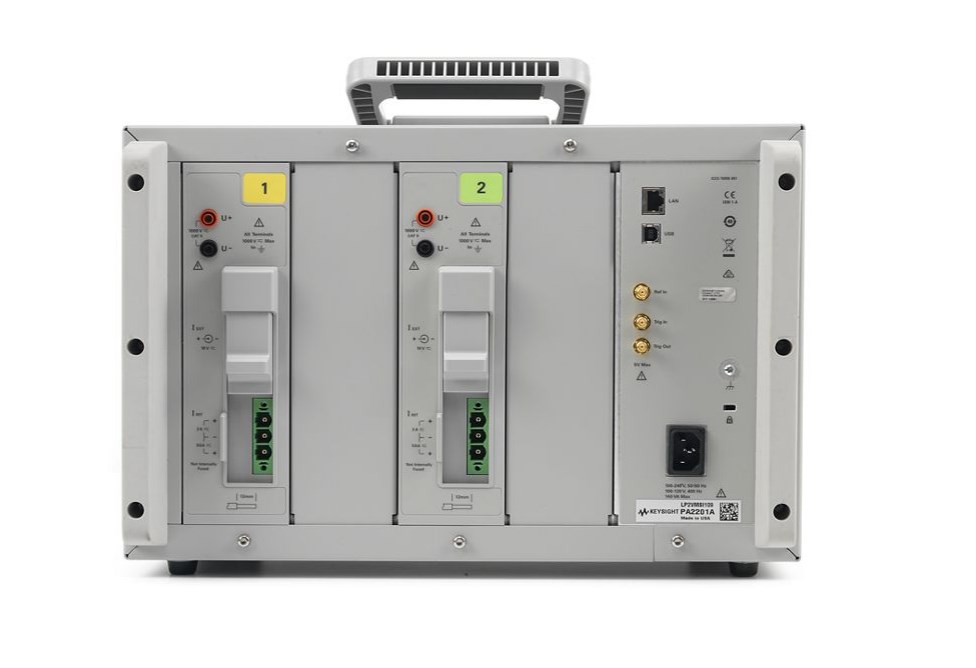

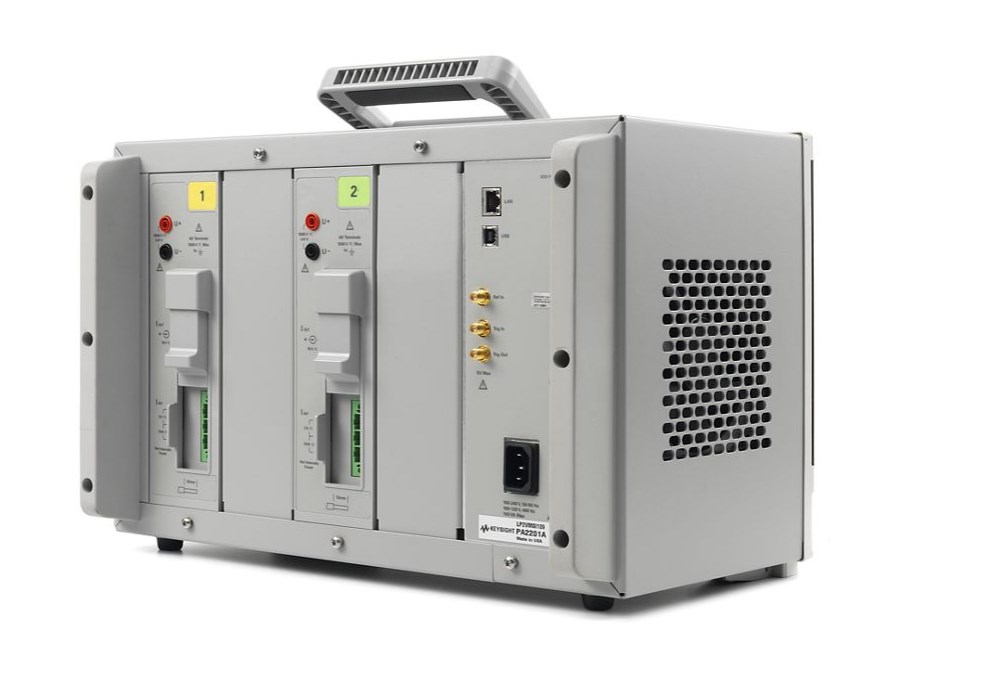

- Изолированные входы: Каждый вход PA2201A изолирован друг от друга и от заземления шасси до 1000 В (Категория измерения II — CAT II). Это гарантирует простоту и безопасность подключения, устраняя необходимость в использовании дифференциальных пробников или рискованного «плавающего» заземления.
- Высокоскоростное оцифровывание: Прибор оснащен 16-битным дигитайзером со скоростью дискретизации 5 миллионов отсчетов в секунду (MSamples/second). Эта особенность позволяет PA2201A точно захватывать переходные процессы, броски тока и другие быстро меняющиеся состояния сигнала.

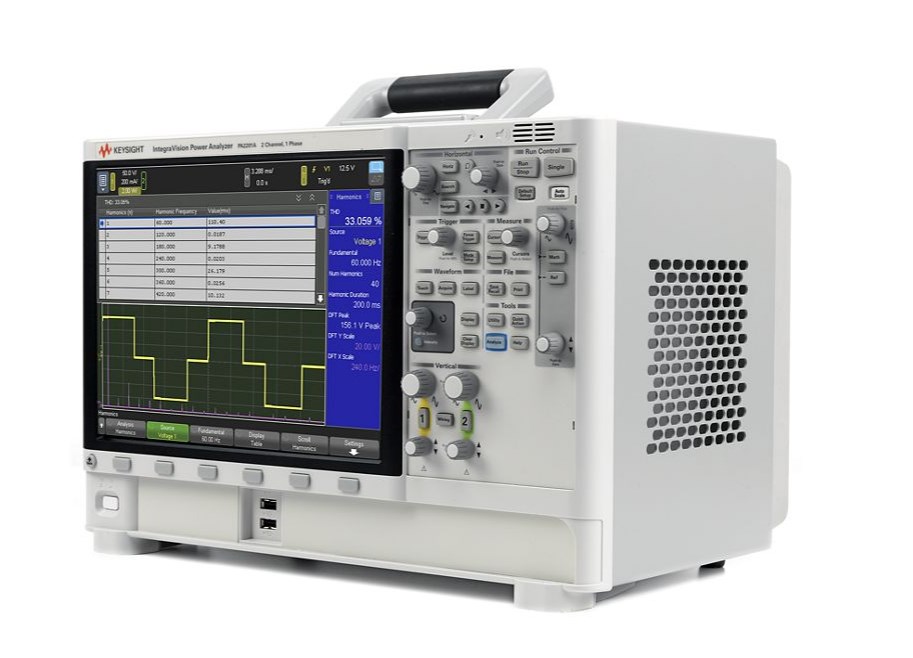

- Гибкие измерения: Анализатор мощности PA2201A измеряет параметры переменного тока (AC), постоянного тока (DC) или их комбинации (AC+DC). Он выполняет анализ в частотной и временной областях, включая измерение гармоник напряжения, тока и мощности до 250-го порядка. Также PA2201A способен измерять общее гармоническое искажение (Total Harmonic Distortion - THD) в соответствии со стандартами IEC.
- Прямые измерения тока: PA2201A позволяет измерять ток напрямую, используя встроенный шунт на 2 А среднеквадратичного значения (Arms). Это избавляет от необходимости выбирать между входами для низкого или высокого тока, что упрощает и ускоряет процесс измерения.
- Работа с данными: PA2201A оснащен функциями сбора данных для последующего анализа и архивирования. Данные могут записываться с интервалом от 50 миллисекунд до одного дня. Удаленный доступ к прибору осуществляется через стандартные интерфейсы USB и LAN (Local Area Network).
Применение Keysight PA2201A
Анализатор мощности PA2201A идеален для исследовательских и опытно-конструкторских работ, где требуется точная оценка энергопотребления, эффективности преобразования энергии, а также анализ отклика на воздействия.
- Системы преобразования энергии: Тестирование преобразователей AC/DC, DC/AC, DC/DC, а также солнечных инверторов.
- Энергосберегающие системы: Анализ систем бесперебойного питания (Uninterruptible Power Supply - UPS), зарядных станций и аккумуляторов.
- Электромобили: Исследование инверторов в гибридных и электрических транспортных средствах (Hybrid Electric Vehicles - HEV, Electric Vehicles - EV).
- Электромеханические системы: Оценка энергопотребления бытовой техники, промышленного оборудования и робототехники.
Технические характеристики Keysight PA2201A
| Наименование характеристики | Описание |
|---|---|
| 3-фазный анализ: | Нет |
| Базовая точность (50/60 Гц): | 0,05% |
| Максимальный ток прямого входа: | 2 А / 6 А пик |
| Количество каналов: | 2 |
| Частота дискретизации: | 5 MS/s |
| Пропускная способность: | 2,5 МГц |
| Лучшая точность мощности: | 0,1% |
| Максимальное среднеквадратичное напряжение: | 1000 В / 2000 В пик |
| Фаза переменного тока: | 1 |
| Тип: | Анализатор мощности |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

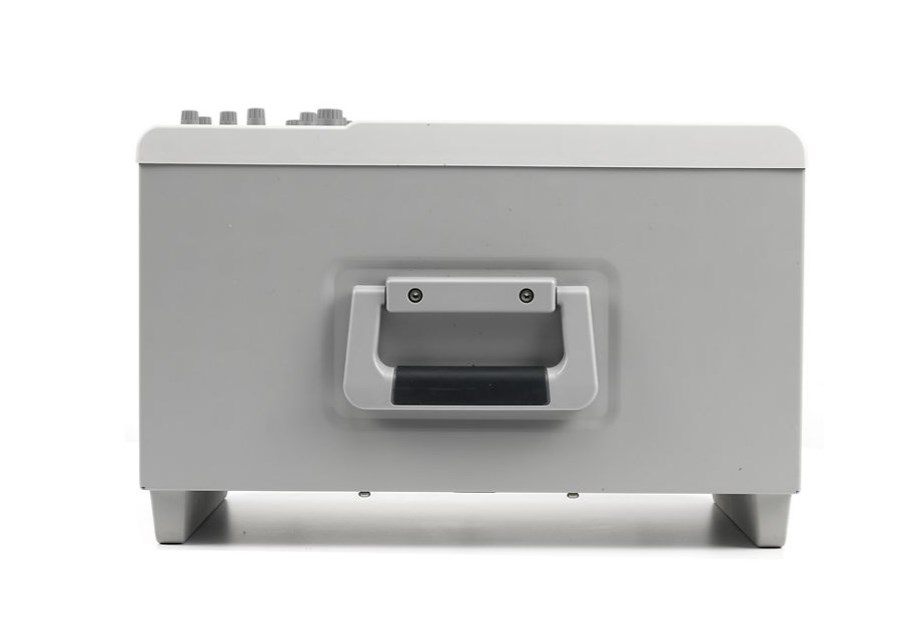

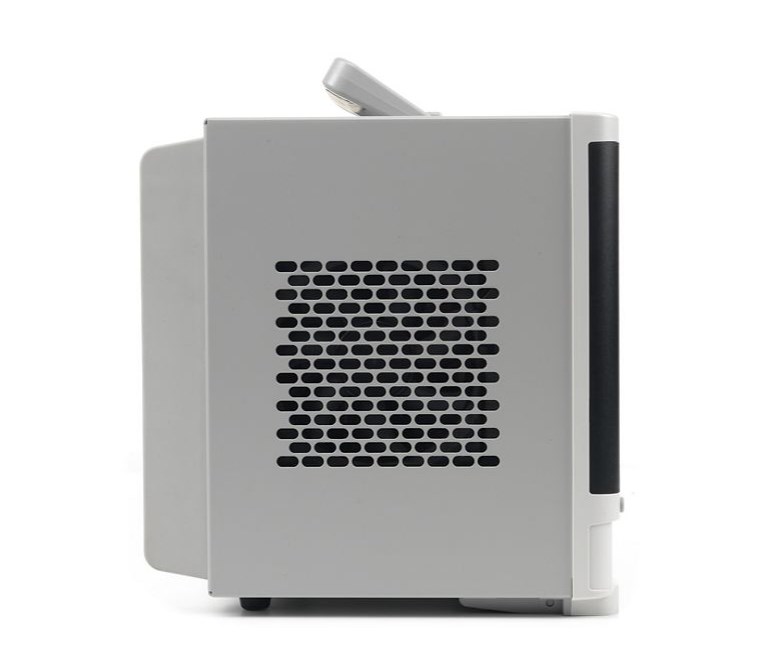

Фотогалерея
