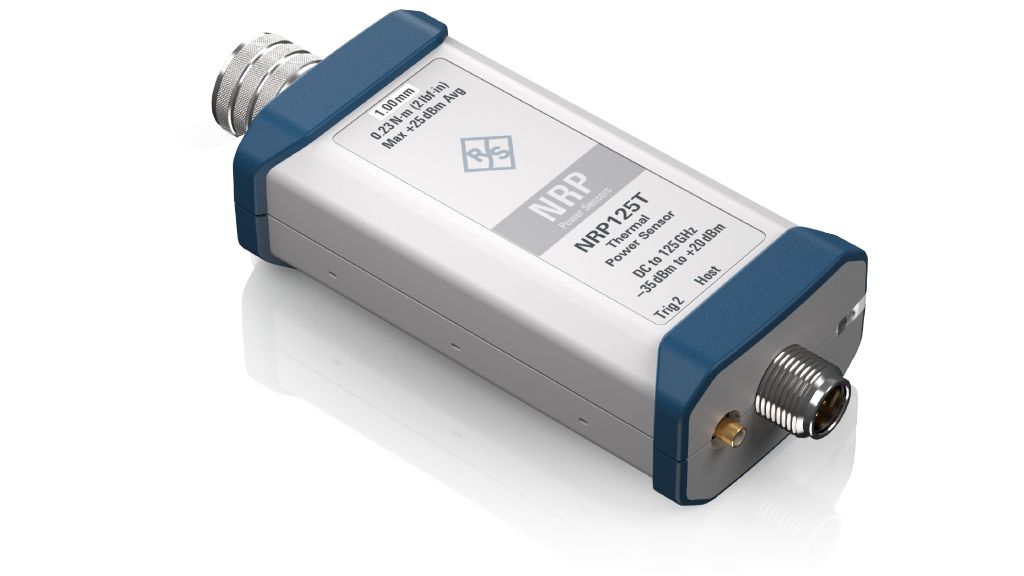

Датчик R&S NRP125T для прецизионных измерений тепловой мощности до 125 ГГц. Разъем 1,00 мм (вилка). Диапазон измерения мощности: -35 дБм - +20 дБм. Интерфейсы USB. Предназначен для 5G, спутниковой связи и RADAR.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Датчик тепловой мощности R&S NRP90TN с LAN-подключением
Модель R&S NRP90TN представляет собой тепловой датчик мощности с встроенным интерфейсом локальной сети, обеспечивающий эталонную точность измерений в радиочастотном и микроволновом диапазонах. Его работа базируется на термоэлектрическом преобразовании, что гарантирует корректное определение средней мощности сигналов со сложными видами модуляции, включая многоуровневые и широкополосные форматы.
Этот датчик незаменим в задачах, где требуется максимальная достоверность данных: при поверке и калибровке измерительных систем, в контроле выходной мощности радиопередающих устройств, а также в научных экспериментах. Благодаря LAN-подключению легко осуществляется дистанционное управление датчиком через сеть.
Технические характеристики R&S NRP90TN
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | DC - 90 ГГц |
| Диапазон измерения мощности | от -35 дБм до +20 дБм |
| Тип раъема | 1,35 мм (вилка) |
| Интерфейс | USB, LAN |
| Макс. мощность (постоянная) | +23 дБм (200 мВт) |
| Скорость измерений | до 500 измерений в секунду |
| Температурный диапазон | от 0°C до +55°C |
Области применения R&S NRP90TN
- Поверка и калибровка измерителей мощности и генераторов.
- Точные измерения в телекоммуникационных системах (5G, LTE).
- Исследования и разработка новых РЧ-устройств.
- Мониторинг и контроль мощности в радиоканалах.
Этот датчик особенно полезен для инженеров, разработчиков и исследователей, которые работают с радиоэлектронными устройствами и системами. Они могут использовать прибор для измерения мощности в различных режимах работы, включая среднюю и пиковую мощность огибающей.
Ключевые особенности R&S NRP90TN
Основными особенностями датчика являются его высокая точность, надежность и стабильность измерений. Он обеспечивает превосходное согласование импедансов и продуманную концепцию разъемов, что позволяет получить точные результаты измерений. Внутренняя калибровка гарантирует, что датчик будет работать точно и надежно в течение долгого времени.
Преимущества и функции модели R&S NRP90TN
- Диапазон мощности от 300 нВт до 100 мВт (от –35 дБм до +20 дБм)
- Максимальная средняя мощность/пиковая мощность огибающей: 300 мВт (AVG) / 10 Вт (ПК, 1 мкс)
- Согласование импедансов для точных результатов измерений
- Прочный конструктив, рассчитанный на интенсивную эксплуатацию
- Истинное измерение средней мощности (True RMS) для любых сигналов
- Высокая точность и минимальная погрешность
Дополнительные опции R&S NRP90TN
| Наименование и номера заказа | Описание |
|---|---|
| Интерфейсные кабели | |
|
R&S®NRP-ZKU 1419.0658.02 |
Интерфейсный кабель USB-A, длина: 0,75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Интерфейсный кабель USB-A, длина: 1,5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Интерфейсный кабель USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Интерфейсный кабель USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Интерфейсный кабель USB-C, длина: 0,75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Интерфейсный кабель USB-C, длина: 1,5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Интерфейсный кабель USB-C, длина: 3,0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1,5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1,50 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3,00 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5,00 м Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор датчиков R&S®NRP-Z5 может работать с до 4 датчиками R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними триггерами. |
| Аксессуары волноводов | |
|
R&S®ZCTW 1175.2014.02 |
Динамический ключ для винтов фланцев волновода |
|
R&S®NRP-ZBW 1700.2141.02 |
Кронштейн волновода для R&S®NRP110T |
|
R&S®WCA75 3626.1044.02 |
Адаптер волновод-коаксиал, WR15 на 1 мм (f) 50 ГГц до 75 ГГц |
|
R&S®WCA90 3626.1050.02 |
Адаптер волновод-коаксиал, WR12 на 1 мм (f) 60 ГГц до 90 ГГц |
|
R&S®WCA110 3626.1067.02 |
Адаптер волновод-коаксиал, WR10 на 1 мм (f) 75 ГГц до 110 ГГц |
|
R&S®WCA12-135 1700.3977.02 |
Адаптер волновод-коаксиал WR12 на 1,35 мм (f) Адаптер волновод-коаксиал WR12 на 1,35 мм female с характеристикой S-параметров, стабилизационный кронштейн WG для USB и LAN NRP датчиков мощности 60 - 90 ГГц |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка DCV |
