Широкополосный осциллограф Keysight N1000A DCA-X обеспечивает точные и точные измерения на высокоскоростных цифровых конструкциях от 50 Мбит/с до 224 Гбит/с. Настройте базовый блок N1000A DCA-X, выбрав подключаемые модули в соответствии с желаемой полосой пропускания, фильтрацией и чувствительностью.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Осциллограф широкополосный Keysight N1000A DCA-X: Модульность, высокая производительность.

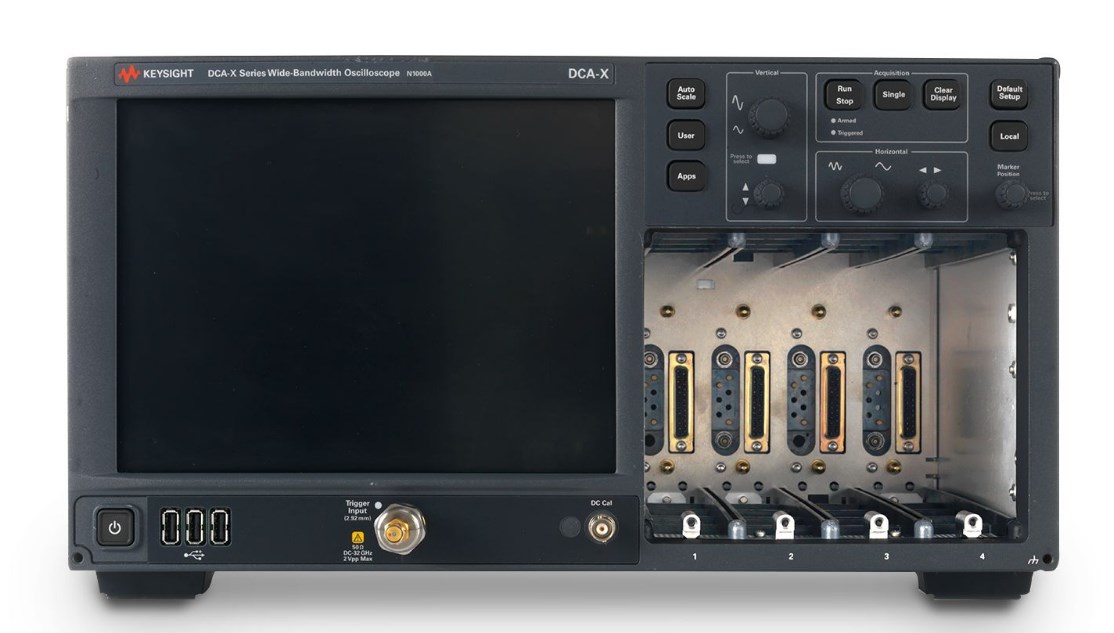

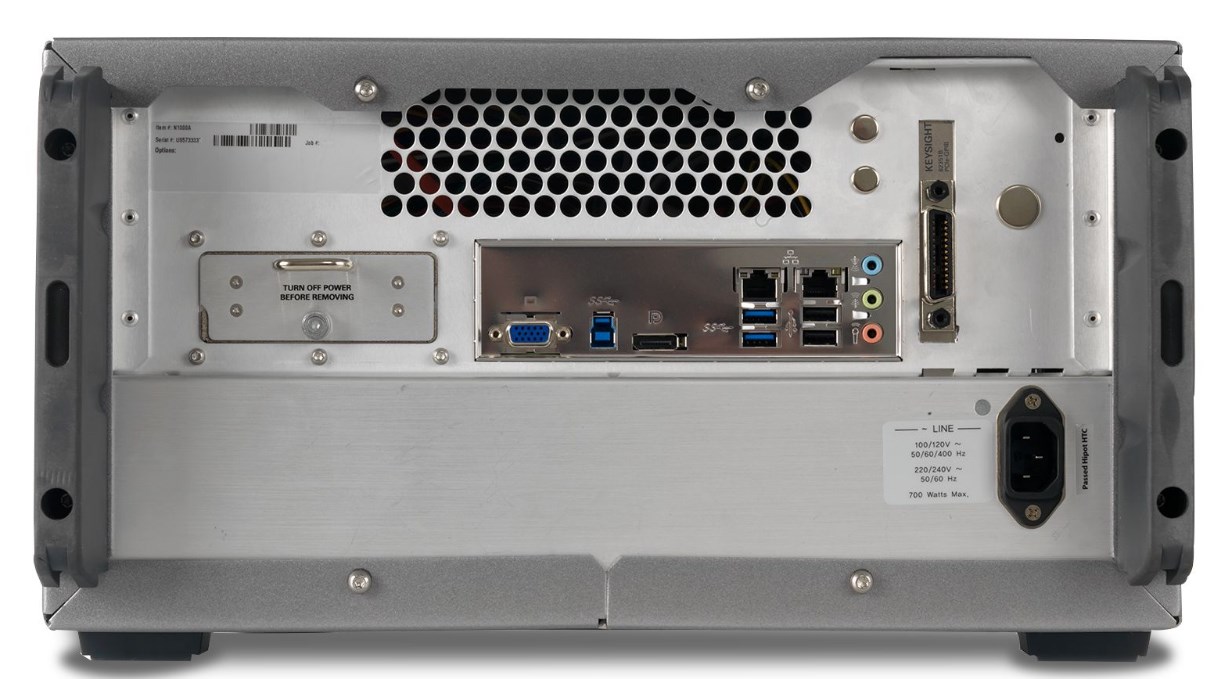

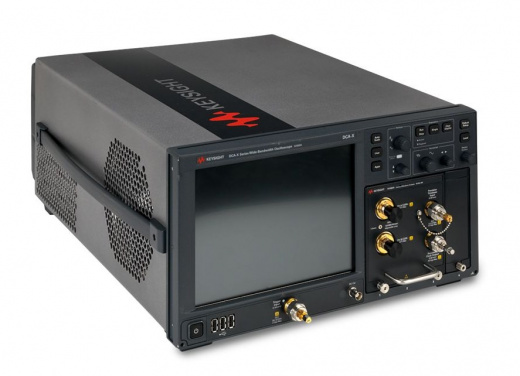

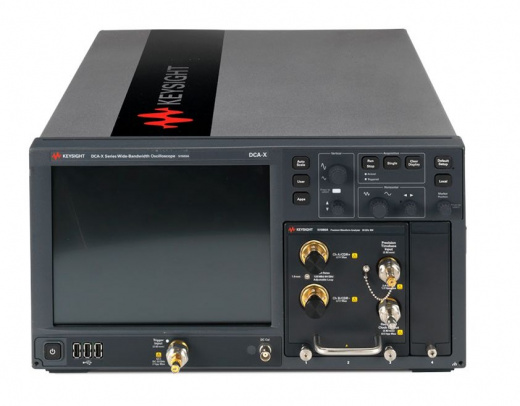

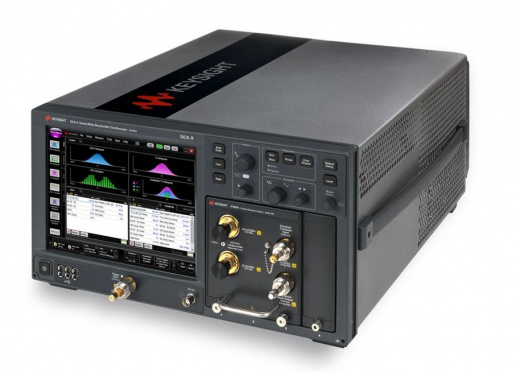

Осциллограф широкополосный Keysight N1000A DCA-X представляет собой базовый блок, разработанный для обеспечения высокоточных измерений в широком диапазоне частот. Этот прибор является идеальным решением для профессионалов, работающих в области телекоммуникаций, научных исследований и разработки электронных устройств. Осциллограф Keysight N1000A DCA-X сочетает в себе передовые технологии и надежность, обеспечивая высокую производительность и точность измерений.
Преимущества N1000A
- Широкий частотный диапазон: Осциллограф Keysight N1000A DCA-X обеспечивает широкий частотный диапазон, что позволяет проводить измерения с высокой точностью и детализацией. Это делает его идеальным выбором для работы с высокоскоростными сигналами.
- Высокая точность и надежность: Прибор обладает высокой точностью измерений и надежностью, что обеспечивает достоверные результаты даже в самых сложных условиях. Это особенно важно для профессионалов, работающих в области телекоммуникаций и научных исследований.
- Простота использования: Осциллограф Keysight N1000A DCA-X оснащен интуитивно понятным интерфейсом и удобным управлением, что делает его простым в использовании даже для новичков. Это позволяет быстро и легко проводить измерения и анализировать результаты.
- Гибкость и масштабируемость: Прибор обладает высокой гибкостью и масштабируемостью, что позволяет адаптировать его под различные задачи и требования. Это делает его универсальным решением для широкого спектра приложений.
- Поддержка различных форматов сигналов: Осциллограф Keysight N1000A DCA-X поддерживает различные форматы сигналов, что позволяет проводить измерения и анализ данных в различных форматах. Это особенно важно для работы с современными телекоммуникационными системами и устройствами.
Комплектация N1000A
В стандартную комплектацию осциллографа Keysight N1000A DCA-X входят:
- Основной блок осциллографа
- Кабели питания и интерфейсные кабели
- Руководство пользователя
- Программное обеспечение для анализа данных
- Комплект аксессуаров для подключения и калибровки
Применение N1000A
Модуль Keysight N1000A DCA-X используется как базовый блок широкополосного осциллографа для выполнения высокоточных измерений в высокоскоростных цифровых системах. Основные области применения включают проектирование и тестирование оптических передатчиков, характеристику ASIC/FPGA/IC, анализ последовательных шин, а также измерения и диагностику с использованием методов временной области отражения и передачи (TDR/TDT) и S-параметров для каналов, кабелей и печатных плат.
Этот модуль поддерживает различные стандарты связи, такие как Ethernet и Fibre Channel, и обеспечивает высокую точность и чувствительность при измерениях. Он позволяет проводить детальный анализ сигналов и обеспечивает высокую скорость выборки для повышения производительности тестирования.
Технические характеристики N1000A
| Наименование характеристики | Описание |
|---|---|
| Приложения: | DCA-X Майнфрейм |
| Форм-фактор: | Настольный |
| Тип инструмента: | Эквивалентное время |
| Максимальная частота дискретизации: | 250 кГц |
| Тип модуля: | Майнфрейм |
| Операционная система: | Windows 10 |
| Поддерживаемый диапазон фильтров: | До 130 ГГц/195 Гбод |
| Диапазон длин волн: | 750 нм - 1650 нм |
| Тип ввода: | 2,92 мм |
| Внутренний джиттер: | < 90 фс rms |
| Максимальная глубина памяти: | н/д |
| Максимальная пропускная способность: | 100 ГГц |
| Количество каналов: | До 16 электрических и оптических каналов |
| Тип | Эквивалентное время |
Опции N1000A
| Наименование опции | Описание |
|---|---|
| N1000A-PLK | Аппаратное обеспечение триггера Pattern Lock |
| N1000A-PTB | Внутренняя прецизионная временная база (требуется опция LOJ) |
| N1000A-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N1000A-GPI | Интерфейс карты GPIB |
| N1000A-LOJ | Низкий джиттер временной развертки |
| N1000A-STB | Стандартная временная база |
| N1010100A | Пакет исследований и разработок для FlexDCA |
| N1010200A | Производственный пакет для FlexDCA |
| N1010300A | Пакет целостности сигнала для FlexDCA |
