MP2110A Anritsu: интегрированный стробоскопический осциллограф и BERT. Полоса 40 ГГц. Низкий джиттер 200 фс RMS. Анализ BER и PAM4 до 1.6T. 4 канала, скорость 250 квыб/с для быстрого теста маски.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Anritsu MP2110A: Сокращение времени производства благодаря встроенным BERT и 40 ГГц стробоскопу.
MP2110A BERTWave — это высокоинтегрированный многофункциональный измерительный прибор, разработанный инженерами Anritsu для повышения эффективности и точности тестирования физического уровня оптических модулей от 10G до 1.6T (терабит в секунду). Объединяя в одном корпусе многоканальный стробоскопический осциллограф (Sampling Oscilloscope) и высокопроизводительный BERT (Bit Error Rate Tester, тестер коэффициента битовых ошибок), MP2110A устраняет необходимость в сложных измерительных стендах, состоящих из отдельных приборов, что критически важно для серийного производства и НИОКР (научно-исследовательских и опытно-конструкторских работ).
Прибор обеспечивает одновременное измерение BER на стороне приемника и анализ глазковых диаграмм (Eye pattern analysis) на стороне передатчика, что позволяет сократить общее время тестирования до 65% по сравнению с традиционными системами.
Преимущества MP2110A Anritsu
MP2110A отличается техническими параметрами, необходимыми для работы с новейшими стандартами связи, включая PAM4 (Pulse Amplitude Modulation 4-level) до 53 Гбод:
- Высочайшая полоса пропускания: Стробоскопический осциллограф обладает полосой пропускания до 40 ГГц (электрический интерфейс) и 35 ГГц (оптический интерфейс для одномодового волокна, SMF). Эта производительность обеспечивает точный анализ сигналов с высокими скоростями нарастания/спада.
- Низкий собственный джиттер (Jitter): Собственный джиттер осциллографа составляет всего 200 фс RMS (фемтосекунд среднеквадратичное) с опцией высокоточной синхронизации. Низкий джиттер выходного сигнала PPG (Pattern Generator, генератор последовательностей) BERT (600 фс RMS) гарантирует высокую достоверность измерений глазковых диаграмм и BER.
- Многоканальность: Встроенная конфигурация включает до 4 каналов BERT и до 4 каналов стробоскопического осциллографа (в зависимости от опций). Это позволяет одновременно тестировать многоканальные трансиверы, такие как QSFP28 и QSFP-DD, для 400G и 800G приложений.
- Высокая скорость выборки: Скорость выборки составляет до 250 тыс. отсчетов в секунду (ksamples/s). Это обеспечивает быстрое построение глазковых диаграмм и сокращение времени на тест маски (Mask Margin Test), что критически важно для увеличения пропускной способности производственной линии.
- Комплексный анализ сигналов: MP2110A поддерживает измерение и анализ более 15 параметров сигнала, включая коэффициент экстинкции (Extinction Ratio), TDECQ (Transmitter Dispersion Eye Closure Quaternary) для PAM4, время нарастания/спада, OMA (Optical Modulation Amplitude), а также автоматические тесты маски с измерением запаса.
Применение MP2110A Anritsu
MP2110A является основным инструментом для тестирования физического уровня в следующих областях:
- Массовое производство оптических модулей: Оценка качества приемопередатчиков SFP, QSFP, CFP, OSFP, QSFP-DD и связанных устройств (TOSA, ROSA, драйверы IC) на производственных линиях, где необходимо быстрое и точное тестирование BER и глазковых диаграмм.
- Разработка и верификация: Анализ высокоскоростных электрических и оптических интерфейсов для стандартов Ethernet (100G/200G/400G/800G), InfiniBand, Fibre Channel, OTN.
- Центры обработки данных (ЦОД): Тестирование активных оптических кабелей (AOC) и кабелей прямого подключения (DAC).
- Тестирование PAM4: Благодаря встроенной поддержке PAM4 и опциональным CRU (Clock Recovery Unit, блок восстановления синхронизации) до 53 Гбод, прибор идеально подходит для анализа сложных многоуровневых сигналов.
Комплектация MP2110A Anritsu
В базовую комплектацию MP2110A входят:
- Основной блок прибора: Включает встроенный ПК для стабильной и быстрой работы, а также дисплей управления.
- BERT: Встроенный тестер BER с генератором последовательностей (PPG) и детектором ошибок (ED) с возможностью расширения до 4 каналов.
- Стробоскопический осциллограф: Встроенный многоканальный осциллограф с модулями для оптических и/или электрических измерений.
- Программное обеспечение: Встроенное программное обеспечение для анализа глазковых диаграмм, джиттера и автоматических тестов маски.
- Аксессуары: Кабели питания, руководство по эксплуатации, кабель USB.
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

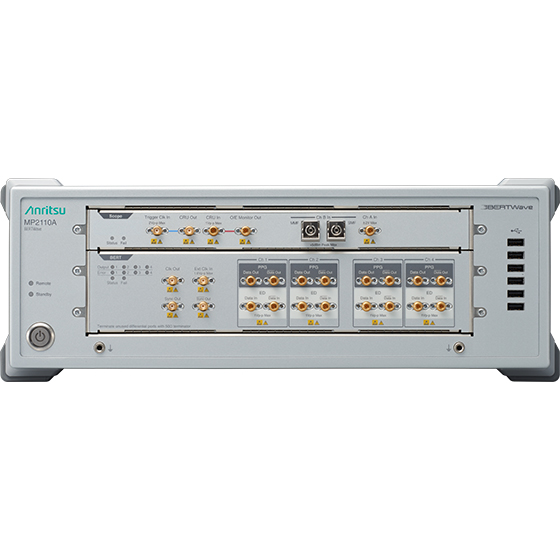

Фотогалерея
