Силовой пробник Tektronix TCP404XL: измерение AC/DC до 500 А (750 А пик) в полосе до 2 МГц. Разъемный сердечник для толстых кабелей, автоматическое масштабирование и высокая точность для анализа мощных приводов и инверторов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

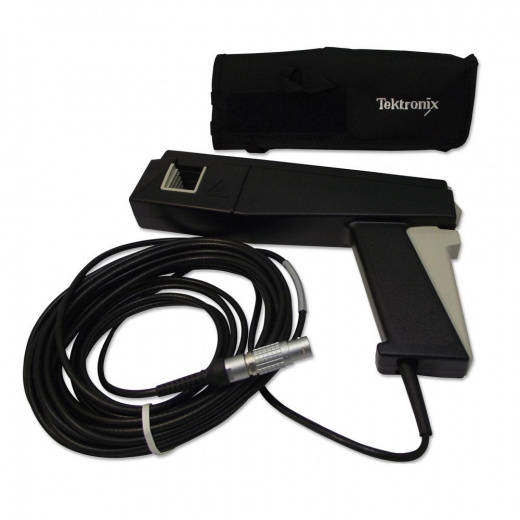

Tektronix TCP404XL: Профессиональный сверхмощный 500-амперный AC/DC датчик для глубокого аудита силовых установок
Tektronix TCP404XL — это высокопроизводительный бесконтактный пробник, разработанный для прецизионного измерения сверхвысоких токов в мощных энергетических системах. В составе измерительного комплекса с усилителем TCPA400 устройство обеспечивает детальный анализ параметров постоянного и переменного тока, являясь эталонным решением для аудита силовых установок и тяжелого промышленного оборудования.
Преимущества Tektronix TCP404XL
Разъемная конструкция магнитного сердечника (split-core) с увеличенным диаметром захвата позволяет проводить неразрушающий контроль на массивных кабелях и шинопроводах без разрыва силовой цепи. Крайне низкий вносимый импеданс минимизирует влияние измерительной системы на исследуемое устройство (DUT), сохраняя достоверность формы сигнала.
Интеллектуальное сопряжение с осциллографами обеспечивает:
- Автоматическое масштабирование: при использовании интерфейсов TekProbe Level II, TekConnect или TekVPI данные передаются на экран в амперах, исключая ошибки ручных расчетов.
- Стабильность измерений: встроенные функции размагничивания (Degauss) и автоматической компенсации смещения нуля (Autobalance) на стороне усилителя устраняют остаточную намагниченность и минимизируют дрейф.
- Контроль состояния: система индикации оперативно оповещает о перегрузке по току, разомкнутом положении зажима или отсутствии согласования с 50-омной нагрузкой.
Применение Tektronix TCP404XL
Технический потенциал TCP404XL ориентирован на решение задач в области силовой электроники большой мощности:
- Проектирование и обслуживание промышленных приводов и инверторов.
- Анализ систем бесперебойного электроснабжения (ИБП) и аккумуляторных массивов.
- Энергоаудит распределительных сетей и систем электроснабжения объектов.
- Тестирование тягового оборудования электротранспорта.
- Исследование переходных процессов в мощных полупроводниковых преобразователях.
Пробник подключается к усилителю TCPA400, который обеспечивает необходимое питание и обработку сигнала. Прочная конструкция и высокая помехозащищенность позволяют эффективно использовать систему в тяжелых эксплуатационных условиях, обеспечивая точность лабораторного уровня при проведении полевых измерений.
Технические характеристики Tektronix TCP404XL
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | от DC до 2 МГц |
| Максимальный измеряемый ток |
до 500 А (непрерывный, RMS) до 500 А (DC) до 750 А (пиковый импульсный) |
| Время нарастания фронта | ≤ 175 нс |
| Погрешность (DC) | ±3% (типовая погрешность усиления <1%) |
| Максимальный диаметр проводника | 21 мм (0,83 дюйма) |
| Минимальный измеряемый ток | 1 А (при использовании на осциллографах с установкой 1 мВ/дел) |
| Вносимый импеданс | 0,0001 Ом на частоте 10 кГц; 0,001 Ом на частоте 100 кГц; 0,01 Ом на частоте 1 МГц |
