Эталонный осциллограф 70 ГГц/200 ГС/с на базе архитектуры ATI. Идеален для анализа PAM4, когерентной оптики, 800G Ethernet и передовых СВЧ-исследований.

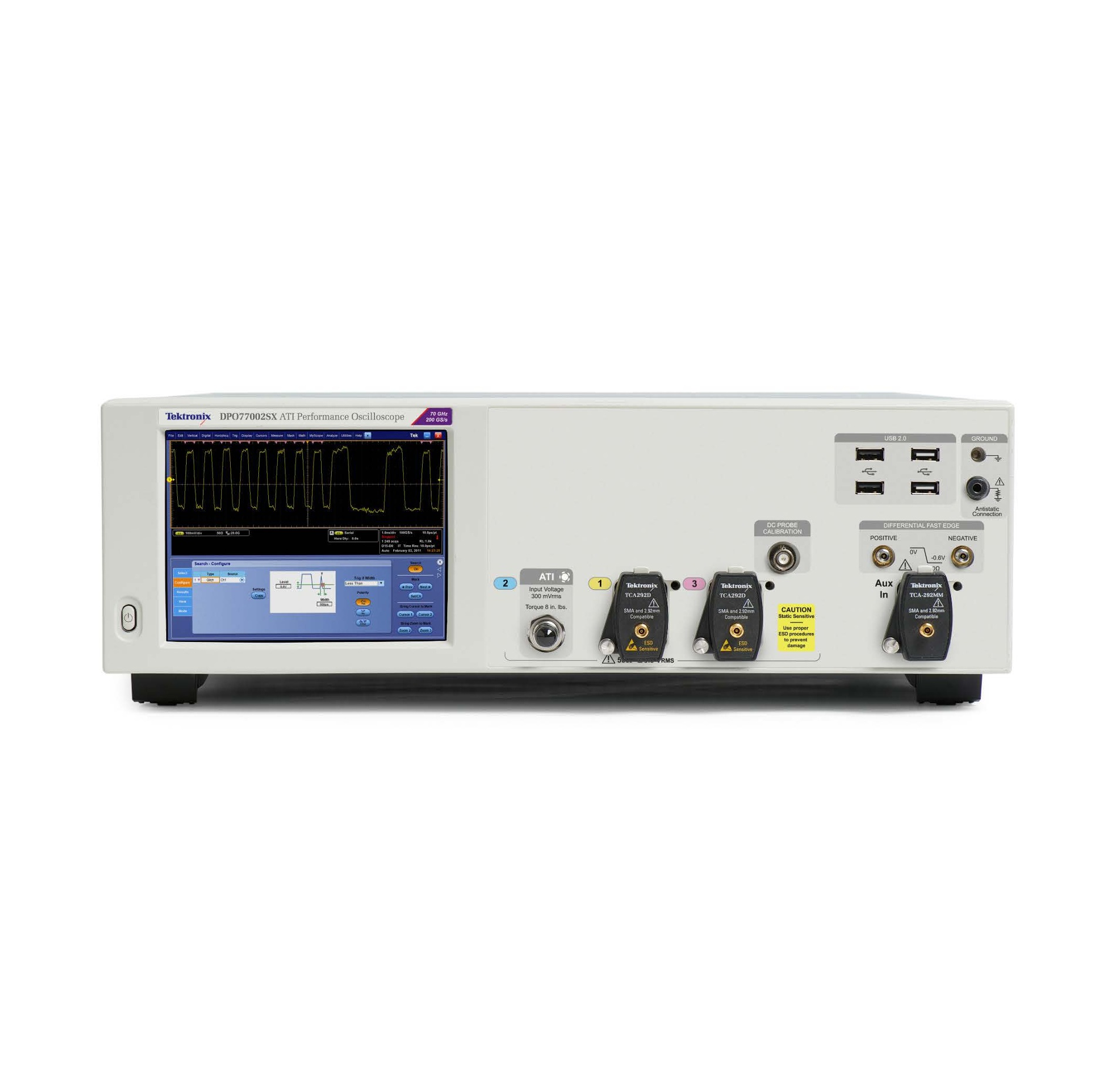

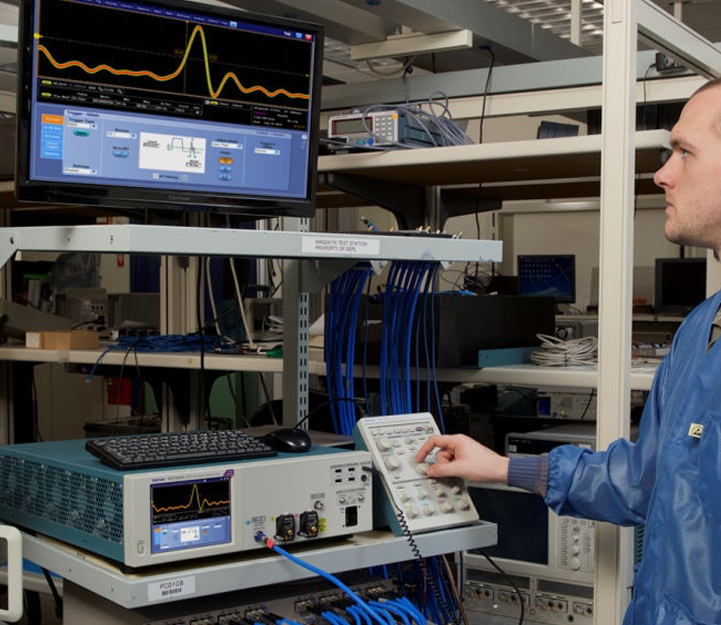

TEKTRONIX DPO77002SX: Эталон целостности сигнала на скорости света
Цифровой осциллограф TEKTRONIX DPO77002SX представляет собой вершину инженерной мысли и является эталонным решением для анализа сигналов в самых требовательных приложениях. Обладая беспрецедентной аналоговой полосой пропускания 70 ГГц и частотой дискретизации 200 ГС/с, этот прибор разработан для инженеров, работающих на переднем крае технологий: от разработки сетей 800G/1.6T Ethernet до исследований в области когерентной оптики и физики высоких энергий.
В основе DPO77002SX лежит патентованная технология асинхронной временной свертки (Asynchronous Time Interleaving, ATI). В отличие от традиционных методов чередования АЦП, архитектура ATI устраняет искажения, вносимые интерливингом, и обеспечивает максимально чистый и достоверный захват сигнала во всей полосе пропускания. Это гарантирует высочайшую целостность сигнала (Signal Integrity), низкий собственный шум и самый высокий в отрасли эффективный динамический диапазон (ENOB), что критически важно для анализа сложных многоуровневых сигналов, таких как PAM4 и PAM8.
Ключевые преимущества и технологии DPO77002SX
- Эталонная производительность: Полоса пропускания 70 ГГц и частота дискретизации 200 ГС/с на одном канале позволяют захватывать самые быстрые переходные процессы и гармоники без искажений.
- Высочайшая целостность сигнала: Архитектура ATI обеспечивает самый низкий в отрасли уровень собственного шума и джиттера, что позволяет проводить точные измерения параметров глазковой диаграммы и вносить минимальные искажения в исследуемый сигнал.
- Мощные инструменты анализа: Уникальная технология триггера Pinpoint™ позволяет изолировать практически любое событие в сигнале. В сочетании с опциональными программными пакетами для анализа джиттера (DPOJET), векторного анализа (SignalVu) и тестирования на соответствие стандартам, осциллограф превращается в комплексную аналитическую станцию.
- Прямое СВЧ-подключение: Для обеспечения максимальной производительности на частоте 70 ГГц осциллограф оснащен прецизионным коаксиальным входом 1.85 мм, что минимизирует потери и отражения, связанные с использованием пробников.
Области применения DPO77002SX
Осциллограф TEKTRONIX DPO77002SX является обязательным инструментом для передовых разработок:
- Разработка и тестирование 800G/1.6T Ethernet: Анализ и верификация передатчиков и приемников, работающих на основе модуляции PAM4 со скоростями 112 Гбод и выше.
- Когерентные оптические системы: Тестирование и отладка оптических модуляторов и трансиверов для сетей 400G+ со сложными форматами модуляции (QAM, QPSK).
- Верификация высокоскоростных последовательных шин: Анализ сигналов стандартов нового поколения, таких как PCIe 6.0/7.0, USB4 v2.0.
- Передовые научные исследования: Захват и анализ сверхбыстрых физических явлений в области полупроводников, физики высоких энергий и материаловедения.
Технические характеристики DPO77002SX
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 70 ГГц |
| Количество каналов | 1 канал на 70 ГГц, 2 канала на 33 ГГц |
| Частота дискретизации | 200 ГС/с (Гигавыборок в секунду) |
| Вертикальное разрешение (АЦП) | 8 бит (до 11 бит с HiRes) |
| Объем памяти для записи | 62,5 Мточек (стандартно) / до 1 Гточки (опционально) |
| Собственный джиттер (типичный) | < 100 фс (rms) |
| Скорость обновления экрана (FastAcq) | > 300 000 осциллограмм в секунду |
| Входной разъем | 1.85 мм (female) |
| Входной импеданс | 50 Ом |
| Технология синхронизации | Pinpoint™ Triggering |
| Дисплей | 6,5 дюйма, сенсорный, XGA (1024x768px) |
Опции DPO77002SX
| Наименование опции | Описание |
|---|---|
| 20XL / 50XL / 100XL | Расширение памяти для записи до 250 / 500 / 1000 Мточек на канал |
| DJA | Программное обеспечение для расширенного анализа джиттера и глазковых диаграмм (DPOJET) |
| SVE / SVA / SVP | ПО векторного анализа сигналов SignalVu: Essentials (SVE), AM/FM/PM Audio (SVA), Advanced Pulse Analysis (SVP) |
| PAM4 | Программное обеспечение для комплексного анализа сигналов PAM4 |
| USB / ET-3 / PCIE | ПО для автоматизированного тестирования на соответствие стандартам USB, Ethernet, PCI Express |
| SLE / SNE | ПО для анализа последовательных шин (I2C, SPI, RS-232/422/485/UART) |
