Rigol PVA8350 – активный дифференциальный пробник с полосой >3,5 ГГц (системная 3,5 ГГц с DS70000) для USB 2.0, LVDS, CAN-FD и силовой электроники. Дифференциальное напряжение ±2 В, синфазное ±6,25 В, макс. вход ±30 В. Автокалибровка, низкий шум. Надёжный выбор для лаборатории и сервиса.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

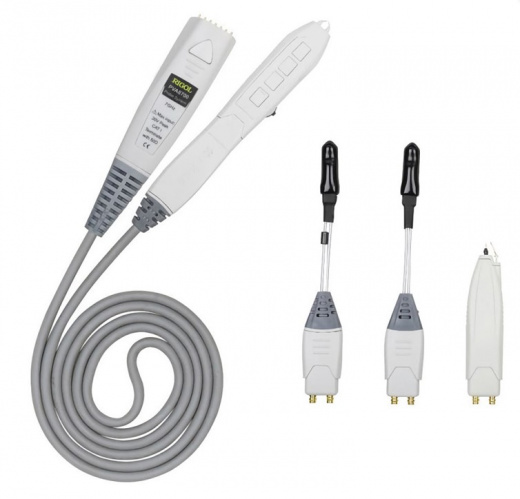

Rigol PVA8350 Активный дифференциальный пробник 3,5 ГГц
Модель Rigol PVA8350 — это активный дифференциальный пробник с полосой пропускания выше 3,5 ГГц (системная полоса при работе с DS70000 — 3,5 ГГц). Он оптимизирован для широкого круга задач: от тестирования интерфейсов USB 2.0, LVDS, CAN-FD до диагностики импульсных источников питания и аудиоаппаратуры класса D. Пробник совместим с осциллографами RIGOL DS70000, автоматически распознаётся при подключении и получает питание через кабельную систему с байонетным замком.
PVA8350 использует пять типов быстросменных пробниковых головок (ручные, паяемые, розеточная), что позволяет легко переключаться между режимами измерений. Низкая входная ёмкость (менее 0,6 пФ) и высокое дифференциальное сопротивление (50 кОм) обеспечивают минимальное влияние на исследуемую схему. Высокое подавление синфазной помехи (более 40 дБ на 1 МГц) позволяет уверенно измерять слабые дифференциальные сигналы на фоне мощных синфазных помех — например, в силовых преобразователях или автомобильных шинах. Калибровка через меню осциллографа занимает около 80–90 секунд. Это надёжный и доступный инструмент для лабораторий, сервисных центров и разработчиков цифровой и аналоговой электроники.
Технические характеристики Rigol PVA8350
| Параметр | Значение |
|---|---|
| Собственная полоса пропускания (-3 дБ) | >3,5 ГГц |
| Системная полоса (с DS70000) | 3,5 ГГц |
| Время нарастания (10–90%, тип.) | 110 пс (тип.) |
| Входная ёмкость | <0,6 пФ |
| Входное сопротивление (дифференциальное) | 50 кОм ±2% |
| Входное сопротивление (однофазное) | 25 кОм ±4% |
| Динамический диапазон (дифференциальный) | ±2 В |
| Синфазное напряжение (DC…100 Гц) | ±6,25 В |
| Синфазное напряжение (>100 Гц) | ±1,25 В |
| Коэффициент ослабления | 10:1 ±2% |
| Максимальное входное напряжение (CAT I) | 30 В (пик) |
| CMRR | >40 дБ на 1 МГц, >26 дБ на 1 ГГц, >22 дБ на 3 ГГц |
| Питание | от осциллографа RIGOL DS70000 |
| Длина кабеля | 1 м |
| Вес (с ручной дифференциальной головкой) | 137 г ±10 г |
