Rigol MSO8204: 4 канала, полоса 2 ГГц. Дискретизация 10 Гвыб/с, память 500 Мточек. Захват 600 000 осц/с. Опции: генератор (25 МГц), джиттер-анализ, глазковые диаграммы, декодирование шин (EMBD, AUTO и др.), анализ мощности. Экран 10,1 дюйма. Госреестр.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Rigol MSO8204: Ультимативный анализ сигналов 2 ГГц с полным пакетом измерительных опций

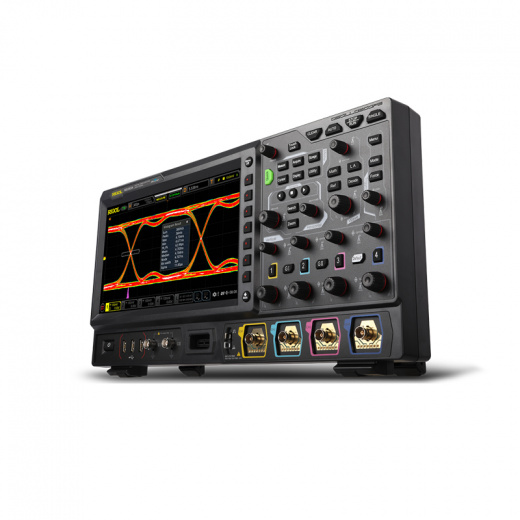

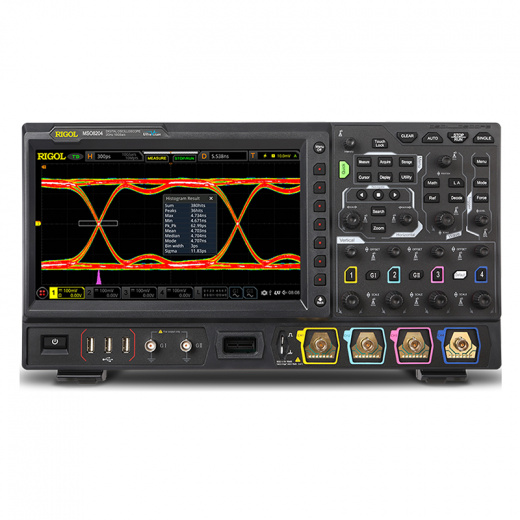

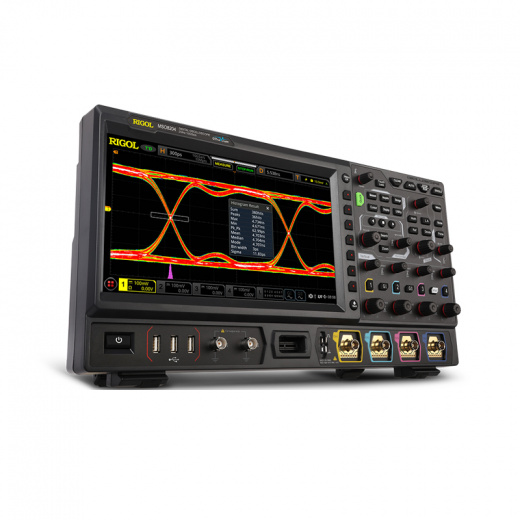

Цифровой осциллограф Rigol MSO8204 — флагманская модель серии MSO8000, объединяющая в одном корпусе семь независимых измерительных приборов: цифровой запоминающий осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов произвольной формы, цифровой вольтметр, шестиразрядный частотомер со счётчиком импульсов, анализатор последовательных протоколов и спектральный анализатор. Прибор обеспечивает полосу пропускания 2 ГГц (при входном сопротивлении 50 Ом), частоту дискретизации в реальном времени до 10 ГГц и глубину записи до 500 млн точек. Благодаря технологии UltraVision II и скорости захвата свыше 600 000 осциллограмм в секунду, осциллограф MSO8204 надёжно выявляет кратковременные глитчи, переходные помехи и другие редкие события даже в самых сложных сигналах.
Преимущества Rigol MSO8204
- Полоса пропускания 2 ГГц: Обеспечивает точный захват фронтов и анализ спектра высокоскоростных сигналов.
- Частота дискретизации до 10 ГГц: Высокая плотность точек на один канал гарантирует детальное восстановление формы сигнала без искажений (алиасинга).
- Глубина памяти 500 млн точек (500 Mpts): Позволяет записывать длинные последовательности данных с сохранением высокой частоты дискретизации для поиска редких аномалий.
- Скорость захвата > 600 000 осц./сек: Минимизирует «мертвое время» прибора, обеспечивая обнаружение быстрых глитчей и случайных событий.
- Аппаратная запись и воспроизведение: Сохранение до 450 000 кадров осциллограмм в реальном времени для последующего покадрового анализа.
- Концепция «7 в 1»: Интеграция осциллографа, логического анализатора (16 каналов), анализатора спектра, генератора сигналов, вольтметра, частотомера и протокольного анализатора в одном корпусе.
- Прецизионный анализ джиттера и глазковых диаграмм: Аппаратное измерение временной нестабильности и качества цифровых потоков на высоких скоростях.
- Сенсорный дисплей 10,1 дюйма: Поддержка multi-touch и 256 уровней градации яркости для наглядного разделения наложенных сигналов.
- Полный пакет декодирования: Поддержка всех основных индустриальных протоколов (автомобильных, аэрокосмических, аудио и встраиваемых систем) «из коробки».
- Удаленное управление (Web Control): Полноценная работа с прибором через браузер по LAN без установки дополнительного ПО.
Комплектация Rigol MSO8204
В комплект MSO8204 входят: сам осциллограф, сетевой кабель, USB-кабель CB-USBA-USBB-FF-150, четыре пассивных пробника RP3500A (500 МГц), два низкоомных пассивных пробника RP6150A (1,5 ГГц), 16-канальный логический пробник RPL2316, крышка передней панели MSO8000-FPC, руководство по эксплуатации и методика поверки. Все программные опции пакета MSO8000-BND уже активированы. Управление осуществляется через 10,1-дюймовый емкостной мультитач-дисплей с разрешением 1024×600 и поддержкой жестового ввода.
Применение Rigol MSO8204
Осциллограф MSO8204 предназначен для разработки и отладки высокоскоростных цифровых систем, включая интерфейсы до 2 ГГц, импульсные источники питания, автомобильную и аэрокосмическую электронику, телекоммуникационное оборудование и встроенные системы. Полный набор опций MSO8000-BND делает его универсальным средством для комплексного анализа сигналов, позволяя инженерам сократить время отладки, повысить точность измерений и обеспечить соответствие современным стандартам.
Опции Rigol MSO8204
| Установленные опции | Описание |
|---|---|
| MSO8000-BW6T10 | Обновление полосы пропускания с 600 МГц до 1 ГГц |
| MSO8000-BW6T20 | Обновление полосы пропускания с 600 МГц до 2 ГГц |
| MSO8000-BW10T20 | Обновление полосы пропускания с 1 ГГц до 2 ГГц |
| MSO8000-BND | Пакет приложений, включает MSO8000-COMP, MSO8000-EMBD, MSO8000-AUTO, MSO8000-FLEX, MSO8000-AUDIO, MSO8000-AERO, MSO8000-AWG, MSO8000-JITTER и MSO8000-PWR |
| MSO8000-COMP | Запуск и анализ сигналов последовательной шины RS232/UART |
| MSO8000-EMBD | Запуск и анализ сигналов последовательной шины I2C и SPI |
| MSO8000-AUTO | Запуск и анализ сигналов последовательной шины CAN, LIN |
| MSO8000-FLEX | Запуск и анализ сигналов последовательной шины FlexRay |
| MSO8000-AUDIO | Запуск и анализ сигналов последовательной шины I2S |
| MSO8000-AERO | Запуск и анализ сигналов последовательной шины MIL-STD-1553 |
| MSO8000-AWG | Генератор функций и сигналов произвольной формы, 2 канала, 25 МГц |
| MSO8000-PWR | Встроенный анализ мощности (требуется опция RPA246 корректор разности фаз при анализе мощности) |
| RPA246 | Корректор разности фаз при анализе мощности |
| UPA-DS | ПО для расширенного анализа параметров мощности |
| MSO8000-JITTER | Глазковая диаграмма реального времени и анализатор джиттера |
| RM6041 | Комплект для монтажа в стойку |
| USB-GPIB | USB-GPIB интерфейсный преобразователь |
| DK-DS6000 | Демонстрационная плата |
Технические характеристики Rigol MSO8204
