Осциллограф смешанных сигналов Keysight MSOX6002A сочетает в себе высокую производительность с возможностью анализа как аналоговых, так и цифровых сигналов. Этот прибор оснащен двумя аналоговыми каналами (1 ГГц - 6 ГГц) и 16 цифровыми каналами, что делает его идеальным для отладки сложных встроенных систем. Максимальная частота дискретизации 20 Гвыб/с и глубокая память 4 Мбит/с обеспечивают точный захват и детальный анализ сигналов, а интуитивно понятный интерфейс упрощает работу с устройством. Keysight MSOX6002A - это мощное решение для инженеров, которым требуется комплексный анализ сигналов в современных электронных системах.

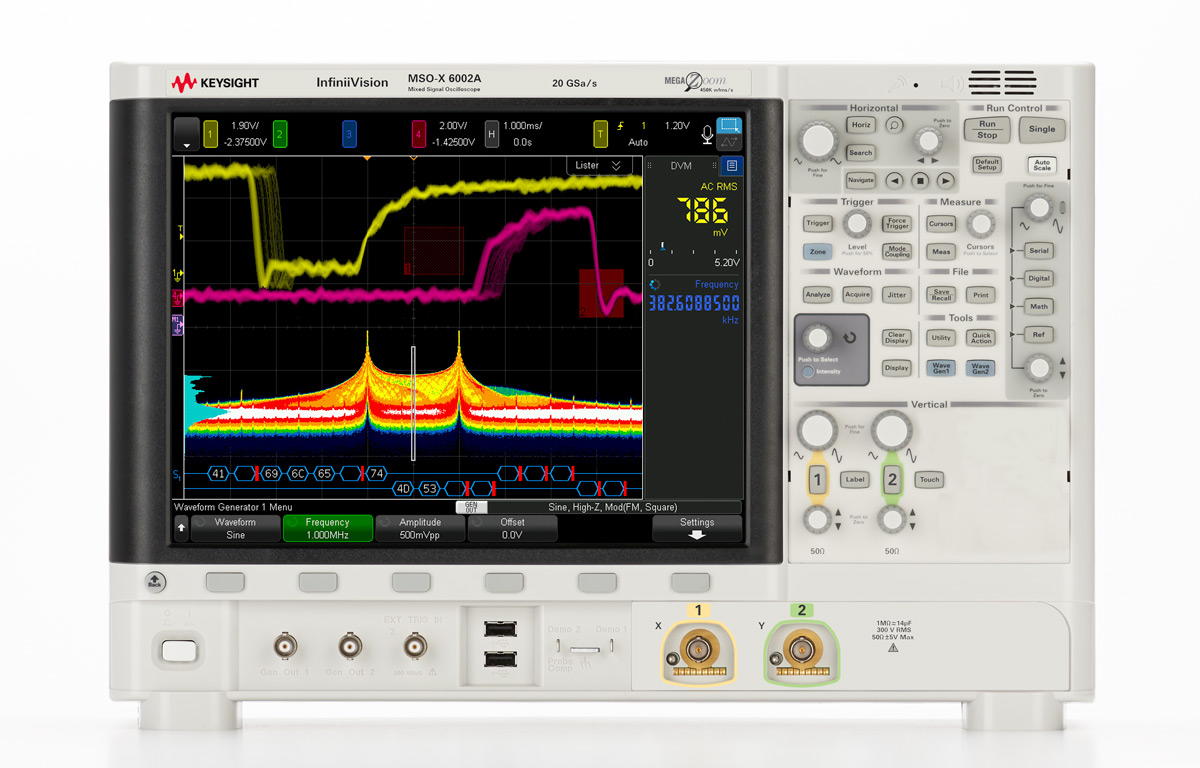

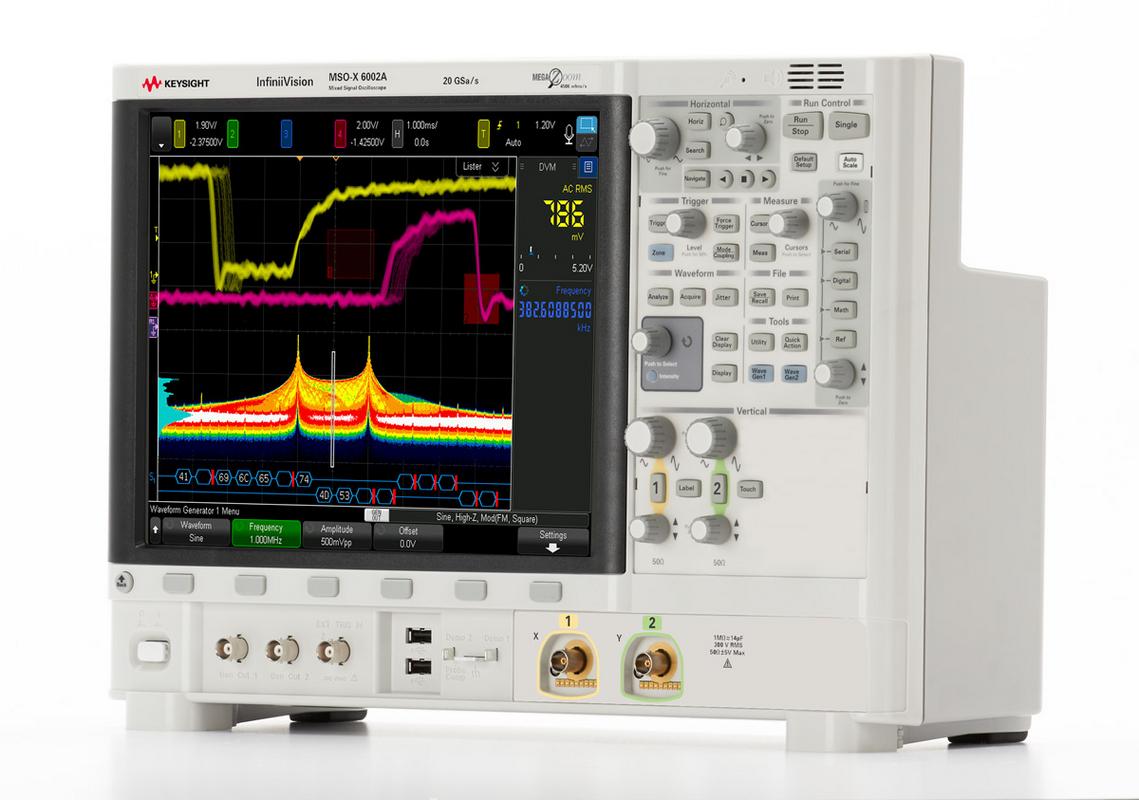

Keysight MSOX6002A Осциллограф смешанных сигналов: высокоэффективный инструмент для комплексного анализа
Осциллограф Keysight MSOX6002A — это передовое устройство для анализа смешанных сигналов, предназначенное для профессионалов, от которого требуется высокая точность и надежность. С полосой пропускания от 1 до 6 ГГц, двумя основными и шестнадцатыми цифровыми режимами, MSOX6002A сочетает в себе мощные возможности анализа и удобного использования, устанавливая новый стандарт в сегменте портативных осциллографов.
Преимущества MSOX6002A:
- Высокая производительность и точность: Осциллограф Keysight MSOX6002A обладает полосой пропускания от 1 до 6 ГГц, что позволяет работать с широким спектром сигналов. Низкий уровень естественных шумов (115 мкВ при коэффициенте отклонения 1 мВ/дел. и частоте сигнала 1 ГГц) обеспечивает высокую точность измерений, что особенно важно при анализе малозаметных сигналов.
- Передняя скорость обновления сигналов: частота обновления сигналов на экране до 450 000 осциллограмм в секунду. Позволяет более детально определить поведение сигнала, обеспечивая высокий уровень надежности при анализе результатов. Это особенно полезно для отладки и тестирования простых электронных устройств.
- Интуитивно понятный интерфейс: MSOX6002A оснащен 12,1-дюймовым емкостным сенсорным дисплеем с поддержкой технологии мультитач и пониженным управлением голосом. Интерфейс специально адаптирован для работы с сенсорными дисплеями, что позволяет быстро настраивать параметры измерений и сосредоточиться на разработке и тестировании устройства.
- Инновационные функции анализа: MSOX6002A поддерживает расширенные функции анализа, такие как построение гистограммы, использование сигналов с градацией по цвету, анализ джиттера и глазковых диаграмм в режиме реального времени. Эти функции позволяют проводить комплексный анализ сигналов и быстро выявлять ошибки.
- Интеграция нескольких приборов в одно устройство: Keysight MSOX6002A в себе включает шесть приборов: осциллограф, 16 встроенных цифровых каналов (в моделях осциллографов со смешанными сигналами), варианты запуска по сигналам и декодирования данных последовательных шин, встроенного двухканального генератора сигналов/произвольной формы, встроенного 3-разрядного измерения вольтметра, встроенного 10-разрядного частотомера и генератора. Это позволяет экономить игровое пространство и средства, так как одно устройство заменяет несколько.
- Возможность модернизации: MSOX6002A поддерживает полную модернизацию, включая расширение полос пропускания и добавление новых функций. Это позволяет адаптировать устройство под растущие требования и новые задачи.
Комплектация MSOX6002A:
- 3 года заводской гарантии (90 дней для несерийных принадлежностей, таких как пассивные датчики)
- Сертификат калибровки, межкалибровочный интервал 2 года
- Один пассивный зонд N2894A 700 МГц (затухание 10:1) на канал
- Один 16-канальный цифровой кабель MSO N2756A
- Локализованный интерфейс, накладка на переднюю панель, поддержка голосового управления и встроенная справочная система на английском, китайском (упрощенном и традиционном), французском, немецком, итальянском, японском, корейском, португальском, русском и испанском языках
- Локализованный шнур питания
- Крышка передней панели
- Компакт-диск с документацией, содержащий локализованное руководство пользователя, руководство по обслуживанию и руководство программиста.
Применение MSOX6002A:
Keysight MSOX6002A идеально подходит для решения широкого круга задач:
- Отладка цифровых схем: Высокая точность и низкий уровень шума делают его незаменимым для отладки простых цифровых устройств.
- Анализ силовых цепей: Возможность точного уменьшения волн в условиях больших постоянных напряжений.
- Исследования и разработки: Идеально подходят для научных исследований, требующих измерений с высокой точностью.
- Образовательные преобразования: Отличный инструмент для обучения студентов основам работы с осциллографами.
Технические характеристики MSOX6002A:
- 1 ГГц - 6 ГГц
- 2 аналоговых плюс 16 цифровых каналов
- Легко просматривайте и изолируйте результаты на 12,1-дюймовом емкостном сенсорном экране с функцией зонного срабатывания и частотой обновления 450 000 точек/с
- Проводите более точные измерения с уровнем шума 115 Вrms при 1 мВ/дел (1 ГГц)
- Проводите измерения производительности в любом месте с помощью портативного 6-дюймового корпуса
- Быстро просматривайте детали анализа с помощью стандартной гистограммы и цветовой шкалы
- Просмотр целостности сигнала с помощью функций анализа джиттера и глазковой диаграммы
- Расширьте возможности с полной возможностью модернизации
Опции MSOX6002A:
Наименование опции | Описание |
---|---|
MSOX6000-A6J | Калибровка ANSI Z540-1-1994 |
MSOX6000-AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
79865-20 |
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
20 |
Полоса пропускания, МГц
|
1000 |
Разрядность (АЦП), бит
|
8 |
Тип осциллографа
|
Цифровой |
Дисплей
|
12,1 дюймовый сенсорный экран |
Объем памяти
|
4 Мб |
Сопротивление входа
|
50 Ом |
Глубина памяти
|
450000 точек/с |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
Размер (ВхШхГ), см
|
42,5х28,8х14,8 |
Вес, кг
|
6,8 |
