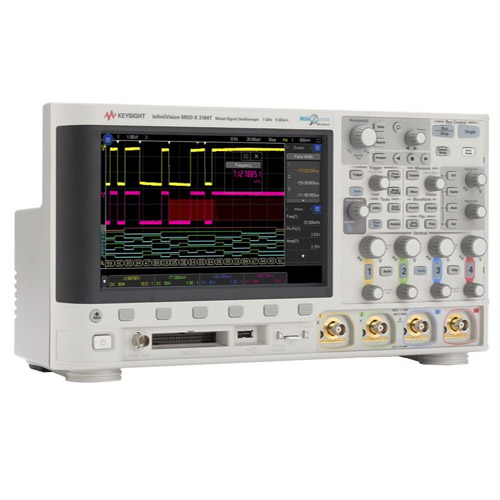

Осциллограф Keysight MSOX3052T с полосой пропускания 500 МГц — это мощное решение для инженеров, работающих с высокоскоростными смешанными сигналами. Он сочетает в себе 2 аналоговых и 16 цифровых каналов, память 4 МБ, скорость обновления 1 000 000 сигналов в секунду и стандартный триггер по сенсорной зоне с 8,5-дюймовым емкостным сенсорным экраном, обеспечивая точную синхронную диагностику как аналоговой, так и цифровой части схемы. Удобный сенсорный интерфейс и богатый набор встроенных функций делают его надёжным инструментом для современных лабораторий и сервисных центров.
Keysight MSOX3052T: Осциллограф для прецизионного анализа высокочастотных гибридных электронных систем
Осциллограф Keysight MSOX3052T – это высокопроизводительный прибор для изучения смешанных сигналов, предназначенный для работы с современными высокочастотными гибридными электронными системами. С двумя аналоговыми каналами, полосой пропускания 500 МГц и 16 цифровыми каналами, MSOX3052T обеспечивает инженерам и техническим специалистам необходимые инструменты для глубокого исследования.
Преимущества MSOX3052T:
- Высокая полоса пропускания: Осциллограф Keysight MSOX3052T обладает полосой пропускания 500 МГц, что позволяет точно изучать высокочастотные непрерывные волны и быстрые переходные процессы. Это особенно важно при разработке и отладке высокоскоростных не цифровых схем и исследовании аналоговых интерфейсов цифровых систем, работающих на более высоких тактовых частотах.
- Многоканальная архитектура: Наличие разных типов каналов обеспечивает одновременное отображение и анализ большого количества волн, что существенно упрощает отладку и диагностику сложных электронных устройств.
- Высокая частота дискретизации: MSOX3052T обеспечивает высокую частоту дискретизации до 5 Гвыб/с (гигавыборок в секунду) на каждом аналоговом канале. Это позволяет точно воспроизводить форму аналоговых волн и избегать эффекта стробирования даже при исследовании быстро меняющихся волн, обеспечивая получение максимально достоверных данных и точное измерение временных характеристик.
- Мощные возможности запуска: Расширенные возможности запуска позволяют синхронизировать сбор данных по сложным комбинациям аналоговых и событий, включая запуск по фронту, длительности импульса, логическим комбинациям цифровых каналов и аналоговым уровням, а также по условиям на последовательных протоколах. Это значительно упрощает выявление причин сбоев и анализ взаимодействия между аналоговой и цифровой частями системы.
- Широкий спектр функций анализа: MSOX3052T оснащен полным набором автоматических измерений для аналоговых сигналов (более 50 параметров), математическими функциями (включая быстрое преобразование Фурье), функциями анализа цифровых сигналов (включая декодирование последовательных протоколов) и гибкими режимами отображения. Это упрощает процесс комплексного анализа гибридных систем и позволяет быстро получать необходимые результаты.
- Интуитивно понятный интерфейс: Большой цветной жидкокристаллический дисплей высокого разрешения с интуитивно понятным емкостным сенсорным интерфейсом обеспечивает максимальное удобство навигации и быстрое освоение всех передовых функций MSOX3052T, значительно сокращая время на настройку и анализ даже самых сложных измерений смешанных волн в многоканальных системах.
- Гибкое расширение функциональности: Поддержка широкого спектра опций и программных пакетов, включая углубленный анализ последовательных протоколов (I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485, USB, Ethernet и др.), тестирование на соответствие стандартам, спектральный и мощностной анализ, обеспечивает адаптацию под специфические задачи в требовательных высокочастотных гибридных приложениях.
Комплектация MSOX3052T:
- Гарантия производителя 3 года (90 дней для несерийных принадлежностей, таких как пассивные датчики)
- Сертификат калибровки, межкалибровочный интервал 3 года
- Безопасное стирание
- Один пассивный зонд N2843A 500 МГц с коэффициентом ослабления 10:1 на канал
- Один 16-канальный цифровой кабель MSO N2756A
- Многоязычный интерфейс и справка: английский, китайский (упрощенный), китайский (традиционный), чешский, французский, немецкий, итальянский, японский, корейский, португальский, русский, испанский, польский, тайский, турецкий
- Компакт-диск с документацией, содержащий локализованное руководство пользователя, руководство по обслуживанию и руководство программиста
- Локализованный шнур питания и накладка
Применение MSOX3052T:
- Разработка и отладка высокоскоростных встраиваемых систем: Осциллограф Keysight MSOX3052T идеально подходит для изучения поведения микроконтроллеров и связанных с ними высокочастотных аналоговых датчиков, исполнительных механизмов и интерфейсов.
- Отладка высокоскоростных цифровых интерфейсов: MSOX3052T позволяет анализировать взаимодействие между цифровыми блоками (например, программируемыми логическими интегральными схемами (ПЛИС), микропроцессорами) и аналоговыми схемами (аналого-цифровыми и цифро-аналоговыми преобразователями) на уровне высокочастотных сигналов.
- Анализ высокоскоростных протоколов: Декодирование протоколов последовательной и параллельной передачи данных (I2C, SPI, CAN, LIN, UART, USB High Speed и др.) с одновременным контролем не цифровых сигналов на физическом уровне.
- Разработка и тестирование высокочастотных источников питания: Анализ работы цифровых контроллеров импульсных источников питания и исследование параметров выходного напряжения, тока и сигналов обратной связи.
- Автомобильная электроника: Анализ сигналов в сложных автомобильных электронных блоках управления (ECU), сочетающих микроконтроллеры и высокочастотные аналоговые интерфейсы.
- Робототехника и системы управления движением.
- Образовательные цели: Использование в учебных лабораториях для демонстрации принципов работы высокочастотных гибридных электронных систем и методов измерения аналоговых и цифровых сигналов.
Технические характеристики MSOX3052T:
- 500 МГц
- 2 аналоговых плюс 16 цифровых каналов
- 8,5-дюймовый емкостной сенсорный экран.
- Изолируйте сигналы за считанные секунды с помощью эксклюзивного зонного сенсорного срабатывания
- Более подробная информация о сигнале благодаря частоте обновления 1 000 000 точек/с
- Записывайте больше данных с памятью объемом до 4 Мбит/с
- Расширьте свои возможности измерения с полной возможностью модернизации: добавьте полосу пропускания, генератор сигналов произвольной формы 20 МГц, 3-разрядный вольтметр, последовательный триггер, а также анализ и тестирование по маске в любое время
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
5 |
Полоса пропускания, МГц
|
500 |
Тип осциллографа
|
Цифровой |
Дисплей
|
8,5-дюймовый WVGA-дисплей |
Объем памяти
|
4 Мб |
Глубина памяти
|
1 млн. точек/с |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
Размер (ВхШхГ), см
|
38,1х20,4х14,2 |
Вес, кг
|
4,2 |
