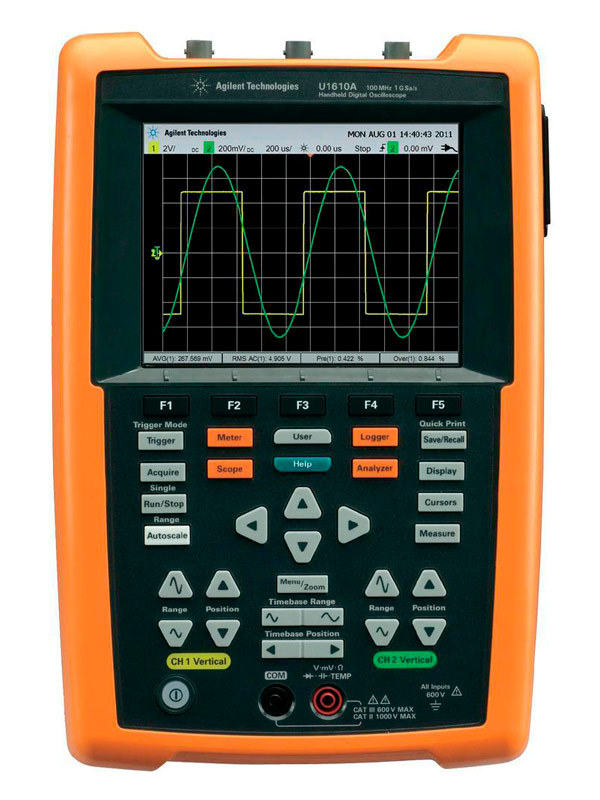

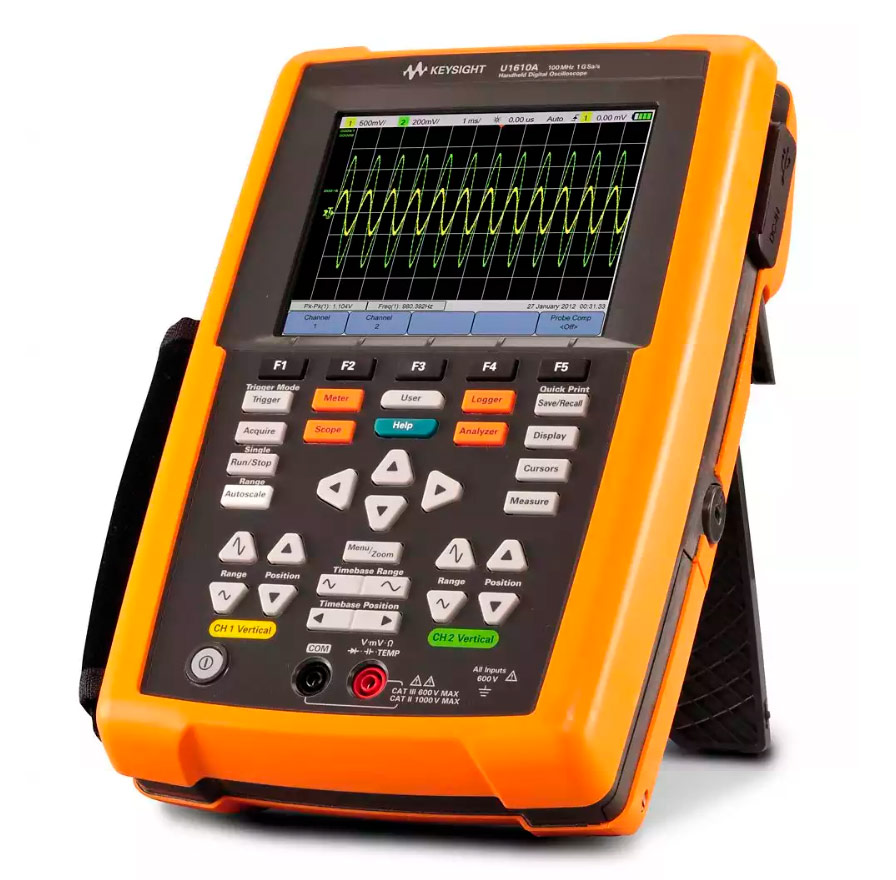

Портативный осциллограф Keysight U1610A с полосой пропускания 100 МГц и двумя аналоговыми каналами предназначен для выявления неисправностей в устройствах силовой электроники. Он является первым в мире ручным осциллографом с VGA дисплеем, обеспечивая удобство использования и высокую точность измерений.
Keysight U1610A Осциллограф портативный 100 МГц, 2 канала: Надежность и производительность в мобильном исполнении
Keysight U1610A – портативный осциллограф, сочетающий в себе высокую производительность, функциональность и удобство использования в полевых и лабораторных условиях. Обладая полосой пропускания 100 мегагерц и двумя аналоговыми каналами, этот инструмент от Keysight Technologies является оптимальным решением для широкого круга задач, связанных с отладкой, обслуживанием и анализом электронных схем. Keysight, как признанный лидер в области контрольно-измерительного оборудования, гарантирует высокое качество и надежность каждого осциллографа серии U1610A.
Преимущества Keysight U1610A:
- Портативность и прочность: Компактный и легкий дизайн в сочетании с прочным корпусом делают осциллограф идеальным для работы вне лаборатории. Встроенный аккумулятор обеспечивает длительное время автономной работы, позволяя проводить измерения в самых разных условиях.
- Высокая производительность: Полоса пропускания 100 мегагерц и частота дискретизации до 1 гигавыборки в секунду обеспечивают точное отображение и анализ сигналов различной формы и сложности. Два аналоговых канала позволяют одновременно исследовать несколько точек электрической цепи.
- Широкий набор функций: Осциллограф U1610A оснащен множеством функций, включая различные режимы запуска, автоматические измерения параметров сигналов, математические операции над каналами и функцию быстрого преобразования Фурье (БПФ) для анализа спектра сигналов.
- Интуитивно понятный интерфейс: Удобное расположение элементов управления и многоязычный графический интерфейс пользователя обеспечивают быструю настройку и простоту работы с прибором, что сокращает время на обучение и повышает эффективность измерений.
- Большой цветной дисплей: Яркий и четкий цветной жидкокристаллический дисплей с диагональю 7 дюймов обеспечивает отличную видимость осциллограмм и результатов измерений даже при ярком освещении.
- Возможности подключения: Наличие интерфейсов USB (Universal Serial Bus) позволяет сохранять данные измерений на внешние носители, подключать осциллограф к персональному компьютеру для удаленного управления и анализа данных с помощью программного обеспечения Keysight.
Комплектация U1610A:
- Портативный осциллограф Keysight U1610A 100 мегагерц, 2 канала.
- Два пассивных пробника.
- Кабель питания.
- Краткое руководство пользователя.
- Компакт-диск с программным обеспечением и документацией.
- Сертификат о калибровке.
Применение U1610A:
- Полевое обслуживание и ремонт электронного оборудования: Быстрая диагностика и устранение неисправностей на месте эксплуатации.
- Отладка и тестирование электронных схем: Анализ сигналов в процессе разработки и производства электронных устройств.
- Образовательные цели: Использование в учебных заведениях для демонстрации принципов работы электронных схем и проведения лабораторных работ.
- Промышленная автоматизация: Мониторинг и анализ сигналов в системах управления и контроля технологическими процессами.
- Автомобильная электроника: Диагностика электрических и электронных систем транспортных средств.
- Энергетика: Анализ параметров электрических сетей и оборудования.
Технические характеристики U1610A
- 100 МГц
- 2 аналоговых канала

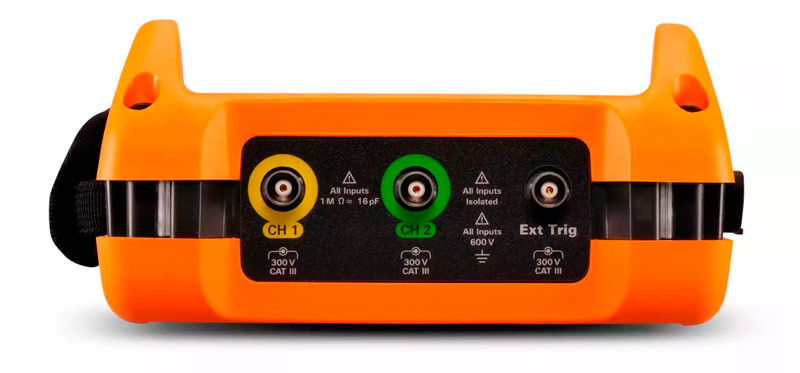

- устранение неполадок в любую погоду благодаря межканальной изоляции и уровню безопасности CAT III 600 В
- легко выявлять сбои с помощью двухоконного масштабирования
- Более четкое отображение тонких деталей сигнала благодаря частоте дискретизации до 1 Гвыб/с и памяти 120 Квыб
- отладка при любых условиях освещения с 3 выбираемыми режимами просмотра (в помещении, на улице и ночное видение)
- получите 3 прибора в 1: двухканальный осциллограф, встроенный цифровой мультиметр и регистратор данных
- более простой запуск с возможностью выбора из 10 языков
Опции U1610A
Наименование опции | Описание |
---|---|
U1164A | Тестовые щупы, тонкие наконечники |
U1163A | Грабберы, SMT |
U1162A | Зажим-крокодил |
U1161A | Комплект тестовых проводов, удлиненный |
U1176A | Светодиодный фонарик |
U1169A | Провода тестовых щупов (с наконечниками 19 мм и 4 мм) |
U1586B | Температурный модуль |
U1168B | Комплект тестовых проводов |
1146Б | Зонд - зонд переменного/постоянного тока 100 кГц, 100 А |
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
72916-18 |
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
1 |
Полоса пропускания, МГц
|
100 |
Разрядность (АЦП), бит
|
8 |
Тип осциллографа
|
Осциллограф-мультиметр (Скопметр) |
Максимальное напряжение, В
|
300 |
Дисплей
|
TFT, 14,5, 640х480 |
Объем памяти
|
120 Кб |
Сопротивление входа
|
1 МОм |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB |
Размер (ВхШхГ), см
|
27х18,3х6,5 |
Вес, кг
|
2.5 |
