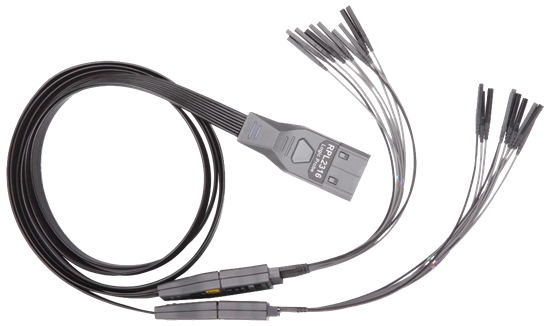

Rigol RPL2316 Логический пробник 16-ти канальный

Rigol RPL2316 — 16-канальный логический пробник для точной отладки цифровых схем и анализа протоколов в реальном времени

Rigol RPL2316 — 16-ти канальный логический пробник, предназначенный для захвата и анализа цифровых сигналов в составе смешанных измерительных систем на базе осциллографов Rigol. Пробник RPL2316 обеспечивает синхронный мониторинг до 16 цифровых линий с поддержкой логических уровней от 1,2 до 5 вольт и максимальной частотой переключения до 250 мегагерц. Устройство подключается к специальному цифровому входу осциллографов серий MSO5000 и DHO900, обеспечивая аппаратную синхронизацию с аналоговыми каналами и минимальную задержку между каналами. Входная ёмкость каждого канала не превышает 3 пикофарады, что снижает нагрузку на тестируемую схему. Пробник RPL2316 оснащён защитой от перенапряжений до плюс-минус 40 вольт, что предотвращает повреждение как самого пробника, так и подключённого осциллографа при ошибках подключения или переходных процессах в цепи.

Преимущества Rigol RPL2316

• Ключевое преимущество пробника RPL2316 — его полная интеграция в измерительную платформу Rigol, что обеспечивает бесшовную работу без необходимости дополнительной калибровки или настройки временных сдвигов.
• Благодаря низкой входной ёмкости и высокой помехоустойчивости, пробник точно передаёт фронты импульсов и сохраняет временные соотношения между сигналами, что критично при анализе последовательных шин и параллельных шин данных.
• Конструкция включает гибкие подводящие провода длиной 25 сантиметров и миниатюрные зажимы, позволяющие подключаться к контактам с шагом 1,27 миллиметра и менее.
• Пробник Rigol RPL2316 поддерживает аппаратную декодировку протоколов, включая SPI, I2C, UART, CAN и LIN, при использовании с совместимыми осциллографами, что ускоряет отладку встроенных систем и промышленной электроники.

Комплектация Rigol RPL2316

В комплект поставки пробника Rigol RPL2316 входят: логический пробник Rigol RPL2316 — 1 штука, набор из 16 цветных маркированных проводов длиной 25 сантиметров, комплект из 16 миниатюрных зажимов типа «крокодил», комплект из 16 съёмных наконечников с пружинным контактом, руководство по эксплуатации — 1 экземпляр.

Применение Rigol RPL2316

• Пробник Rigol RPL2316 применяется при отладке цифровых схем, где требуется одновременный анализ состояния нескольких линий: при верификации работы микроконтроллеров, программируемых логических интегральных схем, шин памяти, интерфейсов ввода-вывода и систем управления.
• Особенно эффективен при поиске временных сбоев, глитчей, нарушений синхронизации и ошибок передачи данных в последовательных протоколах.
• Используется в разработке встраиваемых систем, диагностике промышленного оборудования, ремонте телекоммуникационных устройств и в учебных лабораториях, где важна точность и надёжность захвата цифровых событий.

Технические характеристики Rigol RPL2316

• Количество каналов 16
• Диапазон пороговых уровней ±20 В
• Погрешность установки уровня порога ± 100 мВ +3% от установленного значения
• Максимальное входное напряжение ±40 В пик
• Минимальное входное напряжение 500 мВп-п
• Минимальная длительность импульса 5 нс
• Входной импеданс 101 кОм || 8 пФ
• Длина кабеля анализатора 100 см
• Длина кабеля клипсы около 15 см
• Рабочая температура/влажность 0~50°C
