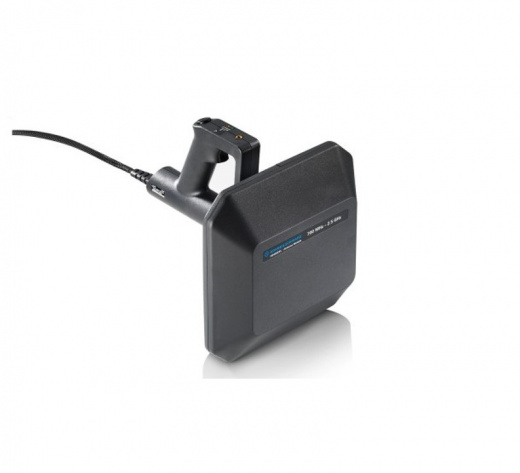

Антенна R&S HE400BC — пассивное решение для поиска источника радиоизлучения и помех в диапазоне 8 кГц – 20 ГГц. Компактный прибор весом 1 кг с механическим компасом идеален для мобильных групп радиомониторинга, использующих приемники PR200 и анализаторы FSH.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S HE400BC: Универсальное решение для пеленгации в диапазоне от 8 кГц до 20 ГГц
R&S HE400BC — это профессиональное техническое решение от компании Rohde & Schwarz, предназначенное для оперативного поиска источников радиоизлучения и локализации помех в широчайшем частотном направлении. Эта пассивная портативная направленная антенна сочетает в себе эргономичность, надежность и высокую точность перемещения, что делает ее незаменимым помощником для специалистов по радиомониторингу.
Преимущества R&S HE400BC
- Исключительный диапазон частот: Поддержка работы от 8 кГц до 20 ГГц. Позволяет использовать одну антенную рукоятку для решения большинства задач в полевых условиях.
- Полностью пассивная конструкция: Модель R&S HE400BC (Basic Handheld) не содержит встроенного малошумящего усилителя (МШУ/LNA), что исключает необходимость в электропитании и сводит к минимуму переносимые потери.
- Эргономика и малый вес: Конструкция и современные материалы позволяют весить устройство около 1 кг, что гарантирует работу оператора без утомления в течение длительного времени.
- Универсальность поляризации: Сменные устройства позволяют принимать сигналы как с вертикальной, так и с горизонтальной линейной поляризацией.

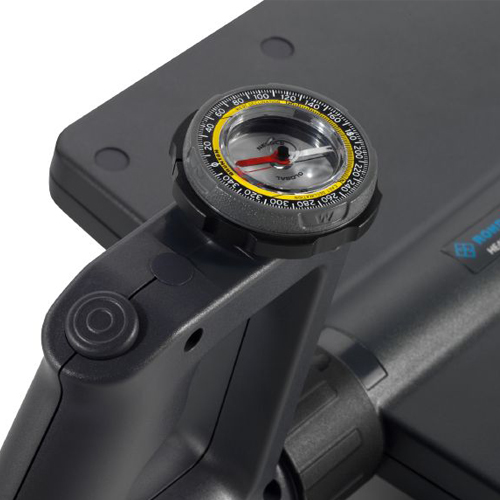

- Интегрированный компас: Рукоятка оснащена механическим компасом для точного определения азимута источника сигнала.

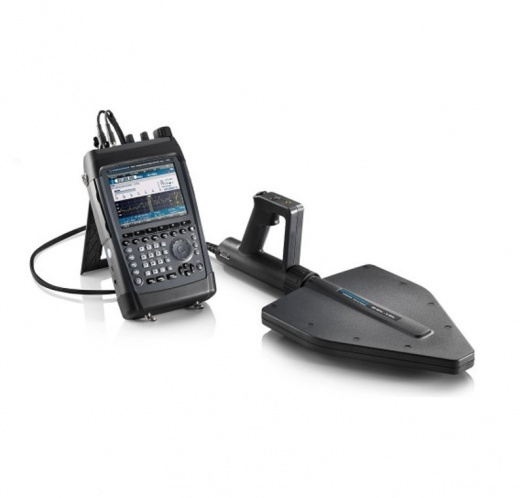

- Совместимость: Оптимизирован для работы с портативными приемниками PR200, PR100, а также анализаторами серий FSH, Spectrum Rider FPH и Cable Rider ZPH.
Комплектация R&S HE400BC
Базовая конфигурация R&S HE400BC включает в себя следующие элементы:
- Антенная рукоятка : Основное удерживающее устройство с механизмом фиксации креплений.
- Набор приборов : Специализированный ВЧ-кабель (высокочастотный кабель) для подключения к соответствующему типу приемника или анализатора.
- Документация : Руководство по эксплуатации и паспорт устройства.
Обратите внимание: антенные модули под различные частотные поддиапазоны (например, HE400HF, HE400VHF, HE400UWB, HE400LP или HE400SHF) заказываются отдельно в зависимости от ваших задач.
Применение R&S HE400BC
R&S HE400BC находит широкое применение в следующих областях:
- Поиск помех: Идентификация и локализация непреднамеренных радиопомехов в традиционных и промышленных условиях.
- Радиомониторинг: контроль использования радиочастотного излучения и обнаружение несанкционированных передатчиков.
- Обслуживание сетей связи: Проверка зональных покрытий и поиск проблемных участков в сетях сотовой и ведомственной связи.

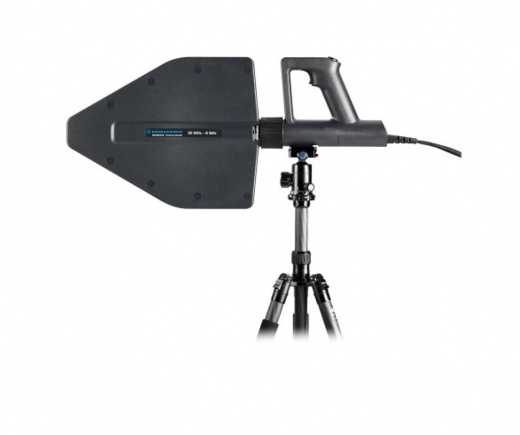

- Работа в полевых условиях: Благодаря наличию резьбы для установки на штатив и адаптера для крепления смартфона или планшета, антенна удобна для создания мобильных постов пеленгации.
Опции R&S HE400BC
| Название характеристики | Описание |
|---|---|
| R&S®HE400BC | Базовая ручная направленная антенна (рукоятка антенны) |

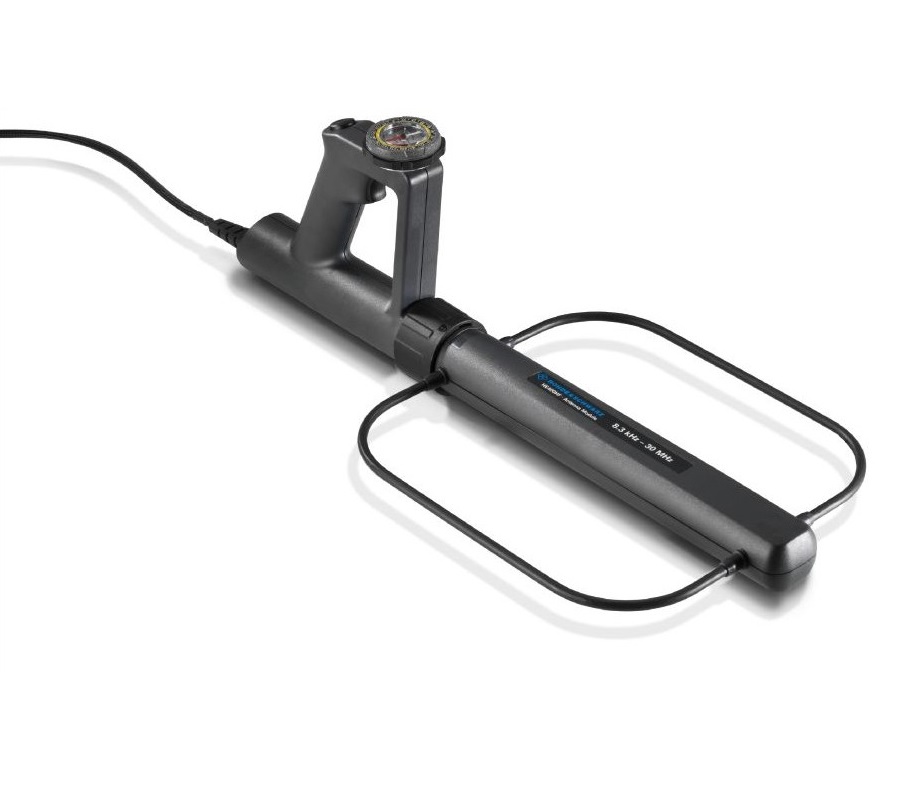

| R&S®HE400HF | Модуль ВЧ-антенны, 8,3 кГц – 30 МГц |

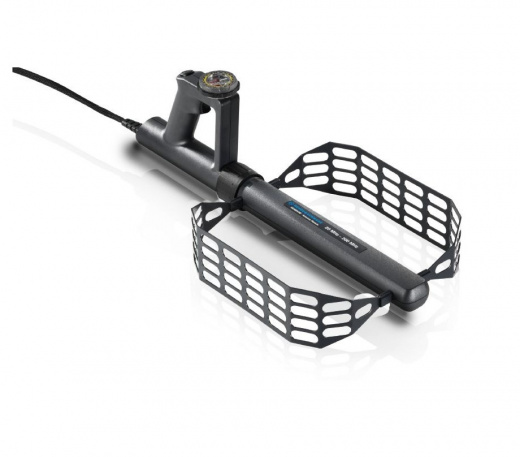

| R&S®HE400VHF | Модуль УКВ-антенны, 20 МГц – 200 МГц |
| R&S®HE400UWB | Модуль сверхширокополосной антенны, 30 МГц – 6 ГГц |

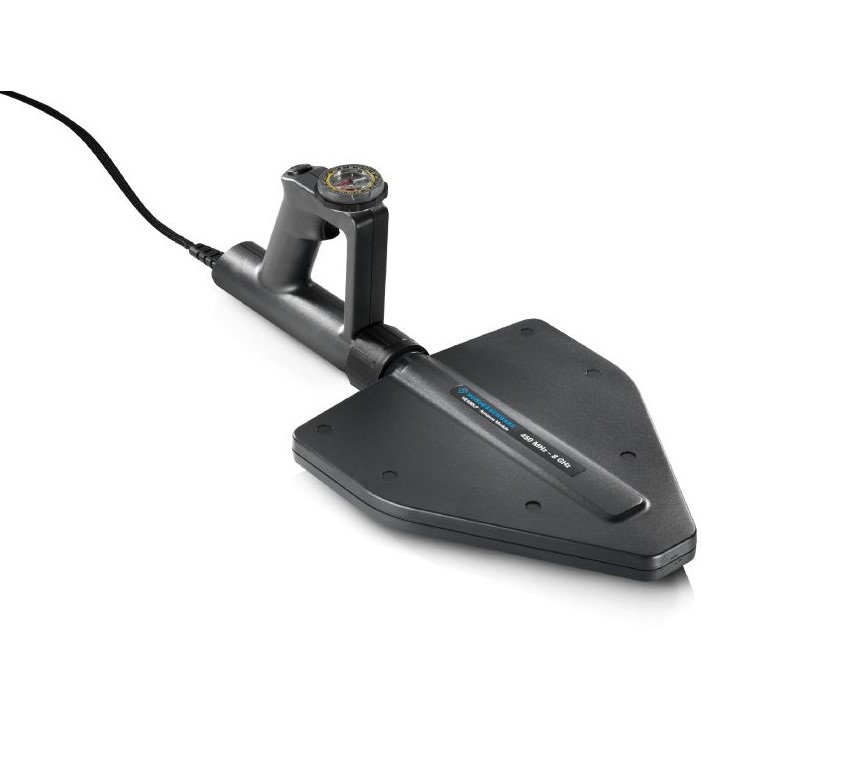

| R&S®HE400LP | Модуль логопериодической антенны, 450 МГц – 8 ГГц |
| R&S®HE400SHF | Модуль СВЧ-антенны, 5 ГГц – 20 ГГц |
| R&S®HE400-KB | RF-кабель для подключения R&S®HE400BC к R&S®PR200/R&S®PR100/FSH/FPH/ZPH или внешним приемникам |
| R&S®HE400Z4 |
Штатив для домашних антенн R&S®HE400 Транспортные сумки/ключи, доступные для различных конфигураций |
Технические характеристики R&S HE400BC
| ВЧ-характеристики антенных модулей | |
|---|---|
| Диапазон частот HE400HF | От 8,3 кГц до 30 МГц |
| Диапазон частот HE400VHF | От 20 до 200 МГц |
| Диапазон частот HE400LP | От 450 МГц до 8 ГГц |
| Диапазон частот HE400UWB | От 30 МГц до 6ГГц |
| Диапазон частот HE400SHF | от 5 ГГц до 20 ГГц |
| Поляризация | настраиваемая, линейная, горизонтальная или вертикальная |
| Входной импеданс | 50 Ом |
| КСВН | <3,5, тип. 2,0 (кроме ВЧ-модуля) |
| ВЧ-характеристики ручки антенны | |
| Интервалы ВВС | от 8,3 кГц до 20 ГГц |
| Номинальный импеданс | 50 Ом |
| КСВН | <2,0, тип. 1,5 |
| Диапазон рабочей температуры | От –10°C до +55°C |
| Диапазон температуры хранения | От –25°C до +70°C |
| Нагрев во влажной среде | 95 % при +25°C/+55°C |
| Размеры и вес (со сверхширокополосным модулем) | |
| Длина × высота x диаметр | прибл. 600 × 285 х 60 мм |
| Вес (ручка антенны с модулем сверхширокополосной антенны) | прибл. 1,0 кг |
