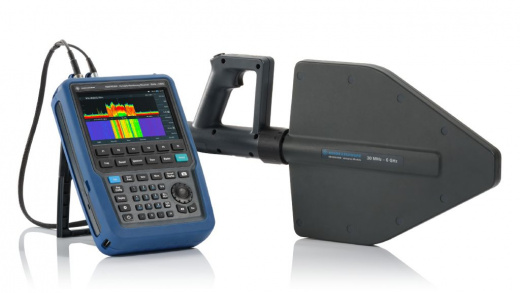

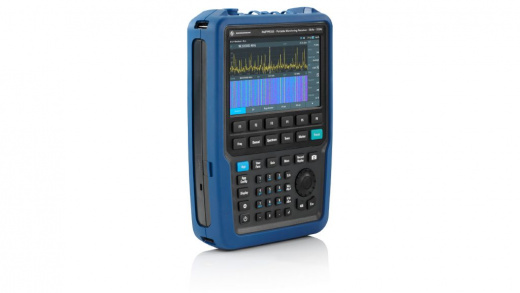

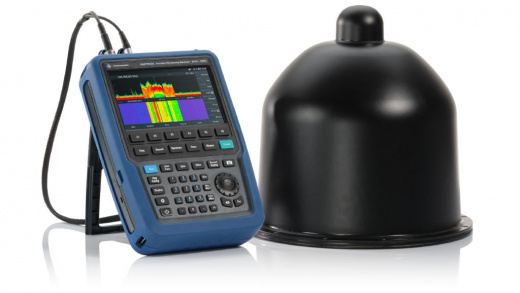

R&S PR300 Портативный мониторинговый приемник

R&S PR300 Портативный мониторинговый приемник

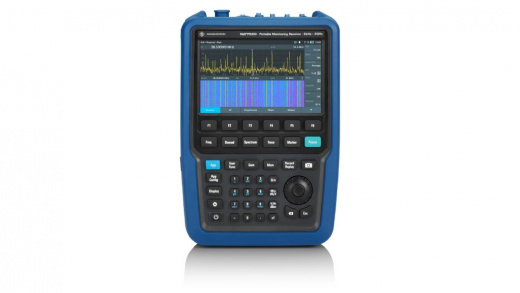

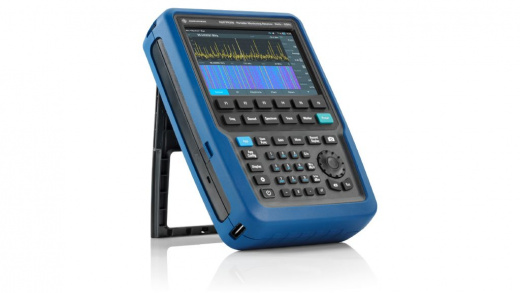

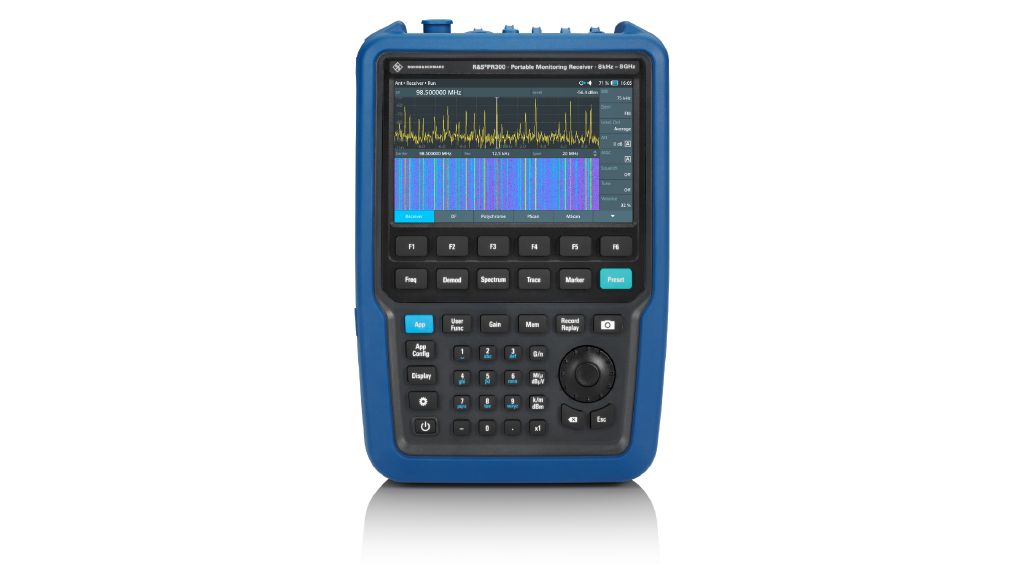

R&S PR300 — это портативный мониторинговый приемник нового поколения от компании Rohde & Schwarz, который устанавливает новые стандарты в области полевого мониторинга спектра и пеленгации. Устройство объединяет в компактном ручном корпусе высокоскоростное сканирование со скоростью более 500 ГГц/с и полосу пропускания в реальном времени 125 МГц, что позволяет обнаруживать даже самые сложные широкополосные сигналы в неизвестной сигнальной среде. Приемник предназначен для широкого круга задач — от контроля соблюдения частотного законодательства и обеспечения качества обслуживания (QoS) для операторов сетей до военных и разведывательных применений.

Несмотря на портативный размер, R&S PR300 обладает всеми профессиональными функциями старшей модели R&S PR200, включая частотный диапазон от 8 кГц до 8 ГГц, анализ во временной области и запись/анализ I/Q-данных. Приемник надежно обнаруживает сигналы в диапазоне от 8 кГц до 8 ГГц, а с помощью внешних преобразователей R&S HE400DC и R&S HE800-DC30 диапазон может быть расширен до 20 ГГц и 33 ГГц соответственно. Тщательно продуманная архитектура и технология приемника позволяют справляться со все более сложными операциями по работе со спектром, такими как мониторинг, обнаружение сигналов, поиск источников помех, пеленгация и определение географического положения.

Технические характеристики R&S PR300

Применение и назначение R&S PR300

• Радиомониторинг и контроль соблюдения частотного законодательства: Приемник идеально подходит для гражданских органов власти, выполняющих измерения в соответствии с рекомендациями МСЭ, а также для обеспечения соблюдения лицензионных требований при использовании спектра на крупных мероприятиях.
• Поиск и локализация источников помех: Благодаря сверхвысокой скорости сканирования и точной пеленгации, R&S PR300 позволяет оперативно обнаруживать и локализовать как случайные, так и преднамеренные помехи в коммерческих сетях 5G, LTE и других стандартах.
• Обеспечение качества обслуживания (QoS) сетей: Операторы сетей могут использовать приемник для мониторинга параметров сигналов, выявления проблем с покрытием и оптимизации работы сетевой инфраструктуры.
• Военные и разведывательные задачи: Прибор востребован в оборонных и разведывательных структурах для радиоэлектронной разведки, анализа спектра и быстрого реагирования на угрозы в радиочастотном пространстве.

Ключевые особенности и встроенные функции R&S PR300

• Сверхвысокая скорость сканирования более 500 ГГц/с: Обеспечивает обнаружение самых быстрых и кратковременных сигналов, включая скачущие по частоте (frequency hopping) и короткие импульсные излучения, которые остаются невидимыми для стандартных приемников.

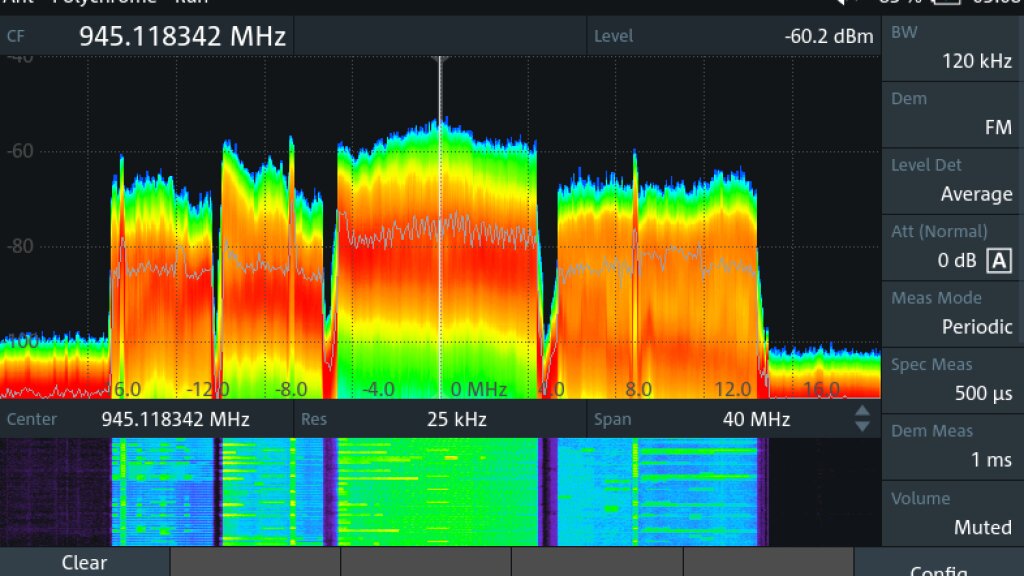

• Полоса пропускания в реальном времени 125 МГц: Позволяет осуществлять бесшовный мониторинг широкополосных сигналов и обнаруживать переходные процессы, что критически важно для работы с современными высокоскоростными технологиями связи.
• Одноканальная пеленгация с точностью менее 1 градуса: На основе корреляционного интерферометра с пеленгаторной антенной R&S ADDx07 обеспечивает высокоточное определение направления на источник сигнала.

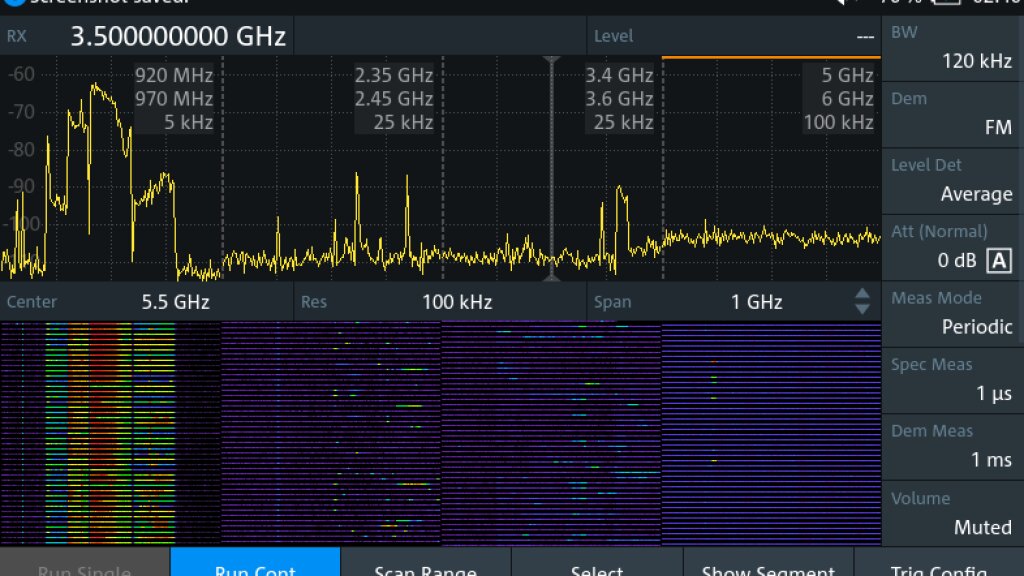

• Сегментированное сканирование до четырех прерывающихся диапазонов: Позволяет пользователям одновременно отслеживать несколько разнесенных частотных участков, фокусируясь только на интересующих диапазонах.
• Расширенные режимы сканирования: Поддерживаются различные режимы, включая панорамное сканирование (PSCAN), горизонтальное сканирование (HSCAN), частотное сканирование (FSCAN) и сканирование по памяти (MSCAN), с гибкими настройками триггеров.
• Стробированный по времени спектр: Позволяет изолировать сигналы от разных передатчиков в одном спектре, что особенно полезно для анализа сигналов в сетях TDD, где восходящий и нисходящий каналы разделены во времени.
• Анализ сигналов во временной и частотной областях: Режим нулевой полосы обзора (zero span) обеспечивает параллельное представление сигналов в частотной и временной областях с полосой до 125 МГц.
• Запись и воспроизведение трасс, результатов измерений и аудио: Опция R&S PR300-IR позволяет сохранять и воспроизводить спектральные трассы, результаты измерений и аудиосигналы для последующего анализа и документирования.
• Интуитивный ёмкостный сенсорный интерфейс: Управление жестами, аналогичное смартфону, значительно упрощает работу в полевых условиях и сокращает время обучения операторов.

Доступные опции R&S PR300
