Keysight 85054D Калибровочный комплект DC-18 ГГц

Keysight 85054D Высокоточный механический калибровочный комплект DC-18 ГГц: Точность, проверенная временем

Keysight 85054D – это высокоточный механический калибровочный комплект, специально разработанный для обеспечения превосходной калибровки ВАЦ в широком частотном диапазоне от постоянного тока (DC) до 18 ГГц. Комплект 85054D является незаменимым инструментом для инженеров и метрологов, работающих в области радиочастотных (РЧ) и микроволновых технологий, где требуется максимальная точность и надежность результатов.

В отличие от электронных калибровочных модулей (ECal), Keysight 85054D предоставляет традиционный, но проверенный временем метод калибровки, основанный на использовании прецизионных механических стандартов. 85054D идеально подходит для ситуаций, когда требуется абсолютная точность, прослеживаемость к первичным эталонам и возможность ручной верификации каждого калибровочного шага.

Преимущества Keysight 85054D

Выбор калибровочного комплекта напрямую влияет на достоверность всех последующих измерений. Keysight 85054D предлагает ряд существенных преимуществ:

• Высочайшая точность и прослеживаемость: Калибровочный комплект 85054D включает в себя прецизионные механические стандарты (Short, Open, Load, Thru — короткое замыкание, разомкнутая цепь, согласованная нагрузка, сквозное соединение), которые обеспечивают эталонные значения для калибровки ВАЦ. Эти стандарты обладают очень малыми допусками и высокой стабильностью, что гарантирует точные и воспроизводимые результаты, а также полную прослеживаемость к международным метрологическим стандартам.
• Широкий частотный диапазон DC-18 ГГц: Комплект 85054D охватывает обширный диапазон частот от постоянного тока до 18 ГГц, что делает его универсальным решением для калибровки ВАЦ, используемых в различных приложениях – от низкочастотных РЧ до СВЧ-диапазона. Это особенно ценно для тестирования систем связи, радиолокации и других ВЧ/СВЧ устройств.
• Надежные разъемы Type-N (50 Ом): Комплект Keysight 85054D оснащен высококачественными разъемами Type-N (50 Ом), которые известны своей долговечностью, точностью и отличными электрическими характеристиками до 34 ГГц (хотя сам комплект предназначен для калибровки до 18 ГГц, использование этих разъемов обеспечивает превосходную производительность). Эти разъемы минимизируют потери и отражения, обеспечивая стабильное соединение.
• Прочная конструкция для долгой службы: Механические калибровочные стандарты изготовлены из высококачественных материалов, что обеспечивает их долговечность и стабильность характеристик на протяжении длительного срока службы даже при интенсивном использовании в лабораторных и промышленных условиях.
• Полный набор стандартов калибровки: Комплект 85054D содержит все необходимые стандарты для выполнения большинства типов калибровок, включая метод SOLT (Short-Open-Load-Thru) для 2-портовых измерений, что обеспечивает полноценную коррекцию систематических погрешностей ВАЦ.
• Идеально подходит для базовой калибровки: Для пользователей, которым требуется понимание каждого шага калибровки и возможность ручного контроля, механические комплекты предоставляют полную прозрачность процесса.

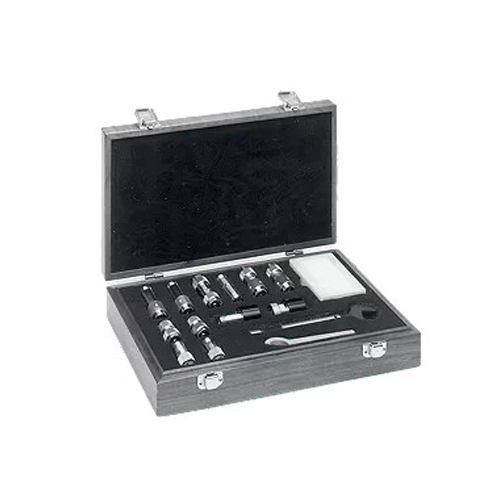

Комплектация Keysight 85054D

Приобретая высокоточный механический калибровочный комплект Keysight 85054D, вы получаете полный набор эталонов, необходимых для точной калибровки вашего ВАЦ:

• Эталон "Короткое замыкание" (Short): Один или несколько прецизионных терминалов короткого замыкания (в зависимости от конфигурации: "male" и "female" разъемы).
• Эталон "Разомкнутая цепь" (Open): Один или несколько прецизионных терминалов разомкнутой цепи ("male" и "female" разъемы).
• Эталон "Согласованная нагрузка" (Load): Один или несколько прецизионных согласованных нагрузок (терминаторов) с волновым сопротивлением 50 Ом ("male" и "female" разъемы).
• Соединительный кабель "Сквозное соединение" (Thru): Высокоточный кабель или адаптер для сквозного соединения (обеспечивает калибровку "сквозного прохода").
• Динамометрический ключ: Специальный ключ для затяжки разъемов с точно заданным моментом, что предотвращает их повреждение и обеспечивает повторяемость электрического контакта.
• Измерительные переходники (при необходимости): Могут включаться для адаптации к различным типам разъемов тестируемых устройств.
• Прочный футляр для хранения: Специально разработанный кейс для безопасного хранения и транспортировки всех компонентов комплекта, защищающий их от повреждений и загрязнений.
• Сертификат калибровки: Документ, подтверждающий метрологические характеристики каждого эталона и их прослеживаемость к национальным и международным стандартам.

Применение Keysight 85054D

Механический калибровочный комплект Keysight 85054D является незаменимым инструментом в следующих областях:

• Научно-исследовательские и опытно-конструкторские работы (НИОКР): Для точной характеристики новых ВЧ/СВЧ компонентов, материалов и систем, где требуется максимальная точность и надежность данных.
• Контроль качества на производстве: На производственных линиях, где необходимо обеспечить строгий контроль качества РЧ-компонентов и модулей, таких как усилители, фильтры, антенны и кабели.
• Калибровочные и метрологические лаборатории: Для регулярной калибровки и поверки векторных анализаторов цепей, а также для обеспечения прослеживаемости измерений к первичным эталонам.
• Образовательные учреждения: Для обучения студентов принципам ВЧ-измерений и калибровки, предоставляя им практический опыт работы с высококлассным оборудованием.
• Аэрокосмическая и оборонная промышленность: При разработке и тестировании высокочастотных систем для радиолокации, связи и электронной борьбы, где требуется исключительная точность и надежность.
• Телекоммуникации: Для измерения и верификации характеристик пассивных и активных компонентов в телекоммуникационных сетях до 18 ГГц.

Технические характеристики Keysight 85054D
