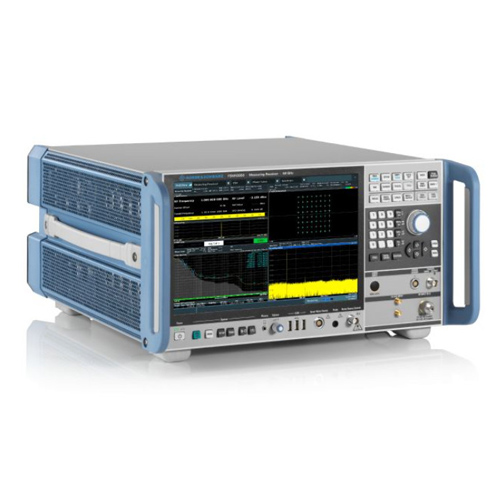

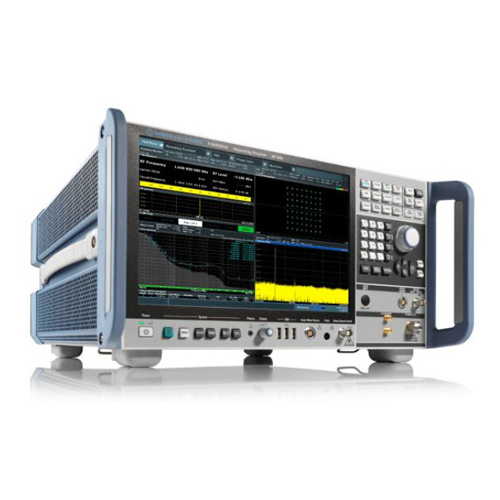

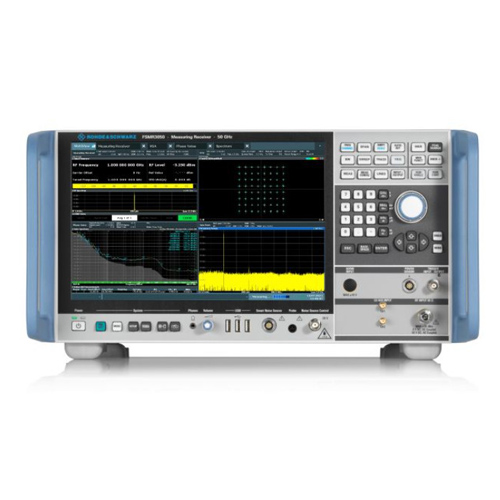

R&S FSMR3026 измерительный приемник от 100 кГц до 26.5 ГГц

Измерительный приемник R&S® FSMR3026 предназначен для калибровки и проверки характеристик генераторов сигналов и аттенюаторов в диапазоне частот от 100 кГц до 26,5 ГГц. Приемник оснащен высокоточным калибратором уровня с широким диапазоном измерения от –152 дБмВт до +30 дБмВт.

Измерительные функции R&S®FSMR3000 включают настраиваемые измерения уровня ВЧ-сигнала, измерения уровней, анализ спектра и аналоговой модуляции. Приемник также поддерживает анализ сигналов с цифровой и аналоговой модуляцией, полоса анализа шириной 80 МГц, анализ импульсов и сигналов VOR/ILS.

Ключевые факты серии R&S® FSMR3000:

* Диапазон частот от 2 МГц до 8/26,5/50 ГГц
* Высокоточный калибратор уровня с широким диапазоном измерения от –152 дБмВт до +30 дБмВт
* Анализатор АМ/ЧМ/ФМ и цифровой модуляции
* Полнофункциональный анализатор спектра и сигналов с полосой анализа шириной до 80 МГц
* Высококлассный анализатор фазовых шумов с кросс-корреляцией, тип. –163 дБн/Гц при отстройке от несущей 10 кГц (1 ГГц)

Настраиваемая калибровка уровня ВЧ-сигнала (TRFL) и измерение мощности:

* Измерительный приемник R&S®FSMR3000 исключает вероятность ошибки измерения уровня благодаря калибровке смежного диапазона.
* В результате пользователи получают преимущество за счет высокой степени линейности прибора на уровне <(0,009 дБ ± 0,005 дБ на интервале 10 дБ) в рамках всего диапазона измерения уровня.

Прямое подключение датчиков мощности для точного измерения мощности:

* Нет необходимости в дополнительном датчике мощности; датчики мощности R&S®NRP легко подключаются и автоматически распознаются.
* Измеритель мощности R&S®NRP50T поддерживает весь диапазон частот от 0 до 50 ГГц, а оснащение датчиками мощности со встроенным делителем мощности упрощает процессы настройки и испытаний.

Анализ модуляции АМ/ЧМ/ФМ:

* Измерение глубины модуляции, девиации частоты или фазы с погрешностью измерения < 0,5 %.
* В R&S®FSMR3000 установлен полнофункциональный встроенный анализатор модуляции, поддерживающий режимы аналоговой модуляции АМ, ЧМ и ФМ.

Полнофункциональный анализатор спектра и сигналов:

* Измерительные функции для спектрального анализа, например гармоник, интермодуляционных составляющих третьего порядка (TOI) и т. д.
* С опцией R&S®FSMR3-B1 измерительный приемник превращается в полнофункциональный анализатор спектра и сигналов, который может измерять интермодуляционные составляющие третьего порядка (TOI), высшие гармоники, коэффициент шума и фазовый шум.

Высококлассный анализатор фазовых шумов:

* Высокая чувствительность наряду с кросс-корреляцией, высокой скоростью и параллельным измерением амплитуды и фазового шума за счет демодуляции в реальном масштабе времени.
* С опцией R&S®FSMR3-B60 измерительный приемник R&S®FSMR3000 превращается в полнофункциональный анализатор фазовых шумов.

Доступные модели серии R&S® FSMR3000:

* R&S®FSMR3008 / 1345.4004.08 - от 100 кГц до 8 ГГц
* R&S®FSMR3026 / 1345.4004.26 - от 100 кГц до 26,5 ГГц
* R&S®FSMR3050 / 1345.4004.50 - от 100 кГц до 50 ГГц

Доступные аппаратные опции серии R&S® FSMR3000:

* R&S®FSMR3-B1 / 1345.3050.08 - Анализатор спектра, от 2 Гц до 8 ГГц для R&S®FSMR3008;
* R&S®FSMR3-B1 / 1345.3050.26 - Анализатор спектра, от 2 Гц до 26 ГГц для R&S®FSMR3026;
* R&S®FSMR3-B1 / 1345.3050.50 - Анализатор спектра, от 2 Гц до 50 ГГц для R&S®FSMR3050;
* R&S®FSMR3-B3 / 1345.3066.02 - Аудиовход и анализ;
* R&S®FSMR3-B4 / 1345.3072.02 - Прецизионный опорный источник OCXO;
* R&S®FSMR3-B8 / 1345.3166.50 - Полоса разрешения до 80 МГц для R&S®FSMR3050, требуется опция R&S®FSMR3-B1;
* R&S®FSMR3-B8 / 1345.3166.26 - Полоса разрешения до 80 МГц для R&S®FSMR3008 и - R&S®FSMR3026, требуется опция R&S®FSMR3-B1;
* R&S®FSMR3-B8E / 1345.3372.02 - Полоса разрешения до 40 МГц Требуется опция R&S®FSMR3-B1;
* R&S®FSMR3-B10 / 1345.3089.02 - Внешнее управление генератором;
* R&S®FSMR3-B13 / 1345.3395.02 - Фильтр верхних частот;
* R&S®FSMR3-B18 / 1345.3095.02 - Запасной твердотельный диск;
* R&S®FSMR3-B24 / 1345.3108.08 - ВЧ-предусилитель, от 100 кГц до 8 ГГц для R&S®FSMR3008;
* R&S®FSMR3-B24 / 1345.3108.26 - ВЧ-предусилитель, от 100 кГц до 26,5 ГГц для R&S®FSMR3026;
* R&S®FSMR3-B24 / 1345.3108.49 - ВЧ-предусилитель, от 100 кГц до 50 ГГц для R&S®FSMR3050;
* R&S®FSMR3-B60 / 1345.3114.08 - Анализатор фазовых шумов с кросс-корреляцией, от 1 МГц до 8 ГГц для R&S®FSMR3008, R;&S®FSMR3-B4;
* R&S®FSMR3-B60 / 1345.3114.26 - Анализатор фазовых шумов с кросс-корреляцией, от 1 МГц до 26 ГГц для R&S®FSMR3026, в т. ч. R&S®FSMR3-B4;
* R&S®FSMR3-B60 / 1345.3114.50 - Анализатор фазовых шумов с кросс-корреляцией, от 1 МГц до 50 ГГц для R&S®FSMR3050, R;&S®FSMR3-B4;
* R&S®FSMR3-B65 / 1345.3120.02 - Вход гетеродина для измерений остаточного фазового шума. Требуется опция R&S®FSV3-K60;
* R&S®FSMR3-B80 / 1345.3608.02 - Ширина полосы анализа 80 МГц.

Доступные опции приложений для измерения:

* R&S®FSMR3-K6 / 1345.3137.02 - Измерения импульсов. (Требуется опция R&SFSMR3-B1)
* R&S®FSMR3-K7 / 1345.3389.02 - Анализ модуляции АМ/ЧМ/ФМ (Требуется опция R&S®FSMR3-B1)
* R&S®FSMR3-K15 / 1345.3143.02 - Измерения сигналов VOR/ILS (Требуется опция R&SFSMR3-B1)
* R&S®FSMR3-K30 / 1345.3637.02 - Измерения коэффициента шума. (Требуется опция R&S®FSMR3-B1, рекомендуется опция R&S®FSMR-B24)
* R&S®FSMR3-K40 / 1345.3620.02 - Измерения фазового шума. (Измерения фазового шума без кросс-корреляциии; требуется опция R&S®FSMR3-B1)
* R&S®FSMR3-K50 / 1345.3966.02 - Ложные измерения
* R&S®FSMR3-K70 / 1345.3150.02 - Векторный анализ сигналов. (Требуется опция R&S®FSMR3-B1)
* R&S®FSMR3-K70P / 1345.3720.02 - Измерения BER PRBS. (Требуются опции R&S®FSMR3-B1 и R&S®FSMR3-K70)
* R&S®FSMR3-K70M / 1345.3737.02 - Многомодуляционный анализ. (Требуются опции R&S®FSMR3-B1 и R&S®FSMR3-K70)

Безопасность прибора:

* R&S®FSMR3-K33 / 1345.3743.02 - Безопасная защита от записи твердотельного накопителя

Здравоохранение и утилизация:

* R&S®FSMR3-K980 / 1345.3808.02 - Служба мониторинга состояния и использования

Краткая спецификация серии R&S®FSMR3000:

* Частотный диапазон:
    + R&S®FSMR3008: от 100 кГц до 8 ГГц
    + R&S®FSMR3026: от 100 кГц до 26,5 ГГц
    + R&S®FSMR3050: от 100 кГц до 50 ГГц
* Опорная частота, внутренняя:
    + Точность: ±(время с момента последней корректировки × скорости старения + температурный дрейф + точность калибровки)
    + Выдержка в год: ±1 × 10–7
    + Температурный дрейф (от 0 °C до +50 °C): ±1 × 10–7
    + Достижимая точность начальной калибровки: ±1 × 10–8
* Измерения с помощью частотомера:
    + Чувствительность: –120 дБм (от 100 кГц до 26,5 ГГц), –100 дБм (от 26,5 ГГц до 50 ГГц)
    + Разрешающая способность частотомера: 0,001 Гц
    + Точность подсчета: Сигнал/шум > 25 дБ ±(частота × точность опорной точки + 1/2 (последняя цифра))
