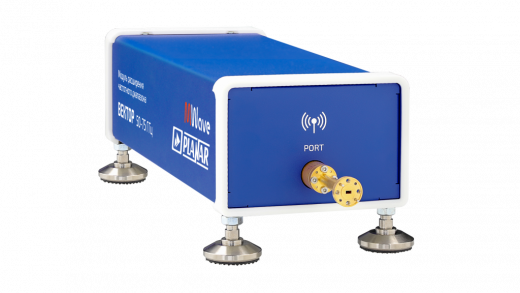

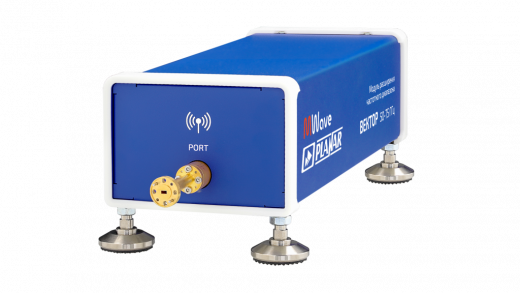

Модули расширения частотного диапазона ВЕКТОР 50-75 ГГц - это высокотехнологичное решение, разработанное для расширения функциональности измерительного оборудования, работающего в диапазоне частот 50-75 ГГц. Данные модули предназначены для использования совместно с векторными анализаторами цепей (ВАЦ) серии "Кобальт", обеспечивая возможность проведения точных и достоверных измерений параметров устройств, работающих в миллиметровом диапазоне волн.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Модули расширения частотного диапазона ВЕКТОР 50-75 ГГц - это высокотехнологичное решение, разработанное для расширения функциональности измерительного оборудования, работающего в диапазоне частот 50-75 ГГц. Данные модули предназначены для использования совместно с векторными анализаторами цепей (ВАЦ) серии "Кобальт", обеспечивая возможность проведения точных и достоверных измерений параметров устройств, работающих в миллиметровом диапазоне волн.
Преимущества использования ВЕКТОР 50-75 ГГц
- Расширение частотного диапазона: МРЧД ВЕКТОР 50-75 ГГц позволяет значительно расширить частотный диапазон вашего измерительного оборудования, открывая возможности для исследования и анализа устройств, работающих в диапазоне 50-75 ГГц.
- Высокая точность измерений: Благодаря применению передовых технологий и высококачественных компонентов, МРЧД ВЕКТОР 50-75 ГГц обеспечивает высокую точность и достоверность измерений, что особенно важно для критически важных приложений.
- Простота интеграции: МРЧД ВЕКТОР 50-75 ГГц легко интегрируется с ВАЦ серии "Кобальт", обеспечивая удобство и простоту использования.
- Широкий спектр применения: МРЧД ВЕКТОР 50-75 ГГц может быть использован в различных областях, включая разработку и производство радиоэлектронной аппаратуры, телекоммуникации, аэрокосмическую промышленность и другие.
Технические характеристики ВЕКТОР 50-75 ГГц
| Характеристика | Значение | ||
|---|---|---|---|
| Характеристика | ВЕКТОР 50-75 ГГц | ВЕКТОР 75-110 ГГц | ВЕКТОР 110-170 ГГц |
| Диапазон частот, ГГц | 50-75 | 75-110 | 110-170 |
| Типичная выходная мощность, дБм | 14 | 10 | -2 |
| Типичная выходная мощность с опцией встроенного аттенюатора, дБм | 12 | 8 | -4 |
| Типичный динамический диапазон при полосе фильтра ПЧ 10 Гц, дБ | 120 | 120 | 110 |
| Диапазон перестройки аттенюатора, дБ | от 0 до -35 | от 0 до -35 | от 0 до -35 |

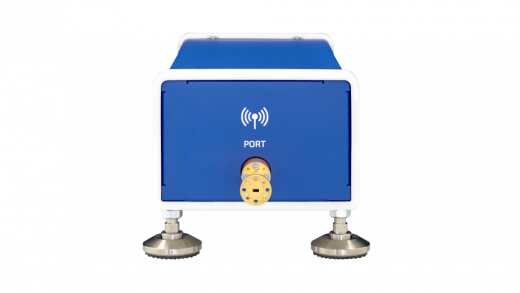

| Тип разъёма измерительного порта | WR15, UG-385/U | WR10, UG-387/U-M | WR6, UG-387/U-M |
| Время непрерывной работы, ч | 16 | 16 | 16 |
| Тип соединителя измерительного порта | WR-15 IEEE 1785-2a совместим с UG-385/U | WR-10 IEEE 1785-2a совместим с UG-387/UM | WR-06 IEEE 1785-2a совместим с UG-387/UM |

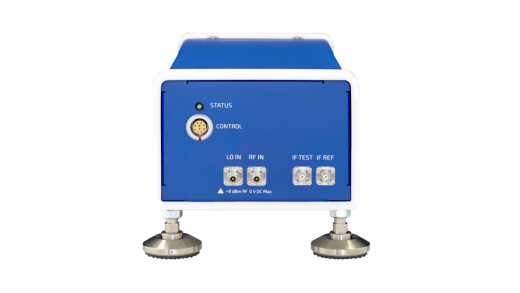

| Тип разъема входов «RF», «LO» | 3,5 мм, розетка | 3,5 мм, розетка | 3,5 мм, розетка |
| Тип разъема входов «IF» | SMA, розетка | SMA, розетка | SMA, розетка |
| Подключение к ВАЦ для управления и питания | LEMO B-series (Lemo 2B FGG.310), протокол SPI | ||
| Питание | +12 В при 1 А | ||
| Потребляемая мощность, Вт | 12 | 12 | 12 |
| Габаритные размеры (Д х Ш х В), мм | 347 х 140 х 93 | 347 х 140 х 93 | 297 х 120 х 93 |
| Масса, кг | 3,3 | 3,3 | 3,3 |
| Рабочие условия эксплуатации: Температура окружающего воздуха, °С | от +15 до +30 | ||
| Относительная влажность воздуха, % | от 40 до 90 | ||
| Атмосферное давление, кПа | от 70 до 106 | ||
Комплектация ВЕКТОР 50-75 ГГц
| Наименование | Кол-во, шт. | Примечание |
|---|---|---|
| Модуль расширения частотного диапазона | 1 | |
| Кабель управления | 1 | Длина 2,0 м |
|
Кабель RF
SMA, вилка - SMA, вилка |
1 | Длина 1,2 м |
|
Кабель LO
SMA, вилка - SMA, вилка |
1 | Длина 1,2 м |
| Переход коаксиальный с соединителями 3,5 мм (розетка - розетка) | 1 | |
|
Кабель IF
SMA, вилка - SMA, вилка |
2 | Длина 1,2 м |
| Волноводная секция | 1 | |
| Комплект болтов для соединения волноводных фланцев (8 штук) | 1 | |
| Отвёртка hex 2 | 1 | |
| Формуляр | 1 | |
| ВЕКТОR-KH наборы калибровочных мер волноводных | опционально |
|
| Регулируемая ножка | опционально |
|
| Система для позиционирования | опционально |
|
Опции модуля ВЕКТОР
| Модификация модуля | Опция | Описание |
|---|---|---|
| ВЕКТОР 50 - 75 ГГц |
A75 (1)
B78 |
аппаратная опция встроенного электронного аттенюатора |
| диапазон частот 53-78 ГГц | ||
| ВЕКТОР 75 - 110 ГГц | A110 | аппаратная опция встроенного электронного аттенюатора |
| ВЕКТОР 78 - 118 ГГц | A118 | аппаратная опция встроенного электронного аттенюатора |
| A170 (3) | аппаратная опция встроенного электронного аттенюатора | |
| ВЕКТОР 110 - 170 ГГц | B178 | диапазон частот 118-178 ГГц |
Примечания:
- Верхняя граница диапазона рабочих частот для опции A75 равна 78 ГГц при наличии опции B78.
- Верхняя граница диапазона рабочих частот для опции A170 равна 178 ГГц при наличии опции B178.
