Планар Кобальт-М СМ222А — двухпортовый векторный анализатор цепей для прецизионных измерений S-параметров в диапазоне от 100 кГц до 22,5 ГГц. Динамический диапазон до 142 дБ, минимальное время измерения 10 мкс. Гибкая конфигурация портов, поддержка импульсных режимов, измерение коэффициента шума и точки компрессии. Программное обеспечение S2VNA.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

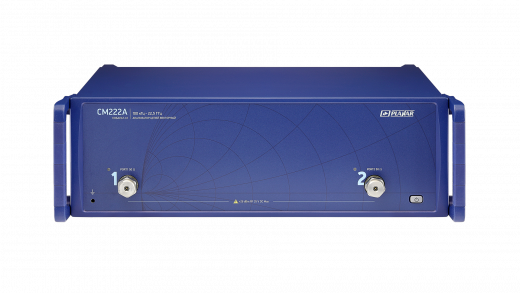

Планар Кобальт-М СМ222А Анализатор цепей векторный

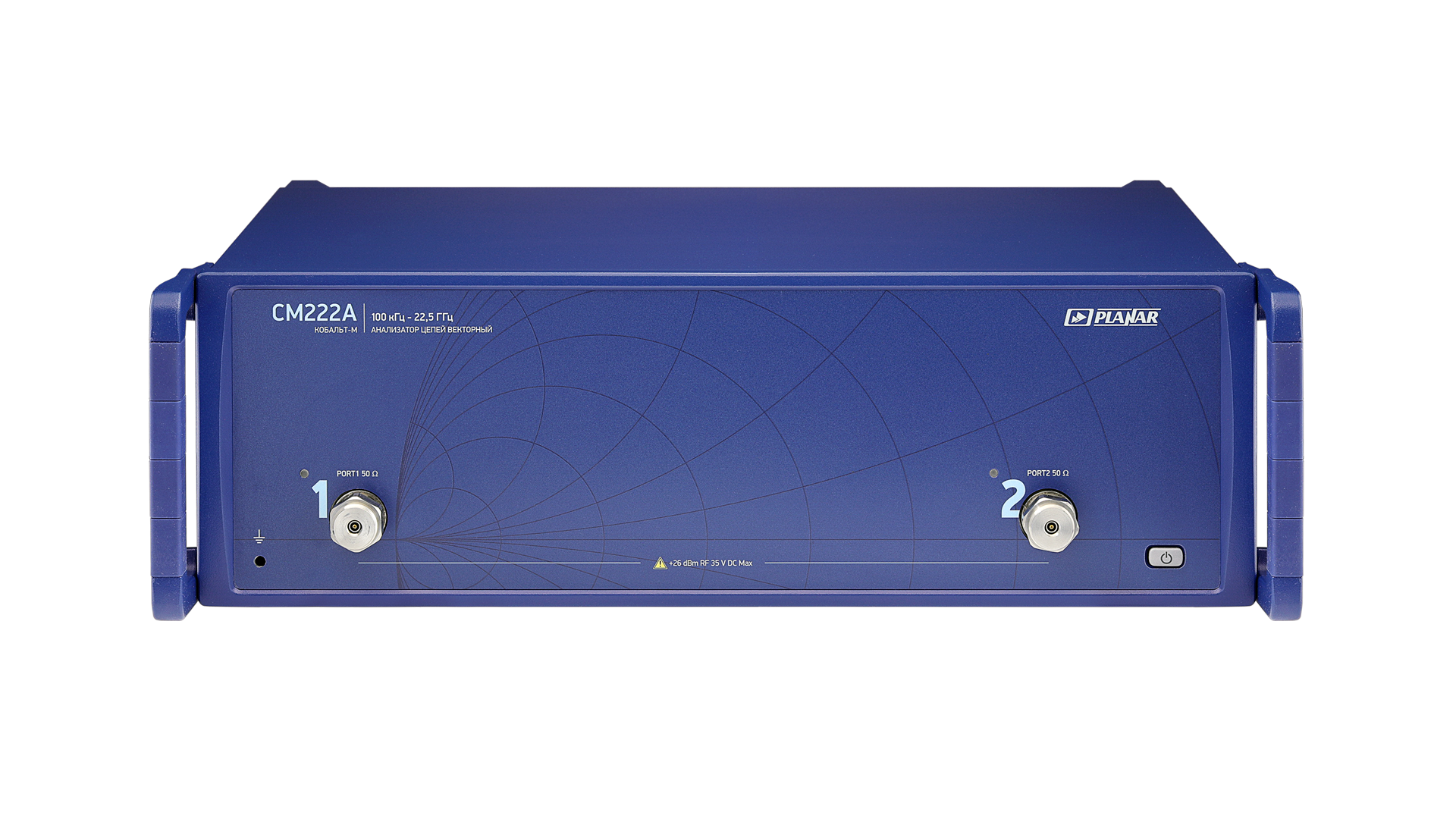

Планар Кобальт-М СМ222А — это высокопроизводительный двухпортовый векторный анализатор цепей (ВАЦ), предназначенный для прецизионных измерений S-параметров в диапазоне частот от 100 кГц до 22,5 ГГц. Прибор построен на модульной архитектуре с возможностью гибкой конфигурации измерительных портов, что позволяет адаптировать анализатор под любые исследовательские и производственные задачи. Высокий динамический диапазон и низкий уровень собственных шумов обеспечивают измерение устройств с большими затуханиями и высоким динамическим диапазоном.
Анализатор позволяет измерять все элементы матрицы рассеяния (S11, S21, S12, S22), а также выполнять абсолютные измерения мощности. Благодаря возможности работы со сдвигом по частоте, скалярному и векторному методам измерений смесителей, а также поддержке импульсных режимов (опция PLS), прибор идеально подходит для тестирования смесителей, умножителей, усилителей мощности и других частотно-преобразующих устройств. Управление прибором осуществляется через программное обеспечение S2VNA, работающее под управлением ОС Windows, что обеспечивает простоту интеграции в автоматизированные измерительные комплексы.
Технические характеристики Планар Кобальт-М СМ222А
| Наименование характеристики | Значение |
|---|---|
| Диапазон рабочих частот | от 100 кГц до 22,5 ГГц |
| Импеданс | 50 Ом |
| Количество измерительных портов | 2 порта, NMD 3,5 мм, вилка |
| Измеряемые параметры | S11, S21, S22, S12, абсолютные измерения, калькулятор трасс |
| Динамический диапазон измерений (ПППЧ 10 Гц) | до 142 дБ |
| Минимальное время измерения на одной частоте | 10 мкс |
| Количество точек измерения за одно сканирование | от 2 до 500 001 |
| Число каналов | до 16 логических независимых измерительных каналов |
| Минимальный шаг установки частоты | 1 Гц |
| Погрешность установки частоты | ±2×10⁻⁶ |
| Диапазон регулирования выходной мощности: минимальный уровень | –60 дБм |
| Диапазон регулирования выходной мощности: максимальный уровень | до +15 дБм |
| Максимальный диапазон свипирования | не хуже 70 дБ |
| Полоса пропускания измерительного фильтра, непрерывный режим | от 1 Гц до 7 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 |
| Полоса пропускания измерительного фильтра, импульсный режим (опция PLS) | от 1 Гц до 30 МГц |
| Разъем интерфейса подключения | USB 2.0 |
| Габаритные размеры (Д × Ш × В) | 410 × 450 × 140 мм |
| Масса | 15 кг |
| Программное обеспечение | S2VNA |
Применение и назначение Кобальт-М СМ222А
- Разработка и тестирование СВЧ-устройств: Измерение S-параметров фильтров, усилителей, аттенюаторов, антенн и других двухпортовых компонентов на этапах разработки и доводки.
- Измерение параметров смесителей и умножителей: Поддерживаются скалярный и векторный методы измерений смесителей, что позволяет характеризовать повышающие и понижающие преобразователи частоты, многоступенчатые преобразователи, умножители и делители частоты, а также измерять гармоники и интермодуляционные искажения.
- Измерение коэффициента шума: Программно-аппаратное решение NF позволяет проводить оперативную проверку усилительных и приемных устройств в условиях промышленного производства.
- Анализ целостности сигналов и временной анализ: Функция временной селекции позволяет определять местоположение и характер неоднородностей в тракте, что критично для диагностики кабелей и линий передачи.
Ключевые особенности Кобальт-М СМ222А
- Высокий динамический диапазон — до 142 дБ обеспечивает измерение устройств с большими затуханиями и высоким динамическим диапазоном.
- Высокая производительность — минимальное время измерения на одной частоте составляет 10 мкс, количество точек за одно сканирование достигает 500 001, что позволяет существенно ускорить процесс тестирования.
- Широкий диапазон выходной мощности — от –60 до +15 дБм позволяет тестировать устройства с различными уровнями входного сигнала.
- Гибкая конфигурация измерительных портов — анализатор может поставляться в нескольких конфигурациях: без прямого доступа к приёмникам и источнику сигналов; с прямым доступом; с прямым доступом и дополнительными перемычками в трактах источников сигналов.
- Импульсные измерения (опция PLS) — встроенные генераторы импульсов и импульсные модуляторы позволяют формировать импульсный СВЧ-сигнал без внешних модуляторов. Поддерживаются два типа модуляторов: «нормальный» (высокое затухание в паузе) и «быстрый» (короткие импульсы). Сигналы видеоимпульсов выводятся на заднюю панель для синхронизации с внешними устройствами.
- Измерение коэффициента шума (опция NF) — программно-аппаратное решение для оперативной проверки усилительных и приемных устройств. Включает измерительный приёмник, малошумящие усилители с соединителем для датчика температуры и встроенным модулятором, генератор шума и программу NF.
- Измерение точки компрессии и гармоник (опция ACP) — инструмент для характеризации усилителей в непрерывном и импульсном режимах. Поддерживаются четыре алгоритма измерения точки компрессии, панорамный режим с автоматическим поиском опорной точки, автоматизированное измерение гармоник. Результаты выводятся в 3D и экспортируются в csv.
- Анализ во временной области (опция TD) — функция временной селекции позволяет устранить нежелательные либо выделить полезные отклики в исследуемой цепи. Используется для проверки качества тракта, определения места повреждения кабеля, характеризации импеданса линии передачи, настройки фильтров.
- Программное обеспечение S2VNA — поставляется для Windows, по запросу — для Linux. Поддерживает до 16 логических каналов, различные режимы детектирования, удобный графический интерфейс, удалённое управление через SCPI.
Доступные опции Кобальт-М СМ222A
| Наименование | Описание |
|---|---|
| Базовые конфигурации | |
| 000 | Конфигурация измерительных портов без прямого доступа к приёмникам и источнику сигналов. |
| 001 | Прямой доступ к приёмникам и источникам сигналов. |
| 002 | Прямой доступ к приемникам и источникам сигналов с дополнительными перемычками в трактах источников сигналов нечётных измерительных портов. |
| 003 | Прямой доступ к приемникам и источникам сигналов с дополнительными перемычками в трактах источников сигналов всех измерительных портов. |
| 004 | Пользовательская конфигурация прямого доступа к приёмникам и источникам сигналов. |
| Аппаратные опции | |
| AMP-20-LSU | Предусилитель для измерения КШ (требуется опция NF и внешний ГШ) |
| Программно-аппаратные опции | |
| FX | Включает доступ к трактам ПЧ и гетеродину, а также возможность управления внешними модулями расширения частоты (МРЧД) серий TFE и ВЕКТОР. Также возможно подключение МРЧД других производителей, совместимых по значениям частот и уровней. |
| PLS | Активирует встроенные генераторы импульсов и импульсные модуляторы. Позволяет формировать импульсный стимулирующий СВЧ-сигнал без использования внешних модуляторов. Поддерживаются два типа модуляторов: «нормальный» (высокое затухание в паузе) и «быстрый» (короткие импульсы). Сигнал с генераторов видеоимпульсов выводится на заднюю панель для синхронизации. |
| Программные опции | |
| MXR | Программная опция для измерения параметров устройств с преобразованием частоты: смесителей (повышающие и понижающие преобразователи, многоступенчатые преобразователи), умножителей и делителей частоты. |
| TD | Программная опция, обеспечивающая анализ характеристик устройств во временной области. |
| NF | Программно-аппаратное решение для оперативной проверки усилительных и приемных устройств. Включает измерительный приёмник (анализатор цепей), малошумящие усилители (МШУ) с соединителем для датчика температуры и встроенным модулятором, генератор шума и программу NF. |
| AFR | Программа для определения параметров измерительной оснастки и смещения плоскости калибровки к контактам СВЧ-компонентов. Выполняет вычисление импульсной и переходной характеристики, преобразование импеданса, перенос плоскости калибровки. Представляет собой мастер из 6 шагов с интерактивными подсказками. |
| ACP | Инструмент для характеризации усилителя в непрерывном и импульсном режимах. Поддерживаются 4 алгоритма измерения точки компрессии, панорамный режим с автоматическим поиском опорной точки, автоматизированное измерение гармоник. Результаты выводятся в 3D и экспортируются в csv. |
| Сервисные опции | |
| EXW5 | Опция расширения гарантийного срока на векторный анализатор цепей СМ244B до 5 лет. |
