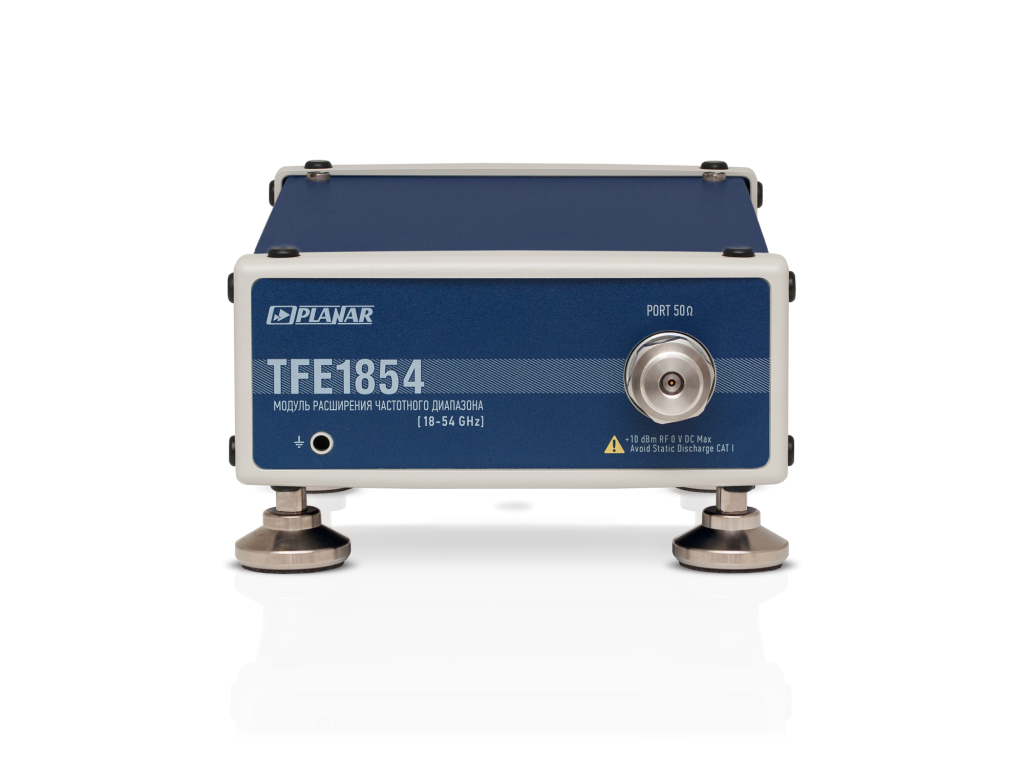

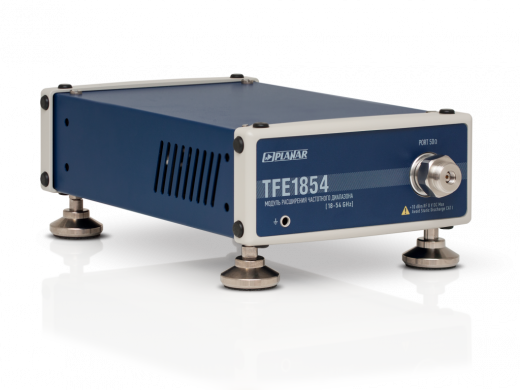

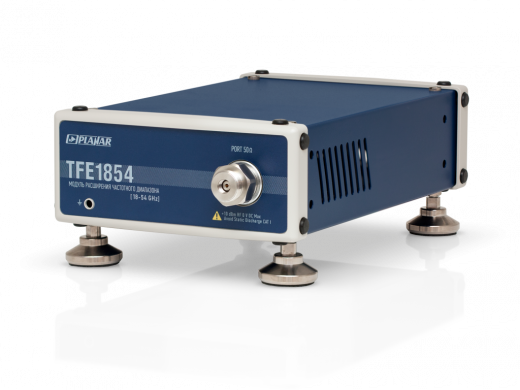

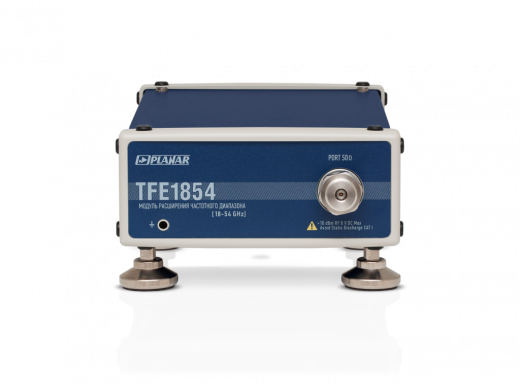

Модуль расширения частотного диапазона TFE1854 - это высокотехнологичное устройство, предназначенное для расширения частотного диапазона векторных анализаторов цепей серии "Кобальт". Он обеспечивает возможность проведения точных и надежных измерений параметров S-параметров многополюсников в диапазоне частот до 54 ГГц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Модуль расширения частотного диапазона TFE1854 - это высокотехнологичное устройство, предназначенное для расширения частотного диапазона векторных анализаторов цепей серии "Кобальт". Он обеспечивает возможность проведения точных и надежных измерений параметров S-параметров многополюсников в диапазоне частот до 54 ГГц.
Преимущества модуля TFE1854
- Расширенный частотный диапазон модуля TFE1854 от 18 до 54 ГГц, что позволяет значительно расширить частотный диапазон вашего измерительного оборудования, открывая новые возможности для исследований и разработок в области высоких частот.
- Высокая точность измерений: благодаря применению передовых технологий и компонентов, модуль TFE1854 обеспечивает высокую точность и стабильность измерений, что гарантирует достоверность полученных результатов.
- Простота использования: модуль TFE1854 легко подключается к векторному анализатору цепей и не требует специальных навыков для работы с ним. Интуитивно понятный интерфейс обеспечивает быстрое освоение и эффективное использование устройства.
- Компактность и надежность: модуль TFE1854 имеет компактные размеры и прочную конструкцию, что обеспечивает удобство транспортировки и длительный срок службы.
Области применения модуля TFE1854
Модуль TFE1854 находит широкое применение в различных областях, включая:
- Разработка и производство радиоэлектронной аппаратуры: модуль TFE1854 позволяет проводить измерения параметров S-параметров компонентов и устройств, что необходимо для обеспечения их соответствия техническим требованиям.
- Телекоммуникации и связь: модуль TFE1854 используется для измерения параметров антенн, фильтров и других компонентов, обеспечивающих передачу сигнала в высокочастотном диапазоне.
- Аэрокосмическая промышленность: модуль TFE1854 применяется для измерения параметров радиолокационных систем и других устройств, работающих на высоких частотах.
- Научные исследования: модуль TFE1854 используется для проведения исследований в области физики, электроники и других наук, где требуется измерение параметров S-параметров на высоких частотах.
Технические характеристики TFE1854
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот, ГГц | от 18 до 54 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±2×10-6 |
|
Диапазон установки уровня выходной мощности, дБм:
от 18 ГГц до 50 свыше 50 ГГц до 54 ГГцГГц |
от -20 до +3 от -20 до -6 |
| Диапазон измерений модуля коэффициента отражения | от 0 до 1 |
|
Диапазон измерений модуля коэффициента передачи в диапазоне частот, дБ:
от 18 ГГц до 36 ГГц свыше 36 ГГц до 50 свыше 50 ГГц до 54 ГГц
|
от -110 до +10 от -100 до +10 от -100 до +5 |
| Количество измерительных портов | 1 |
|
Параметры измерительных портов:
тип соединителей волновое сопротивление, Ом |
NMD 1,85 мм, вилка 50 |
|

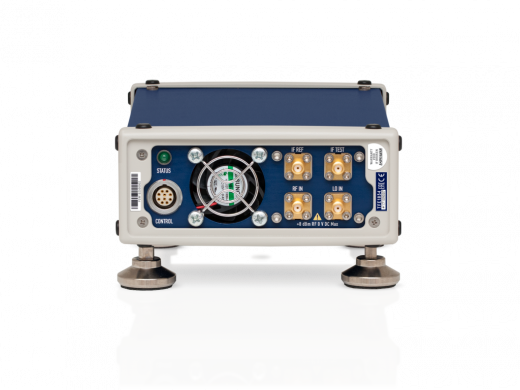

Управление:
тип соединителя интерфейс |
LEMO B-series SPI
|
| Напряжение питания постоянного тока, В | от 9 до 15 |
| Потребляемая мощность, Вт, не более | 25 |
| Время установления рабочего режима, ч, не более | 1 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 240 × 144 × 60 |
| Масса, кг, не более | 2.2 |
Комплектация TFE1854
| Наименование | Кол-во, шт |
|---|---|
| Модуль расширения частотного диапазона | 1 |
| Кабель управления | 1 |
| Кабель ПЧ | 2 |
| Кабель RF | 1 |
| Кабель LO | 1 |
| Переход коаксиальный | 1 |
| Набор регулируемых ножек | 1 |
| Формуляр | 1 |
Модификации TFE1854
| Модификация | Анализатор | Модуль |
| C4209 / TFE1854 | C4209 (2 порта, 9 ГГц) | TFE1854 |
| C4409 / TFE1854 | C4409 (4 порта, 9 ГГц) | TFE1854 |
| C4220 / TFE1854 | C4220 (2 порта, 20 ГГц) | TFE1854 |
| C4420 / TFE1854 | C4420 (4 порта, 20 ГГц) | TFE1854 |
П р и м е ч а н и я:
1 Модификации отражают совместную работу анализаторов цепей векторных C4209, C4409, C4220, C4420 и модулей расширения частотного диапазона TFE1854.
