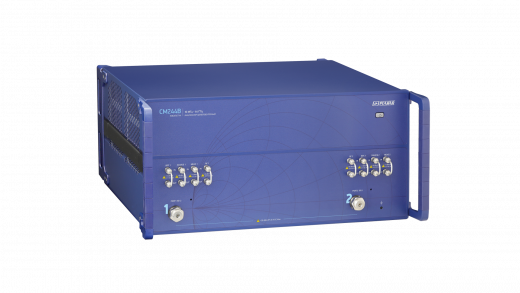

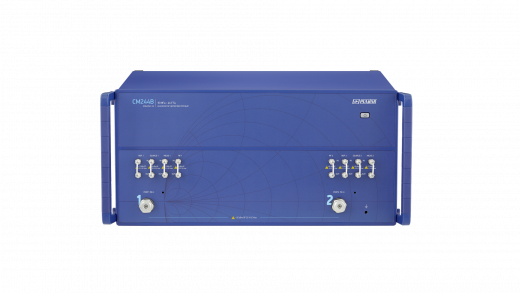

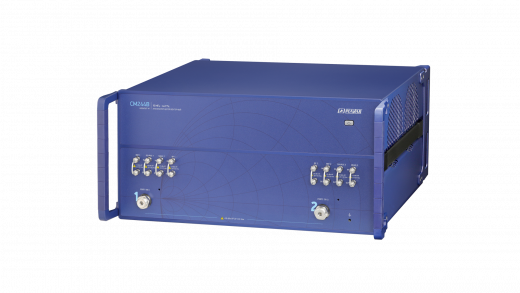

ПЛАНАР Кобальт-М СМ244B Анализатор цепей векторный

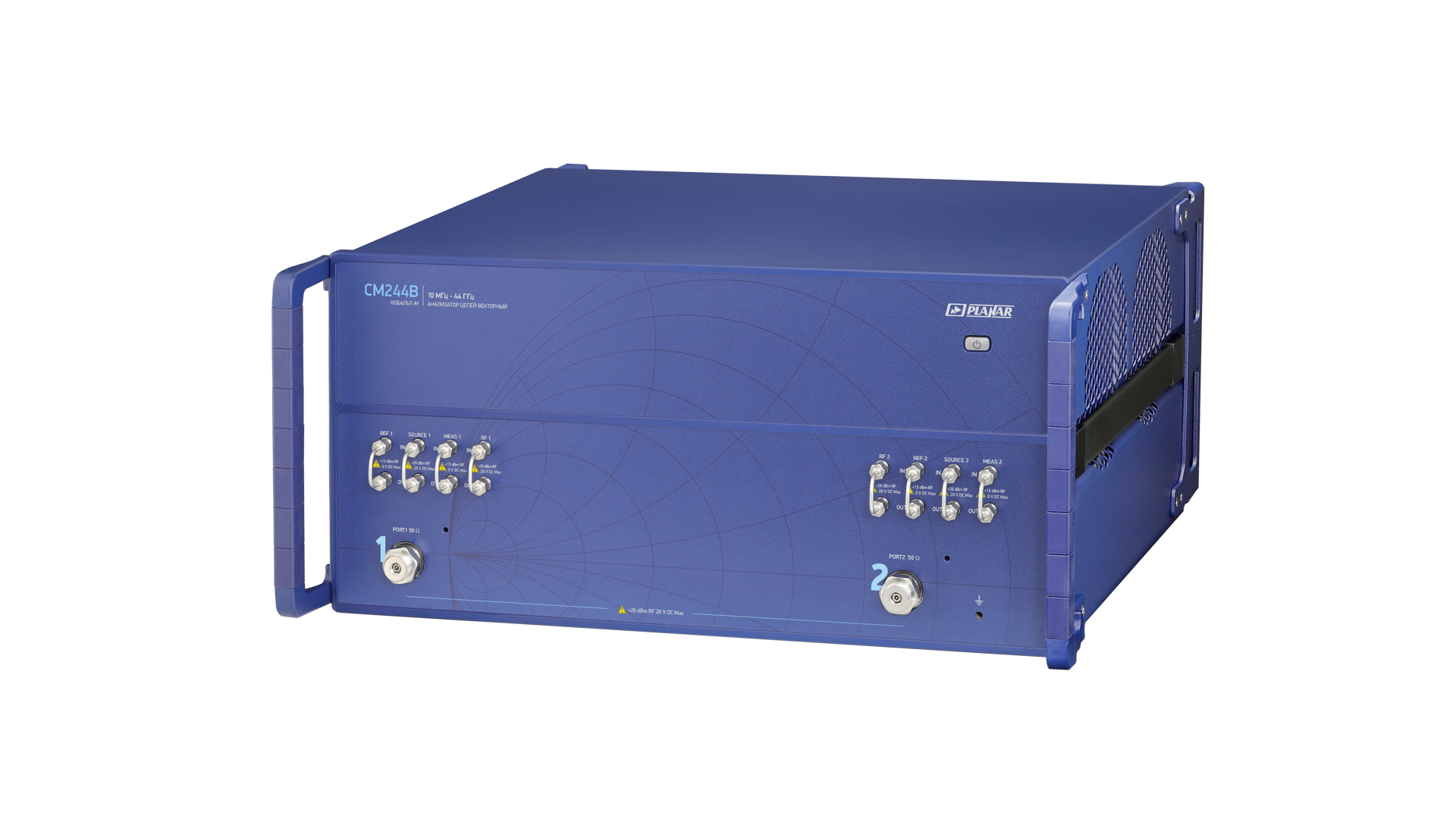

Планар Кобальт-М СМ244B: Анализатор цепей векторный

Планар Кобальт-М СМ244B — это высокопроизводительный двухпортовый векторный анализатор цепей (ВАЦ), предназначенный для прецизионных измерений S-параметров в диапазоне частот от 10 МГц до 44 ГГц. Прибор построен на модульной архитектуре с возможностью гибкой конфигурации измерительных портов, что позволяет адаптировать анализатор под любые исследовательские и производственные задачи. Высокий динамический диапазон (до 137 дБ) и низкий уровень собственных шумов обеспечивают измерение устройств с большими затуханиями и высоким динамическим диапазоном.

Анализатор позволяет измерять все элементы матрицы рассеяния (S11, S21, S12, S22), а также выполнять абсолютные измерения мощности. Благодаря возможности работы со сдвигом по частоте и поддержке импульсных режимов (опция PLS), прибор идеально подходит для тестирования смесителей, умножителей, усилителей мощности и других частотно-преобразующих устройств. Управление прибором осуществляется через программное обеспечение S2VNA, работающее под управлением ОС Windows или Linux (по запросу), что обеспечивает простоту интеграции в автоматизированные измерительные комплексы.

Технические характеристики Планар Кобальт-М СМ244B

Применение и назначение Кобальт-М СМ244B

• Разработка и тестирование СВЧ-устройств: Измерение S-параметров фильтров, усилителей, аттенюаторов, антенн и других двухпортовых компонентов на этапах разработки и доводки.
• Измерение параметров смесителей и умножителей: Встроенная функция измерения со сдвигом по частоте и скалярный/векторный методы измерений позволяют характеризовать частотно-преобразующие устройства с высокой точностью.
• Анализ усилителей мощности: Опция ACP предоставляет удобный инструмент для быстрой характеризации усилителей, работающих в непрерывном и импульсном режимах, с автоматическим поиском точки компрессии.
• Измерение коэффициента шума: Программно-аппаратное решение NF позволяет проводить оперативную проверку усилительных и приемных устройств в условиях промышленного производства.
• Анализ целостности сигналов и временной анализ: Функция временной селекции позволяет определять местоположение и характер неоднородностей в тракте, что критично для диагностики кабелей и линий передачи.

Ключевые особенности Кобальт-М СМ244B

• Гибкая конфигурация измерительных портов — анализатор поставляется в нескольких конфигурациях: без прямого доступа к приёмникам и источнику; с прямым доступом к приёмникам и источнику; с прямым доступом и дополнительными перемычками в трактах источника. Это позволяет решать специальные задачи — измерение параметров усилителей мощности, конверторов с низким уровнем входных сигналов, шумовых параметров и измерений с переменной нагрузкой.
• Высокая производительность и точность — минимальное время измерения на одной частоте составляет 15 мкс, количество точек за одно сканирование достигает 500 001. Динамический диапазон до 137 дБ и широкий диапазон выходной мощности (от –60 до +10 дБм, опционально до –110 дБм) обеспечивают высокую точность измерений.

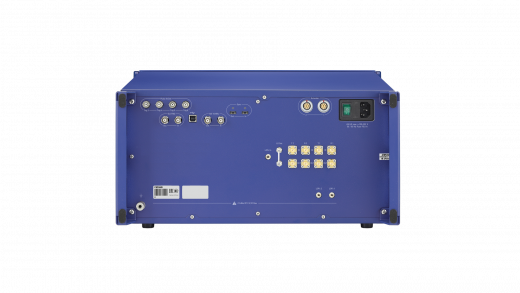

• Импульсные измерения (опция PLS) — встроенные генераторы импульсов и импульсные модуляторы позволяют формировать импульсный СВЧ-сигнал без внешних модуляторов. Поддерживаются два типа модуляторов: «нормальный» и «быстрый». Сигналы видеоимпульсов выводятся на заднюю панель для синхронизации с внешними устройствами.
• Измерение коэффициента шума (опция NF) — программно-аппаратное решение включает измерительный приёмник, малошумящие усилители, генератор шума и программу NF. МШУ оснащены соединителем для подключения датчика температуры и встроенным модулятором. Позволяет проводить оперативную проверку устройств в производстве.
• Измерение точки компрессии и гармоник (опция ACP) — инструмент для характеризации усилителей в непрерывном и импульсном режимах. Поддерживаются четыре алгоритма измерения точки компрессии, панорамный режим с автоматическим поиском опорной точки, автоматизированное измерение гармоник. Результаты выводятся в 3D и экспортируются в csv.
• Анализ во временной области — функция временной селекции устраняет нежелательные либо выделяет полезные отклики в исследуемой цепи. Используется для проверки качества тракта, определения места повреждения кабеля, характеризации импеданса линии передачи, настройки фильтров.
• Программное обеспечение S2VNA — поставляется для Windows, по запросу — для Linux. Поддерживает до 16 логических каналов, различные режимы детектирования, удобный графический интерфейс, удалённое управление через SCPI.

Доступные опции Кобальт-М СМ244B
