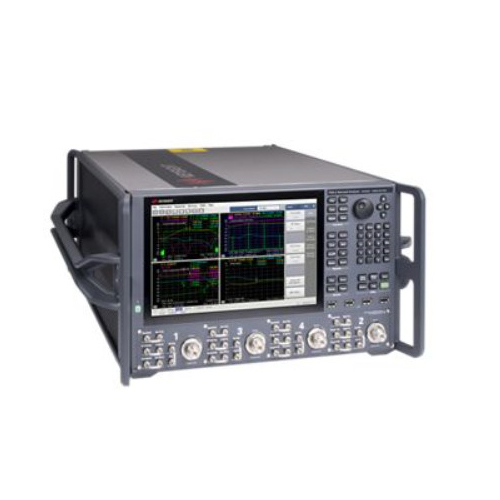

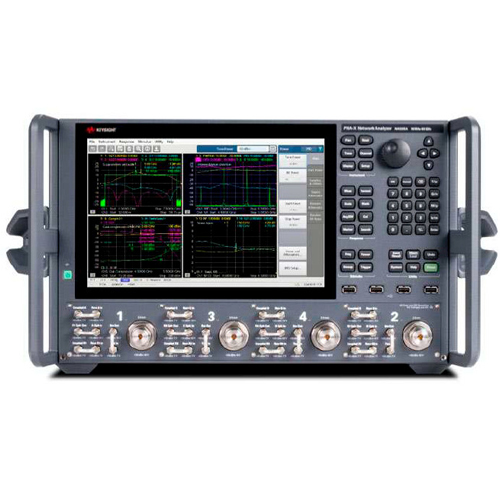

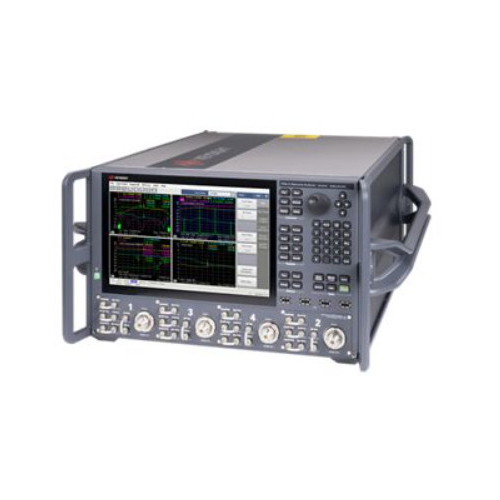

Keysight NA5205A PNA-X Pro Векторный анализатор цепей от 10 МГц до 50 ГГц

Keysight NA5205A PNA-X Pro: Максимальная Производительность Векторного Анализа Цепей до 50 ГГц

В авангарде современных технологий, где разработка компонентов для сетей 5G и 6G, высокоскоростных систем связи, а также передовых радиолокационных комплексов требует беспрецедентной точности и всестороннего анализа на исключительно высоких частотах, Keysight NA5205A серии PNA-X Pro устанавливает новый стандарт в области векторных анализаторов цепей (Vector Network Analyzer - VNA). NA5205A охватывает критически важный и широкий диапазон частот от 10 МГц до 50 ГГц, предоставляя инженерам и исследователям максимальные возможности для глубокой и всесторонней характеризации как пассивных, так и наиболее сложных активных компонентов. NA5205A PNA-X Pro, воплощая десятилетия новаторских разработок и глубочайший экспертный опыт Keysight Technologies, является выбором ведущих специалистов, гарантируя высочайшую достоверность и воспроизводимость измерительных данных для решения самых амбициозных задач.

Преимущества Keysight NA5205A PNA-X Pro и Технические Характеристики

Keysight NA5205A PNA-X Pro выделяется на рынке благодаря своим уникальным интегрированным возможностям и превосходным техническим характеристикам, обеспечивающим комплексный анализ устройств на уровне, недоступном большинству других приборов:

• Исключительно широкий частотный диапазон для критических применений: Диапазон от 10 МГц до 50 ГГц делает анализатор NA5205A идеальным решением для разработки и тестирования компонентов для самых передовых систем: 5G и будущих 6G, спутниковой связи, радиолокации (радарных систем), электронной борьбы (Electronic Warfare - EW), космических аппаратов и высокоскоростных цифровых каналов. NA5205A обеспечивает полное покрытие для ключевых СВЧ-диапазонов и начального участка миллиметровых волн (mmWave).
• Беспрецедентная точность и динамический диапазон: NA5205A демонстрирует выдающийся системный динамический диапазон (типично до 140 дБ) и низкий уровень шума (-110 дБм на 10 Гц ПЧП). Это позволяет проводить чрезвычайно точные измерения S-параметров (параметров рассеяния) высокодобротных фильтров, высоколинейных усилителей и других компонентов с высоким затуханием или широким диапазоном характеристик, гарантируя достоверность данных даже для самых чувствительных и критически важных измерений.
• Интегрированные измерения активных устройств (PNA-X Pro): Ключевое преимущество NA5205A PNA-X Pro заключается в его уникальной архитектуре, позволяющей выполнять полный спектр линейных и нелинейных измерений без необходимости использования дополнительного внешнего оборудования. Сюда входят измерения коэффициента усиления сжатия (Gain Compression), интермодуляционных искажений (Intermodulation Distortion - IMD), измерение коэффициента шума (Noise Figure), измерения импульсных параметров и даже гармонический анализ. Эта интеграция значительно упрощает тестовые установки, сокращает время измерения и повышает достоверность результатов, делая NA5205A универсальным для всестороннего тестирования самых сложных активных устройств.
• Конфигурация с 2 или 4 портами: Keysight NA5205A доступен в конфигурациях с 2 или 4 портами. Наличие 4 портов предоставляет критически важные преимущества, позволяя проводить полные измерения S-параметров многопортовых устройств (например, сложных фильтров, мультиплексоров, антенных решёток, смесителей, сплиттеров) без необходимости переподключения тестируемого устройства (Device Under Test - DUT). Это значительно ускоряет процесс измерения, снижает вероятность ошибок, связанных с многократными переподключениями, и повышает воспроизводимость результатов, что особенно важно для сложных компонентов и производственных линий.
• Высочайшая скорость измерений: Благодаря оптимизированным аппаратным компонентам, включая интегрированные источники и приёмники, а также высокоэффективному программному обеспечению, Keysight NA5205A обеспечивает одну из самых высоких скоростей измерения в отрасли. Это критически важно для сокращения времени тестирования в условиях серийного производства и ускорения исследовательских циклов.
• Гибкие и продвинутые возможности калибровки: NA5205A поддерживает все стандартные и передовые методы калибровки, включая ECal (электронная калибровка), TRL (Through-Reflect-Line), SOLT (Short-Open-Load-Through) и множество других. Это обеспечивает максимальную гибкость и точность для различных типов соединителей, сложных тестовых приспособлений и конфигураций.
• Расширенные аналитические функции: Программное обеспечение PNA-X Pro предоставляет мощные инструменты для глубокого анализа данных, включая функции де-эмбеддинга (de-embedding) и эмбеддинга (embedding), коррекции влияния тестовых приспособлений, моделирования, анализа стабильности усилителей и многое другое. Это позволяет инженерам получать полное представление о характеристиках устройства и его поведении в различных условиях.
• Исключительная стабильность: Термическая и временная стабильность NA5205A минимизирует дрейф измерений, обеспечивая надёжные и повторяемые результаты на протяжении длительного времени работы.
• Сопротивление входа/выхода: Стандартное характеристическое сопротивление всех портов составляет 50 Ом, что является общепринятым стандартом в ВЧ/СВЧ-технике для обеспечения согласования.
• Тип разъемов: Для обеспечения работы до 50 ГГц на тестовых портах прибора используются высокоточные коаксиальные разъемы типа 2.4 мм (Female - розетка).

Комплектация Keysight NA5205A

Стандартная комплектация Keysight NA5205A PNA-X Pro включает все необходимые элементы для оперативного начала работы и проведения комплексных измерений:

• Базовый блок NA5205A
• Основной измерительный прибор со встроенными генераторами, приёмниками и высокопроизводительным процессором, обеспечивающими полноценную работу VNA.
• Программное обеспечение PNA-X Pro: Лицензия на передовое программное обеспечение, предоставляющее мощный и интуитивно понятный интерфейс для управления прибором, конфигурирования измерений, анализа данных, автоматизации и создания отчётов.
• Техническая документация: Подробные руководства пользователя, программирования и обслуживания, обеспечивающие исчерпывающую информацию о возможностях и правилах эксплуатации прибора.
• Набор тестовых кабелей и адаптеров: Высококачественные кабели и прецизионные адаптеры, необходимые для надёжного и точного подключения к измеряемым устройствам и калибровочным комплектам, совместимые с 2.4 мм разъемами.
• Сетевые кабели и аксессуары: Включает кабель питания, кабель локальной сети (LAN) для удаленного управления и другие вспомогательные принадлежности.
• Калибровочный комплект (опционально): Для достижения максимальной точности измерений в рабочем диапазоне частот настоятельно рекомендуется приобретение соответствующего высокоточного калибровочного комплекта (например, ECal-модуля), оптимизированного для частот до 50 ГГц.

Применение Keysight NA5205A PNA-X Pro

Векторный анализатор цепей Keysight NA5205A PNA-X Pro является незаменимым инструментом в широком спектре высокотехнологичных отраслей, где требуется прецизионный и комплексный анализ высокочастотных компонентов и систем:

Разработка и производство компонентов для 5G/6G и спутниковой связи:

• Тестирование устройств для миллиметрового диапазона волн, антенн, усилителей мощности, смесителей, фильтров, дуплексеров и других радиочастотных модулей, включая их нелинейные характеристики.
• Аэрокосмическая и оборонная промышленность: Анализ радаров, систем радиоэлектронной борьбы (РЭБ), систем спутниковой связи и других критически важных СВЧ-устройств и устройств миллиметрового диапазона волн, где требуются глубокие измерения линейных и нелинейных характеристик.
• Производство полупроводниковых устройств: Измерение характеристик СВЧ-транзисторов (например, GaAs, GaN, InP), интегральных схем (ИС) и упаковок, включая измерения коэффициента шума, компрессии усиления и интермодуляционных искажений.
• Исследования и разработка новых технологий: Применение в университетских и промышленных лабораториях для изучения новых материалов, топологий цепей и устройств, работающих в высокочастотных диапазонах.
• Высокоскоростные цифровые интерфейсы: Анализ целостности сигнала (Signal Integrity) для пассивных компонентов, таких как разъемы, кабели и печатные платы в высокоскоростных системах.
