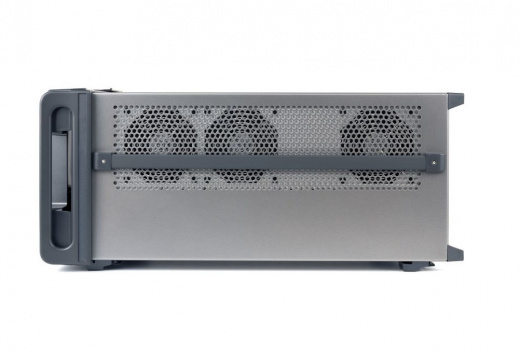

Keysight N5242B Векторный анализатор цепей от 10 МГц до 26,5 ГГц (демонстрационный)

Keysight N5242B серии PNA-X: Флагманский векторный анализатор цепей от 10 МГц до 26,5 ГГц для комплексного линейного и нелинейного анализа СВЧ-устройств

Keysight N5242B — выставочный образец с минимальным количеством часов наработки, является ультимативным измерительным решением высшего класса из легендарной флагманской серии PNA-X, созданное для удовлетворения самых жестких требований к верификации современных высокочастотных систем. Обладая рабочим диапазоном частот от 10 МГц до 26,5 ГГц, этот векторный анализатор предоставляет разработчикам беспрецедентную аппаратную базу для глубокой, сквозной характеризации как пассивных, так и архитектурно сложных активных компонентов. Аппаратная платформа N5242B PNA-X аккумулирует десятилетия инноваций Keysight Technologies, гарантируя эталонную точность и абсолютную воспроизводимость измерительных данных.

Ключевые преимущества Keysight N5242B PNA-X

• Критически важный частотный диапазон: Охват спектра от 10 МГц до 26,5 ГГц делает анализатор идеальным инструментом для проектирования и комплексного аудита радиоэлектронных устройств беспроводных стандартов 5G (Sub-6 GHz), Wi-Fi, мобильной связи, а также приемопередающих модулей радарных и спутниковых систем.
• Бескомпромиссный динамический диапазон: Прибор обладает выдающимся системным динамическим диапазоном (до 130 дБ и более) в сочетании с экстремально низким уровнем собственных шумов. Это позволяет с высокой точностью регистрировать S-параметры (параметры рассеяния) высокодобротных фильтров, прецизионных аттенюаторов и узлов с глубоким уровнем затухания в полосе заграждения.
• Интегрированная нелинейная лаборатория в одном корпусе: Ключевое преимущество архитектуры PNA-X — проведение расширенных нелинейных тестов активных компонентов без использования громоздких внешних измерительных схем, коммутаторов и дополнительных генераторов. Встроенный тракт позволяет «в один клик» измерять:
• Коэффициент зажатия мощности / компрессию усиления (Gain Compression);
• Интермодуляционные искажения третьего порядка и многотональный IMD;
• Прецизионный коэффициент шума (Noise Figure);
• Параметры устройств в импульсных режимах.
• Такая интеграция минимизирует количество переподключений, исключает дополнительные погрешности и резко снижает время комплексного цикла тестирования.
• Максимальное быстродействие в индустрии: Благодаря высокопроизводительному вычислительному ядру, модернизированным синтезаторам и оптимизированному ПО, N5242B демонстрирует одну из самых высоких скоростей сканирования и сбора данных в классе. Это критически важно для высокоскоростных автоматизированных линий серийного производства и ускорения итераций в НИОКР.
• Экспертные методы метрологической калибровки: Поддерживается полный спектр прецизионных алгоритмов (включая TRL, SOLT и др.), а также автоматическая электронная калибровка с помощью модулей ECal. Это гарантирует точный перенос плоскости измерения к портам тестируемого устройства и исключает человеческий фактор.
• Глубокий программный анализ и де-эмбеддинг: Фирменная программная среда PNA-X предлагает мощный математический аппарат для де-эмбеддинга (de-embedding) и эмбеддинга, позволяя виртуально исключать или встраивать влияние тестовых плат, кабелей и переходов, а также строить нелинейные поведенческие модели на основе реальных измерений.

Области применения Keysight N5242B PNA-X

• Инфраструктура беспроводной связи: Верификация, настройка и серийный выпуск СВЧ-усилителей мощности (PA), дуплексеров, приемопередающих модулей и антенных систем 5G (до 26,5 ГГц) и Wi-Fi.
• Военно-промышленный комплекс и аэрокосмический сектор: Комплексный анализ линейных и нелинейных параметров узлов радиолокационных станций (РЛС), систем радиоэлектронной борьбы (РЭБ) и терминалов защищенной спутниковой связи.
• Полупроводниковая микроэлектроника: Измерение параметров СВЧ-транзисторов, монолитных интегральных схем (МИС) прямо на полупроводниковой пластине (on-wafer), включая шумовые характеристики.
• Фундаментальная наука и новые материалы: Исследование перспективных радиотехнических топологий, диэлектриков и метаматериалов в СВЧ-лабораториях промышленных центров и университетов.
• Автомобильная телематика: Тестирование высокочастотных датчиков, радаров ближней навигации и автомобильных систем межмашинного взаимодействия.

Комплектация Keysight N5242B PNA-X

В стандартный коммерческий комплект измерительной системы Keysight N5242B PNA-X входят:

1. Базовый блок векторного анализатора цепей Keysight N5242B (включая встроенные прецизионные генераторы сигналов, многоканальные приемники и центральный процессор).

2. Предустановленная базовая лицензия на программное обеспечение PNA-X с графическим интерфейсом и модулями математической обработки данных.

3. Полный пакет технической, эксплуатационной и сервисной документации.

4. Набор прецизионных измерительных СВЧ-кабелей и адаптеров-переходников с низким КСВН.

5. Сетевой кабель питания, интерфейсный патч-корд LAN для удаленного программного управления прибором.

Опции Keysight N5242B
