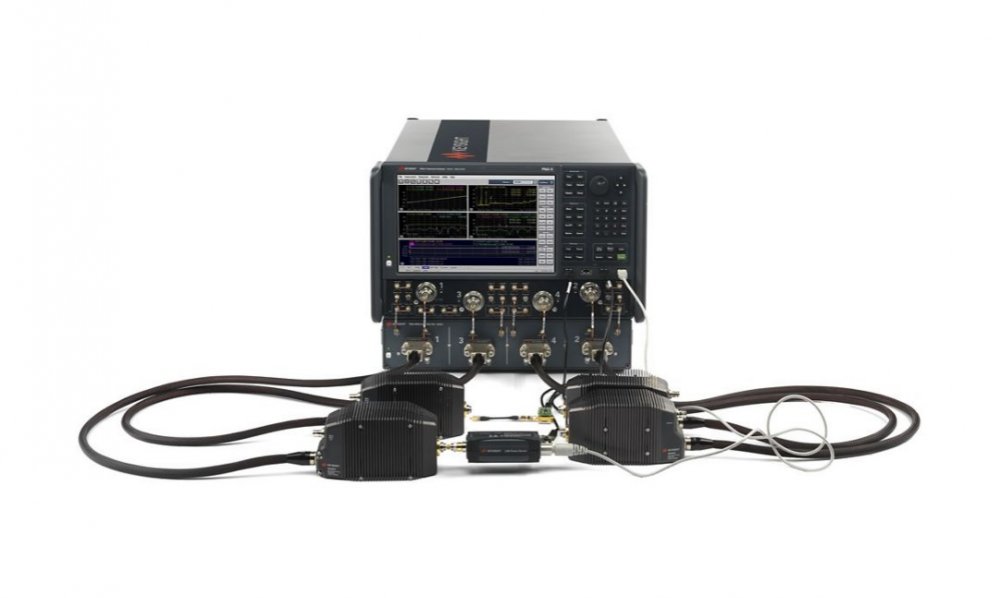

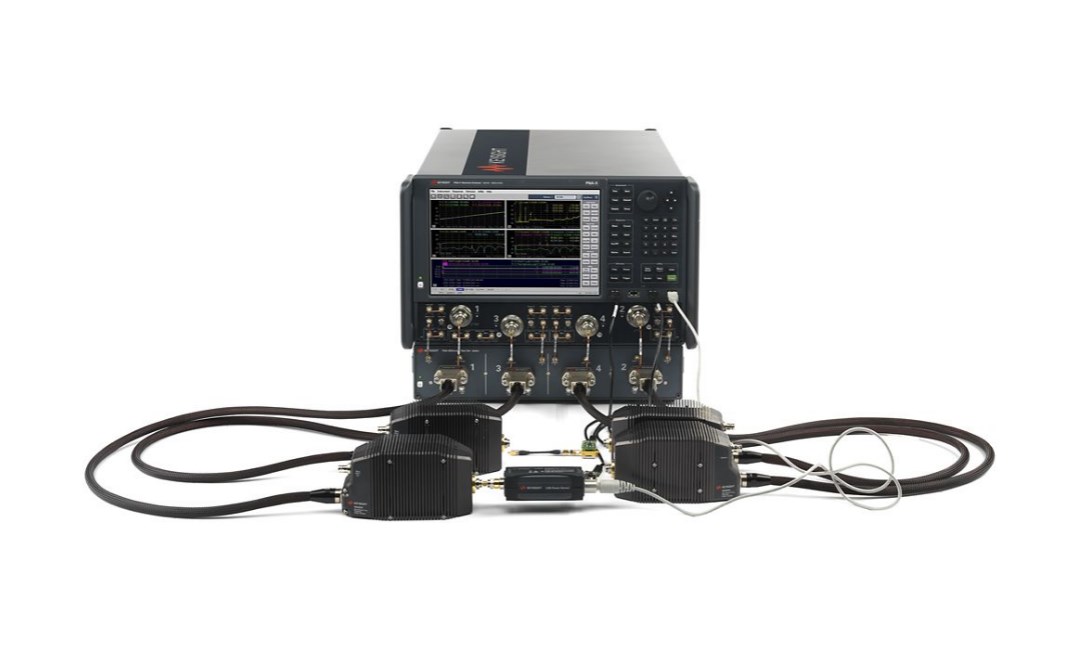

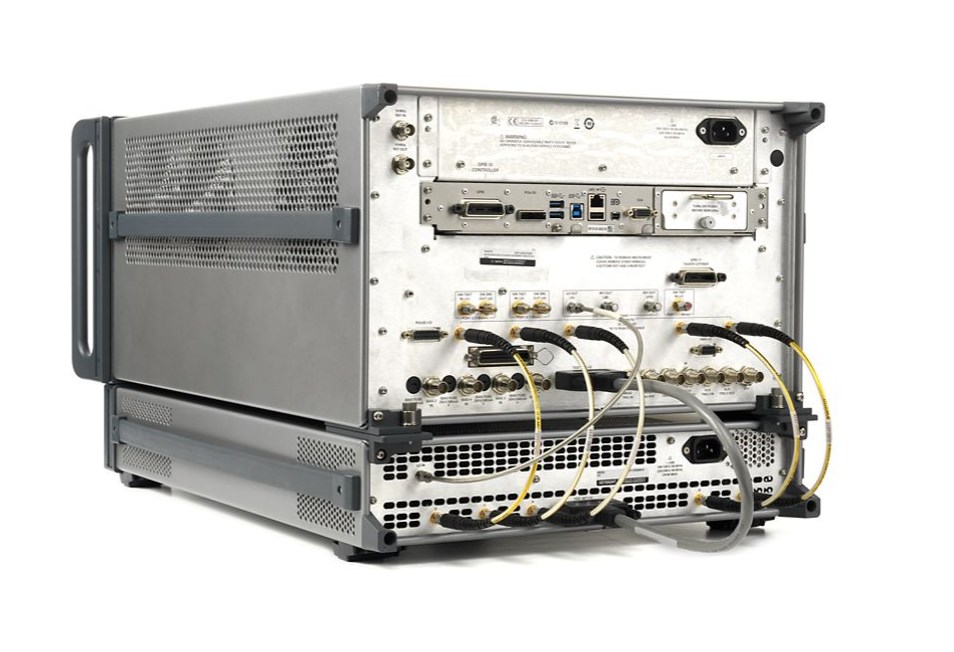

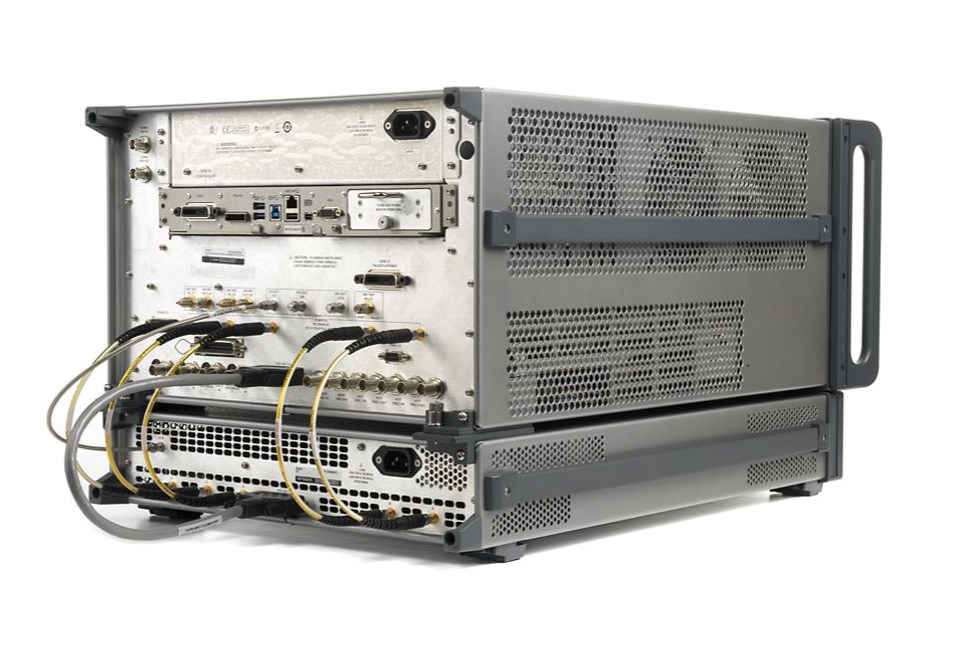

Keysight N5290A Векторный анализатор цепей от 900 Гц до 110 ГГц

Keysight N5290A: Ультраширокий, высокоточный векторный анализатор цепей

Keysight N5290A занимает лидирующие позиции как высокопроизводительный векторный анализатор цепей (Vector Network Analyzer - VNA). N5290A, входящий в семейство PNA (Performance Network Analyzer), разработан для удовлетворения самых требовательных измерительных задач в диапазоне частот от 900 Гц до 110 ГГц. Обладая непревзойденной точностью, скоростью и гибкостью, Keysight N5290A PNA является идеальным решением для инженеров и исследователей, работающих с передовыми беспроводными системами, устройствами миллиметрового диапазона волн (mmWave) и компонентами для космической индустрии. Основываясь на обширном опыте Keysight Technologies в области радиочастотных измерений, N5290A гарантирует достоверность и повторяемость результатов, необходимых для успеха самых сложных проектов.

Преимущества и Технические характеристики Keysight N5290A PNA

Keysight N5290A PNA предлагает ряд выдающихся преимуществ и ключевых технических характеристик, которые делают его незаменимым инструментом для работы с широким спектром компонентов:

• Ультраширокий частотный диапазон от 900 Гц до 110 ГГц обеспечивает исключительную универсальность, позволяя проводить измерения как на низких частотах, характерных для аудио и промежуточных частот, так и в высокоскоростных mmWave-диапазонах. Это критически важно для характеризации компонентов для 5G (до 110 ГГц), спутниковой связи, радиолокации (радарных систем) и передовых исследовательских проектов.
• N5290A демонстрирует впечатляющий системный динамический диапазон, который может достигать более 120 дБ в частотном диапазоне до 50 ГГц и сохраняет высокие значения до 110 ГГц (например, типично 114 дБ для портов 1,3 и 114 дБ для портов 2,4 на частоте 105-110 ГГц). В низкочастотном диапазоне, с включённой функцией LFE (Low Frequency Extension - расширение низких частот), динамический диапазон составляет, например, 103 дБ (типично) от 900 Гц до 1 кГц.
• Высокая точность измерений: Благодаря низкому уровню шума, стабильности и точности калибровки, N5290A обеспечивает превосходную достоверность измерений S-параметров (параметров рассеяния) на всём диапазоне частот. Типовые значения Directivity могут достигать 27 дБ в диапазоне 100-110 ГГц, что гарантирует низкую неопределенность измерений.
• Высокая выходная мощность: Максимальная выходная мощность порта варьируется в зависимости от частоты, достигая, например, до 13 дБм в диапазоне 3.2-5 ГГц и оставаясь на уровне 6 дБм в диапазоне 100-110 ГГц. Для низких частот, с LFE (900 Гц - 1 кГц), типичная максимальная мощность составляет 11 дБм. Это важно для тестирования активных устройств и обеспечения достаточного уровня сигнала для точных измерений.
• Низкий уровень шума: Типичное значение шума приёмника (Noise Floor) составляет, например, -120 дБм на частотах 5-20 ГГц и около -115 дБм в диапазоне 16-20 ГГц , а для низких частот (900 Гц - 1 кГц) типичный уровень шума составляет -111 дБм при IFBW 10 Гц. Это обеспечивает высокую чувствительность и позволяет характеризовать устройства с низким уровнем сигнала.
• Гибкая конфигурация: Keysight N5290A может поставляться в конфигурациях с 2 или 4 портами, обеспечивая универсальность для тестирования как двухпортовых, так и многопортовых устройств без лишних переподключений. Это значительно повышает производительность и уменьшает потенциальные ошибки, что критически важно в условиях исследований и массового производства.
• Масштабируемые возможности: PNA-серия поддерживает широкий спектр опций, позволяющих адаптировать функциональность прибора под специализированные задачи, такие как измерение коэффициента шума (Noise Figure), импульсные измерения, измерения нелинейных характеристик (для моделей PNA-X) и многое другое.

Комплектация Keysight N5290A PNA

Стандартная комплектация Keysight N5290A PNA включает все необходимые элементы для немедленного начала работы и проведения точных измерений:

• Базовый блок N5290A: Основной измерительный прибор, включающий высокопроизводительные аппаратные и программные компоненты для векторного анализа цепей.
• Программное обеспечение PNA Series: Предустановленное или поставляемое отдельно программное обеспечение, обеспечивающее интуитивно понятный интерфейс пользователя, мощные инструменты для анализа данных, автоматизации измерений и создания отчётов.
• Техническая документация: Полный комплект руководств пользователя, программирования и обслуживания, предоставляющий исчерпывающую информацию о возможностях и эксплуатации прибора.
• Комплект тестовых кабелей и адаптеров: Высококачественные, прецизионные кабели и адаптеры, необходимые для надёжного и точного подключения к тестируемым устройствам (Device Under Test - DUT) и калибровочным комплектам в диапазоне до 110 ГГц.
• Сетевые кабели и аксессуары: Включает кабель питания, кабель локальной сети (LAN) для удалённого управления и другие вспомогательные принадлежности.
• Калибровочный комплект (опционально): Для достижения максимальной точности измерений в таком широком частотном диапазоне настоятельно рекомендуется приобретение соответствующего калибровочного комплекта, оптимизированного для частот до 110 ГГц.

Применение Keysight N5290A PNA

Векторный анализатор цепей Keysight N5290A PNA является незаменимым инструментом в следующих ключевых областях:

• Разработка и производство 5G и 6G технологий: Тестирование активных и пассивных компонентов, антенных модулей, усилителей мощности, фильтров и интегральных схем, работающих на частотах миллиметрового диапазона (до 110 ГГц).
• Аэрокосмическая и оборонная промышленность: Характеризация компонентов для передовых радиолокационных систем, систем связи, систем радиоэлектронной борьбы (РЭБ), спутниковых транспондеров и ракетных систем.
• Исследования и разработка в области миллиметровых волн: Оценка новых материалов, волноводных структур, полупроводниковых устройств и устройств на основе метаматериалов, работающих на крайне высоких частотах.
• Производство полупроводниковых приборов: Измерение характеристик СВЧ-транзисторов (например, GaAs, GaN), интегральных схем и подложек для высокочастотных приложений.
• Автомобильная промышленность: Тестирование компонентов для автомобильных радаров, систем предотвращения столкновений и систем автоматического вождения.
• Волоконно-оптические коммуникации: Измерение характеристик оптоэлектронных компонентов, работающих на высоких частотах.
