Keysight N5264B Измерительный приемник серии PNA-X для тестирования антенн от 1 Гц до 5 МГц

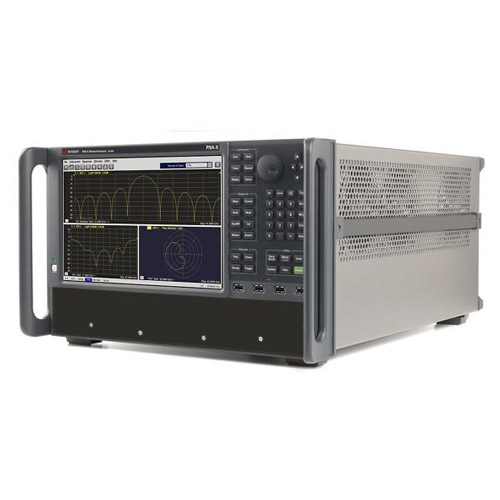

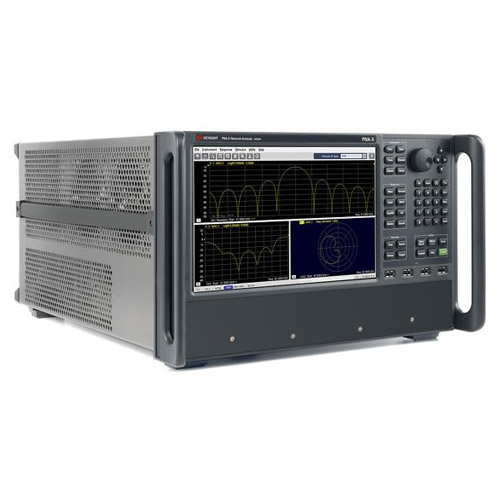

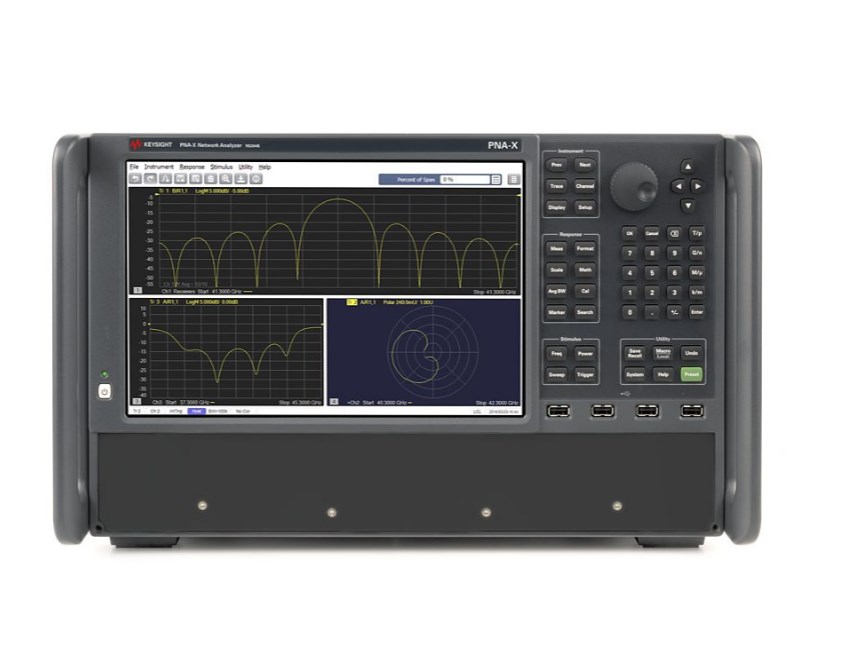

Keysight N5264B PNA-X: Специализированный измерительный приемник для тестирования антенн и RCS

В сфере тестирования антенн и измерения эффективной площади рассеяния (Radar Cross-Section - RCS), где критически важна высокая скорость, чувствительность и точность, Keysight N5264B представляет собой специализированный измерительный приемник из серии PNA-X (Performance Network Analyzer - eXtended). В отличие от стандартных векторных анализаторов цепей (Vector Network Analyzer - VNA), N5264B не имеет встроенных источников и перестраиваемых приёмников, фокусируясь на роли высокоскоростного и высокочувствительного IF (Intermediate Frequency) приёмника. Он разработан для работы в составе более крупных измерительных систем, требующих внешних источников и смесителей для преобразования высоких радиочастот (РЧ) в промежуточную частоту.

N5264B является идеальным решением для инженеров и исследователей, которым необходима быстрая и точная характеризация антенн в ближнем и дальнем поле, а также для измерений RCS. Опираясь на десятилетия инноваций и глубокий экспертный опыт Keysight Technologies, N5264B PNA-X гарантирует достоверность и воспроизводимость результатов, необходимых для успеха самых сложных проектов в области высокочастотных систем.

Преимущества Keysight N5264B PNA-X и Технические Характеристики

Keysight N5264B PNA-X обладает рядом ключевых особенностей, которые обеспечивают его превосходство в специализированных измерительных задачах:

• Специализированная архитектура приемника: N5264B специально разработан как высокопроизводительный измерительный приемник для антенных испытаний и измерений RCS. Он является частью серии PNA-X, что гарантирует его интеграцию в экосистему Keysight с точки зрения программного обеспечения и совместимости, но с оптимизацией для задач приема сигнала.
• Высокая скорость сбора данных: N5264B способен осуществлять сбор данных с беспрецедентной скоростью до 400 000 точек в секунду на всех пяти каналах измерения. Это обеспечивает десятикратное увеличение скорости по сравнению с устаревшими решениями, такими как Agilent 8530A, значительно сокращая время тестирования и повышая пропускную способность.

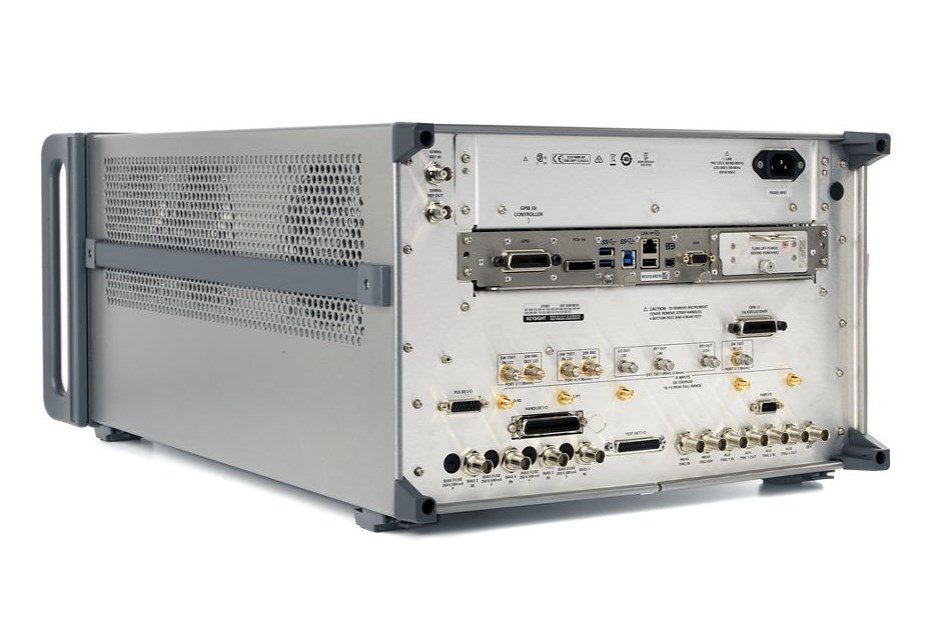

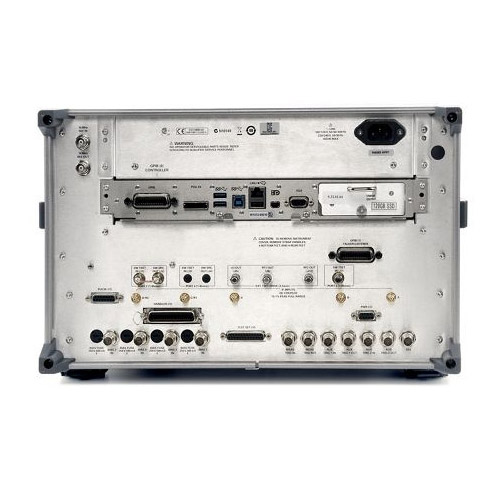

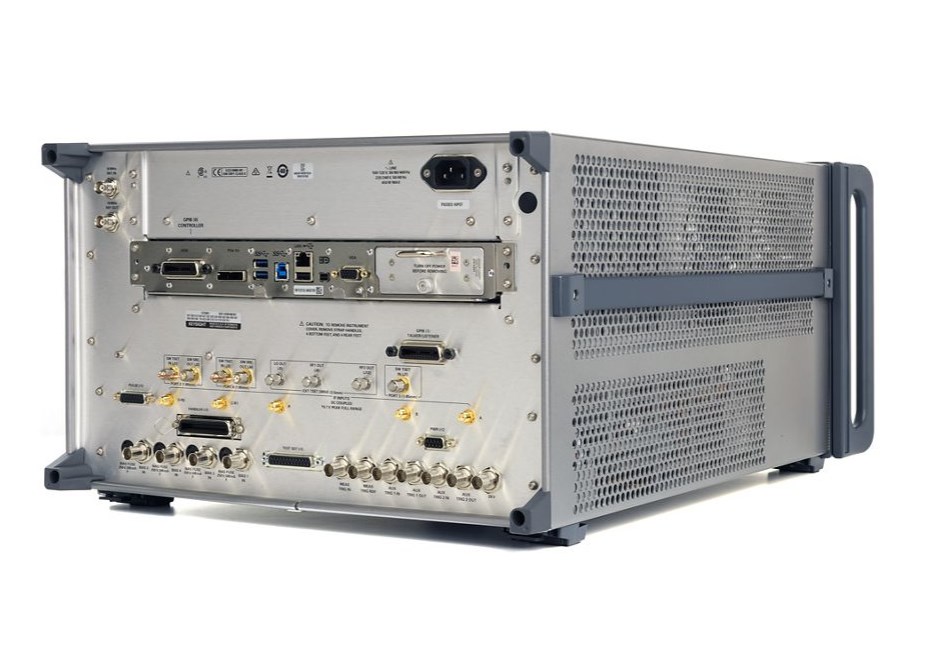

• Множественные IF-приемники: N5264B оснащен пятью независимыми IF-приемниками на задней панели, что позволяет одновременно проводить многоканальные измерения. Все пять IF-приемников измеряются синхронно, что крайне важно для комплексных тестов антенн и RCS.
• Гибкость промежуточной частоты (IF): Значения промежуточной частоты могут быть изменены в диапазоне от +14.9999 МГц до -14.9999 МГц, при этом стандартная IF-частота составляет 7.605634 МГц. Это позволяет адаптировать прибор к различным конфигурациям тестовых установок с внешними смесителями.
• Встроенный источник гетеродина (LO) (опция 108): С опцией 108, N5264B включает внутренний источник LO с частотным диапазоном от 10 МГц до 26.5 ГГц. Выходная мощность LO обычно составляет около +10 дБм и не может быть изменена. Этот источник используется для подмешивания сигнала с внешними смесителями, которые преобразуют высокие РЧ-сигналы в промежуточную частоту для анализа.
• Требуются внешние смесители для РЧ: Важно отметить, что для проведения измерений на радиочастотах (РЧ) в широком диапазоне (который для антенного тестирования обычно находится в СВЧ и миллиметровом диапазонах), всегда требуются внешние смесители, преобразующие высокочастотные сигналы антенны до уровня промежуточной частоты, обрабатываемой N5264B. Заявленный диапазон 1 Гц до 5 МГц в запросе пользователя относится к IF-возможностям или к чрезвычайно низкочастотным применениям, нетипичным для основного использования данного приемника.
• Высокая чувствительность и динамический диапазон: Как высокочувствительный IF-приемник, N5264B обеспечивает отличную чувствительность и динамический диапазон, необходимые для точной регистрации слабых сигналов, характерных для измерений дальнего поля или RCS.
• Эмуляция устаревших систем: Встроенное программное обеспечение эмуляции кода Agilent 8510/8530A обеспечивает простую замену для существующих антенных полигонов, использующих эти устаревшие системы, значительно упрощая процесс миграции и модернизации.
• Доступные калибровки: Для N5264B доступны калибровки отклика (Response), мощности источника (Source Power) и приемника (Receiver), которые выполняются с помощью мастера некалиброванных измерений (Unguided Cal Wizard). S-параметры (параметры рассеяния) не доступны напрямую, так как это не полноценный VNA.

Комплектация Keysight N5264B PNA-X

Стандартная комплектация Keysight N5264B PNA-X Measurement Receiver обычно включает все необходимые компоненты для интеграции в тестовую систему:

• Базовый блок N5264B: Основной блок измерительного приемника со встроенными IF-каналами и опциональным LO-источником.
• Программное обеспечение PNA-X: Лицензия на программное обеспечение, предоставляющая интерфейс для управления приемником, настройки измерений (например, для антенных диаграмм направленности), анализа данных и автоматизации.
• Техническая документация: Подробные руководства пользователя, программирования и обслуживания, обеспечивающие полное понимание функционала и эксплуатации прибора.
• Набор вспомогательных кабелей и аксессуаров: Кабель питания, кабель локальной сети (LAN) для удаленного управления и другие необходимые соединители.
• Калибровочный комплект (опционально): Рекомендуется приобретение соответствующего калибровочного комплекта для обеспечения высокой точности измерений в системе, включающей внешние смесители и источники.

Применение Keysight N5264B PNA-X

Измерительный приемник Keysight N5264B PNA-X является незаменимым инструментом в следующих ключевых областях:

• Тестирование антенн: Используется в составе антенных измерительных комплексов для характеризации антенн в ближнем и дальнем поле, измерения диаграмм направленности, коэффициента усиления и других важных параметров на высоких радиочастотах (путем внешнего преобразования частоты).
• Измерение эффективной площади рассеяния (RCS): Применяется для точного измерения отражательных характеристик объектов, что критически важно в оборонной промышленности и аэрокосмических исследованиях.
• Разработка и тестирование радиолокационных систем: Интегрируется в тестовые стенды для оценки компонентов и подсистем радаров, где требуется высокоскоростной и чувствительный прием сигналов.
• Производственный контроль: Используется в условиях массового производства для быстрого и точного тестирования антенных модулей и других ВЧ-компонентов.
• Научно-исследовательские лаборатории: Применяется для изучения новых материалов, форм и технологий, требующих высокоточных измерений сигналов на различных частотах.
