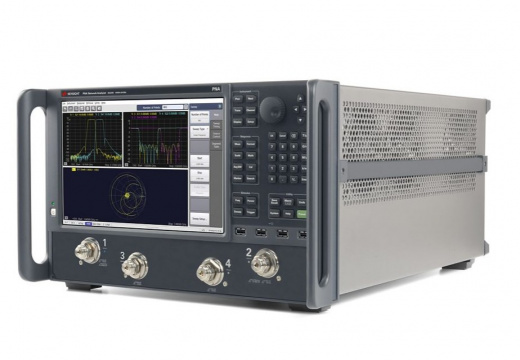

Keysight N5225B Векторный анализатор цепей от 10 МГц до 50 ГГц

Keysight N5225B: Высокопроизводительный, точный векторный анализатор цепей

В мире высокочастотной электроники, где абсолютная точность, скорость и надёжность измерений критически важны для разработки передовых систем, Keysight N5225B серии PNA (Performance Network Analyzer) является одним из ведущих решений на рынке. N5225B охватывает впечатляюще широкий диапазон частот от 10 МГц до 50 ГГц, предоставляя инженерам и разработчикам беспрецедентные возможности для детальной характеризации пассивных и активных компонентов. Основываясь на десятилетиях инноваций и глубоком экспертном опыте Keysight Technologies, N5225B PNA гарантирует достоверность и воспроизводимость результатов, необходимую для решения самых сложных задач.

Преимущества Keysight N5225B PNA и Технические характеристики

Keysight N5225B PNA обладает рядом ключевых особенностей, которые обеспечивают его превосходство в различных измерительных задачах в своём частотном диапазоне:

• Расширенный частотный диапазон: Диапазон от 10 МГц до 50 ГГц делает анализатор N5225B исключительно универсальным инструментом, способным охватывать как традиционные ВЧ- и СВЧ-диапазоны, так и начальные участки миллиметрового диапазона волн. Это критически важно для разработки и тестирования компонентов для систем 5G (до 50 ГГц), спутниковой связи, передовых радиолокационных систем, а также для исследований в области телекоммуникаций и обороны.
• Исключительная точность измерений: N5225B гарантирует высочайшую точность измерения S-параметров (параметров рассеяния) благодаря низкому уровню собственного шума, высокой линейности приёмников и превосходной температурной стабильности. Такая точность является краеугольным камнем при характеризации высокодобротных фильтров, резонаторов, антенн и высоколинейных усилителей, где даже малейшие отклонения могут быть значимыми.
• Широчайший динамический диапазон: С типичным системным динамическим диапазоном, достигающим более 120-130 дБ (в зависимости от частоты), анализатор N5225B способен проводить измерения устройств с очень высоким затуханием, таких как фильтры с крутыми скатами частотной характеристики, предоставляя полную картину их поведения и обеспечивая максимальную чувствительность даже к самым слабым сигналам.

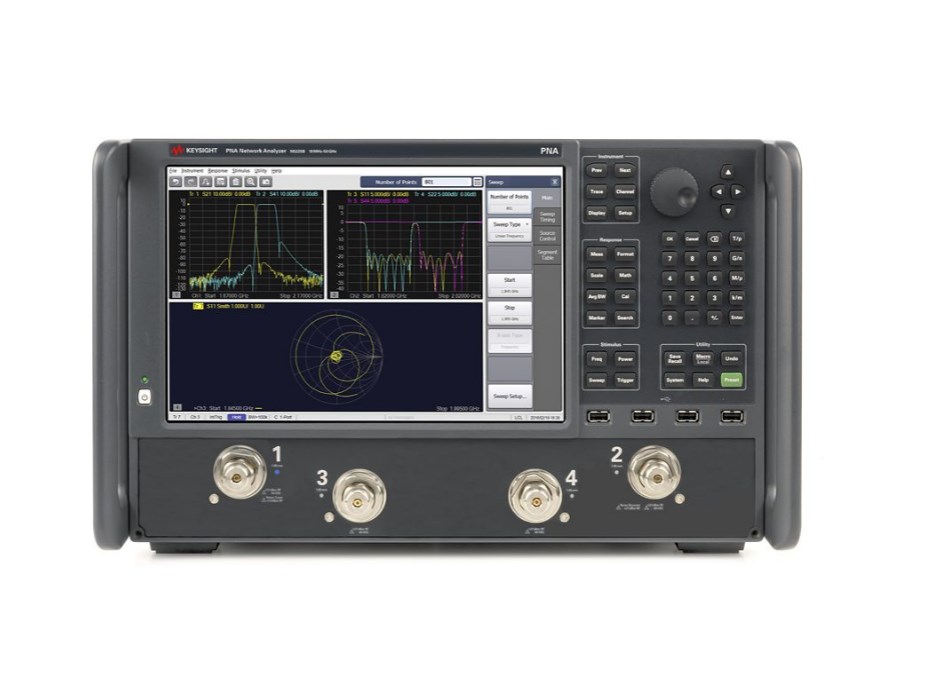

• Конфигурация с 2 или 4 портами: Keysight N5225B доступен в конфигурациях с 2 или 4 портами. Наличие 4 портов предоставляет значительные преимущества, позволяя проводить полные измерения S-параметров многопортовых устройств (например, сложных фильтров, мультиплексоров, антенных решёток, сплиттеров, сумматоров) без необходимости переподключения тестируемого устройства (Device Under Test - DUT). Это значительно ускоряет процесс измерения, снижает вероятность ошибок, связанных с многократными переподключениями, и повышает воспроизводимость результатов, что особенно важно для сложных компонентов и производственных линий.
• Высокая скорость измерений: N5225B разработан для эффективного и быстрого сбора данных, что значительно сокращает время тестирования. Это критически выгодно в условиях серийного производства, где важна высокая пропускная способность, и в исследовательских лабораториях для ускорения циклов разработки.
• Гибкие возможности калибровки: Прибор поддерживает все распространённые и передовые методы калибровки, включая ECal (электронная калибровка), TRL (Through-Reflect-Line) и множество других. Это обеспечивает максимальную гибкость и надёжность измерений для различных типов соединителей и сложных тестовых конфигураций, гарантируя высокую достоверность получаемых результатов.
• Масштабируемая функциональность: N5225B предоставляет возможности для расширения функционала с помощью различных опций, позволяющих выполнять специализированные измерения, такие как измерение коэффициента шума (Noise Figure), импульсные измерения или измерения коэффициента усиления сжатия (Gain Compression), что делает его универсальным инструментом для широкого круга задач.

Комплектация Keysight N5225B

Стандартная комплектация Keysight N5225B PNA включает все необходимые элементы для оперативного начала работы и проведения точных измерений:

• Базовый блок N5225B: Основной измерительный прибор, оснащённый всеми необходимыми аппаратными и программными средствами для выполнения функций векторного анализатора цепей.
• Программное обеспечение PNA Series: Лицензия на программное обеспечение, предоставляющее интуитивно понятный графический интерфейс для управления прибором, конфигурирования измерений, анализа данных и вывода отчётов.
• Техническая документация: Полный комплект руководств пользователя, программирования и обслуживания, обеспечивающий всестороннее понимание возможностей и правил эксплуатации прибора.
• Комплект тестовых кабелей и адаптеров: Высококачественные кабели и прецизионные адаптеры, необходимые для надёжного и точного подключения к измеряемым устройствам и калибровочным комплектам.
• Сетевые кабели и аксессуары: Включает кабель питания, кабель локальной сети (LAN) для удалённого управления и другие вспомогательные принадлежности.
• Калибровочный комплект (опционально): Для достижения максимальной точности измерений в рабочем диапазоне частот настоятельно рекомендуется приобретение соответствующего калибровочного комплекта (например, ECal-модуля или механического набора), подходящего для частот до 50 ГГц.

Применение Keysight N5225B PNA

Векторный анализатор цепей Keysight N5225B PNA является незаменимым инструментом в широком спектре высокотехнологичных отраслей:

• Разработка и производство компонентов для беспроводной связи: Тестирование устройств для систем 5G (до 50 ГГц), Wi-Fi 6/7, спутниковой связи, антенн, усилителей мощности, фильтров, дуплексеров и других радиочастотных и СВЧ-модулей.
• Аэрокосмическая и оборонная промышленность: Анализ радаров, систем радиоэлектронной борьбы (РЭБ), спутниковых систем связи и других критически важных СВЧ- и миллиметровых устройств, где требуется высокая точность и широкий частотный диапазон.
• Производство полупроводниковых устройств: Измерение характеристик СВЧ-транзисторов, интегральных схем (ИС) и упаковок, включая высокоточные измерения S-параметров.
• Исследования и разработка новых технологий: Применение в университетских и промышленных лабораториях для изучения новых материалов, топологий цепей и устройств, работающих в высокочастотных диапазонах.
• Автомобильная электроника: Тестирование компонентов для автомобильных радаров и коммуникационных систем, работающих на высоких частотах.
• Тестирование кабелей и разъёмов: Высокоточная оценка качества и характеристик кабелей, разъёмов и других элементов высокочастотных трактов до 50 ГГц.
