Keysight M9807A – векторный анализатор цепей (VNA) в формате PXIe. Частотный диапазон от 100 кГц до 44 ГГц. Динамический диапазон 132 дБ. Идеален для тестирования высокочастотных компонентов и систем, включая 5G.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

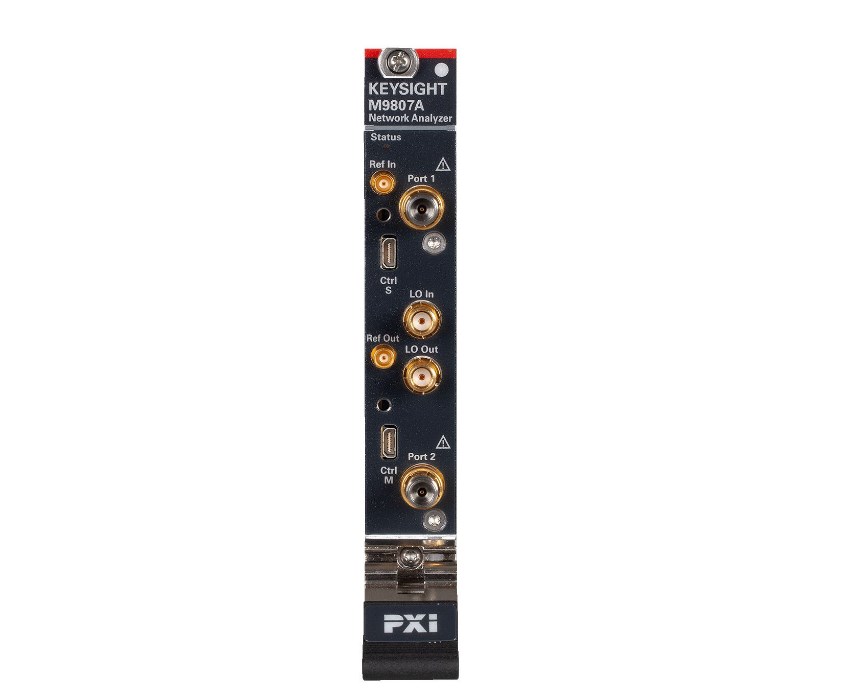

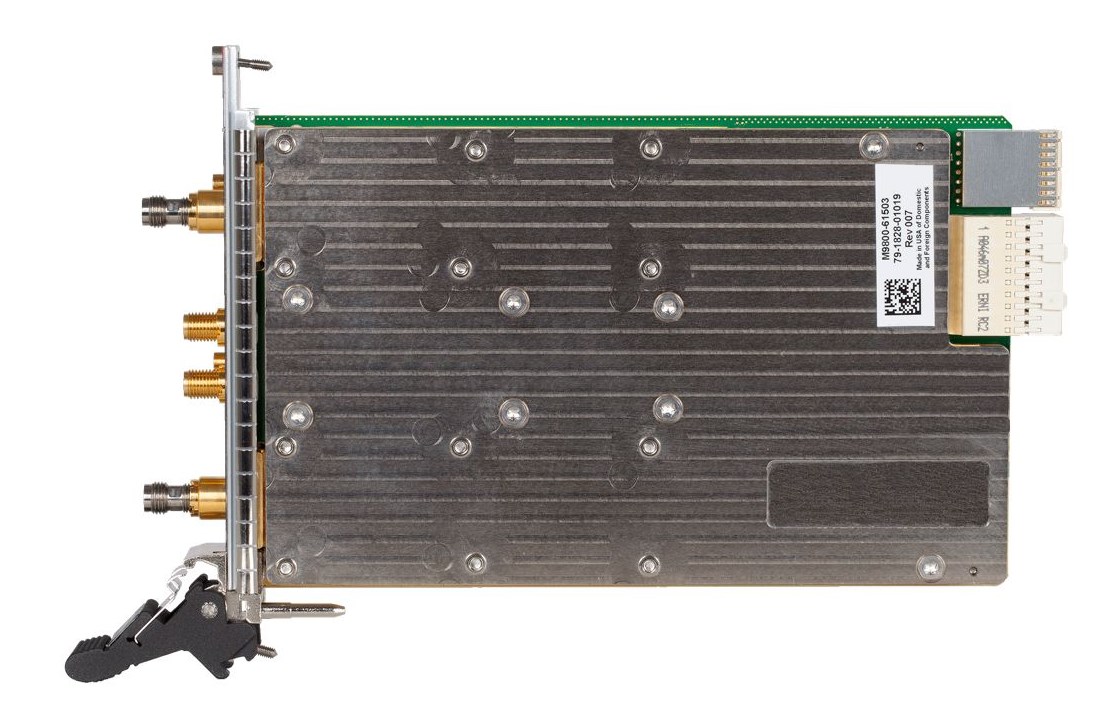

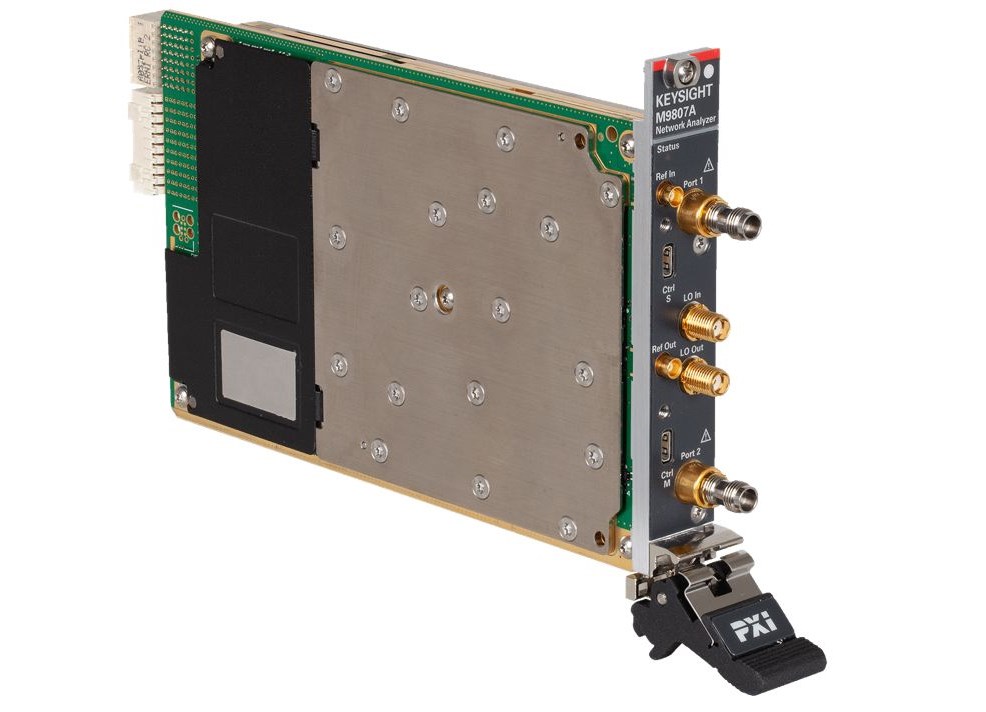

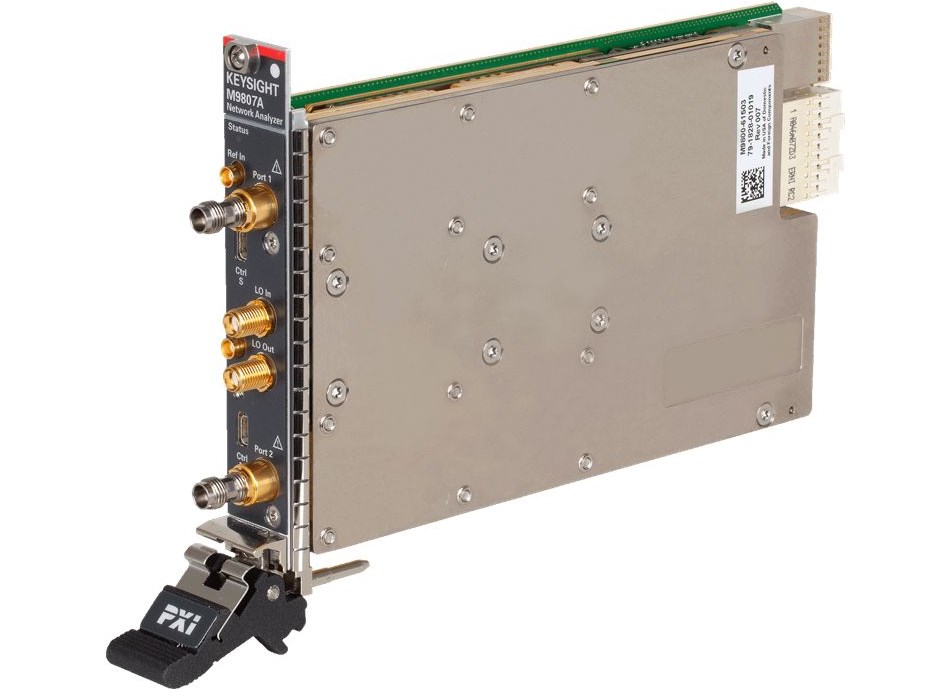

Keysight M9807A: Модульный векторный анализатор цепей для высокочастотных приложений
Keysight M9807A — это передовой векторный анализатор цепей (Vector Network Analyzer, VNA), разработанный для решения самых сложных задач в области радиочастотных (РЧ) и микроволновых измерений. Этот высокопроизводительный прибор, выполненный в компактном модульном формате PXIe (PCI eXtensions for Instrumentation), предлагает исключительные технические характеристики в широком диапазоне частот от 100 кГц до 44 ГГц.
Преимущества Keysight M9807A
- Широкий частотный диапазон: M9807A охватывает частоты от 100 кГц до 44 ГГц, что делает его универсальным инструментом для тестирования компонентов и систем, работающих в различных диапазонах, включая спутниковую связь, радары, а также устройства для технологий 5G и 6G.
- Высокая производительность: Прибор обладает впечатляющим динамическим диапазоном до 132 дБ и низким уровнем шума, что позволяет проводить точные измерения даже на самых слабых сигналах. Скорость измерения в 6 мс (для 201 точки) значительно повышает пропускную способность тестовых установок.
- Масштабируемая архитектура: Благодаря модульной конструкции PXIe, несколько модулей M9807A можно объединить в одном шасси для создания многопортовых систем с количеством портов до 34. Это обеспечивает возможность одновременного тестирования множества компонентов, что критически важно для эффективного производства.
- Исключительная точность: Векторный анализатор цепей M9807A обеспечивает высокую точность измерений, поддерживая различные методы калибровки, включая электронную калибровку (ECal), для минимизации погрешностей и обеспечения достоверности результатов.
- Интуитивное управление: Прибор использует тот же интуитивно понятный графический интерфейс, что и другие настольные анализаторы цепей Keysight, что упрощает освоение и интеграцию в существующие рабочие процессы.
Комплектация Keysight M9807A
Стандартный комплект поставки векторного анализатора цепей Keysight M9807A включает:
- Модуль Keysight M9807A с двумя портами.
- Необходимые соединительные кабели и адаптеры.
- Программное обеспечение для управления, автоматизации и обработки данных.
- Руководство по эксплуатации и техническая документация.
Применение Keysight M9807A
Keysight M9807A находит широкое применение в следующих областях:
- Разработка и производство: Прибор незаменим для тестирования высокочастотных пассивных и активных компонентов, таких как фильтры, усилители, смесители и антенны. Его скорость и точность делают его идеальным выбором для автоматизированных тестовых систем на производстве.
- Телекоммуникации: Векторный анализатор Keysight M9807A используется для разработки и тестирования оборудования для беспроводных сетей нового поколения, включая 5G.
- Аэрокосмическая и оборонная промышленность: Применяется для тестирования высоконадежных РЛС (радиолокационных станций) и систем связи.
- Исследовательские лаборатории: Благодаря своей гибкости и масштабируемости, M9807A идеально подходит для научно-исследовательских задач, где требуется высокий уровень детализации и точности.
Опции Keysight M9807A
| Наименование опции | Описание |
|---|---|
| М9807А-А6J | Калибровка ANSI Z540-1-1994 |
| М9807А-1А7 | Калибровка + Неопределенности + Защитные кольца (не аккредитовано) |
| М9807А-200 | 2 порта, от 100 кГц до 44 ГГц |
| М9807А-090 | Аппаратное обеспечение для спектрального анализа |
| М9807А-021 | Аппаратное обеспечение импульсной модуляции |
| М9807А-190 | Аппаратное обеспечение для векторного анализа сигналов |
| U8487A | Датчик мощности; USB-термопара среднего значения, 10 МГц–50 ГГц |
| Y1730A | Соединительные кабели для многопортовой конфигурации векторных анализаторов цепей M980xA и M983xA PXI |
| Y1731A | Модуль адаптера PXI |
