Anritsu MS27100A Монитор спектра

Anritsu MS27100A: Модульное решение для OEM-Интеграции

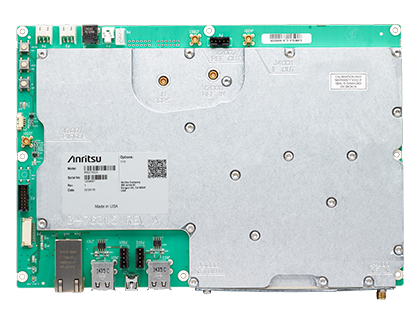

MS27100A — это компактный и высокопроизводительный модуль монитора спектра, разработанный компанией Anritsu специально для системных интеграторов и OEM-производителей (Original Equipment Manufacturer), которым требуется интегрировать передовые функции анализа радиочастотного (РЧ) спектра в собственные решения. Монитор спектра MS27100A обеспечивает непрерывный, надежный и высокоскоростной мониторинг, что делает его идеальной основой для систем обнаружения помех, геопозиционирования сигналов и контроля загруженности спектра.

Ключевая особенность MS27100A заключается в его малом форм-факторе и низком энергопотреблении, что позволяет встраивать его в корпуса, где пространство является критическим ограничением. Рабочий частотный диапазон MS27100A составляет от 9 килогерц до 6 гигагерц, обеспечивая всеобъемлющий охват лицензируемых и нелицензируемых частот.

Преимущества Anritsu MS27100A

Технические характеристики и конструктивные решения Anritsu MS27100A гарантируют высочайшую производительность и надежность, необходимые для профессиональных приложений:

• Сверхмалый форм-фактор и вес: MS27100A имеет габариты всего 165,36 x 244,00 x 27,75 миллиметров и весит менее одного килограмма (0,93 кг). Это делает его идеальным модулем для встраивания в пользовательские стойки, передвижные комплексы или любые системы с ограниченным пространством.
• Высокая скорость сканирования: Скорость развертки MS27100A достигает 24 гигагерц в секунду (при полосе пропускания разрешения 3 мегагерц), что критически важно для надежного обнаружения кратковременных, импульсных или «взрывных» сигналов, которые невозможно зафиксировать при медленном сканировании.
• Отличные радиочастотные характеристики: Прибор демонстрирует высокую чувствительность, обеспечивая отображаемый средний шум (DANL) на уровне менее -150 дБм (децибел относительно одного милливатта, нормализовано к 1 герц) при включенном предусилителе. Динамический диапазон составляет более 106 децибел, что позволяет эффективно работать даже при наличии сильных интерференционных источников.
• Мгновенный анализ в реальном времени: Монитор спектра MS27100A имеет мгновенную полосу пропускания быстрого преобразования Фурье (БПФ) 20 мегагерц, позволяя осуществлять широкополосный захват данных в реальном времени, а также захват синфазной (I) и квадратурной (Q) компонент сигнала с метками времени для последующей пост-обработки.
• Гибкость подключения: В стандартной комплектации MS27100A оснащен одним РЧ входом, однако с помощью опционального внешнего мультиплексора (управляемого через USB) количество РЧ входов может быть расширено до 6 портов. В качестве РЧ разъема используется SMA (гнездо).
• Удаленное управление и стабильность: Управление модулем MS27100A осуществляется исключительно удаленно через Гигабитный Ethernet-интерфейс, используя встроенный Web-сервер или команды SCPI (Standard Commands for Programmable Instruments). Наличие контрольного таймера (Watchdog timer) и операционной системы Linux гарантирует долговременную стабильность при удаленном развертывании.

Комплектация Anritsu MS27100A

В стандартную комплектацию монитора спектра MS27100A входит сам модуль с одним РЧ входом, встроенный приемник глобальной системы позиционирования (GPS) для синхронизации и определения местоположения, а также необходимый набор кабелей и документации.

Опционально доступны:

• Мультиплексор на 6 РЧ портов для подключения нескольких антенн.
• Различное программное обеспечение Anritsu Vision (Vision Monitor, Vision Locate) для автоматизированного сбора данных, генерации тревог, анализа занятости спектра и геопозиционирования (локализации) сигналов по методу разности времен прихода (TDOA).
• Опции, включающие анализ векторных сигналов, а также демодуляцию сигналов АМ (амплитудной модуляции) и ЧМ (частотной модуляции).

Применение AnritsuMS27100A

MS27100A — это универсальное решение для профессионального радиомониторинга, ориентированное на интеграцию:

• OEM-системы: Встраивание в специализированное оборудование, такое как системы обнаружения беспилотных летательных аппаратов (БПЛА) или мобильные комплексы радиоконтроля.
• Удаленный радиомониторинг: Создание распределенных, высокоплотных сетей мониторинга, где множество модулей MS27100A развернуты на критически важных объектах или в центрах обработки данных.
• Научно-исследовательские и испытательные лаборатории: Применение в системах, требующих высокоскоростного захвата и анализа I/Q данных в компактном исполнении.
• Контроль объектов связи: Использование для непрерывного мониторинга чистоты спектра и поиска источников помех в центрах управления спутниковой связью и других критических инфраструктурах.

Технические характеристики AnritsuMS27100A

• от 9 кГц до 6 ГГц
• Скорость развертки до 24 ГГц/с
• Интегрированный веб-сервер для просмотра, управления и проведения измерений через веб-браузер
• Сторожевой таймер для обеспечения долгосрочной стабильности удаленно развернутых мониторов
• Низкий уровень помех для точного обнаружения сигнала
• Мгновенная полоса пропускания БПФ 20 МГц

Опции Anritsu MS27100A
