Anritsu MS2090A Анализатор спектра реального времени

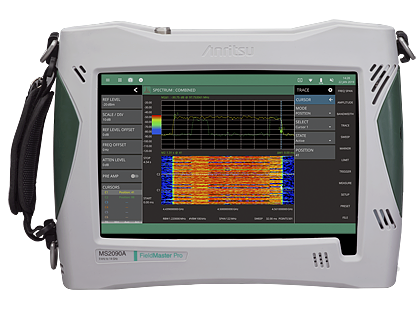

Anritsu MS2090A Field Master Pro: Портативный анализатор спектра для критических задач

MS2090A Field Master Pro от Anritsu является эталоном среди портативных анализаторов спектра реального времени (РВАС) благодаря непрерывному частотному перекрытию до 54 ГГц. Этот прибор, созданный для самых требовательных полевых и лабораторных задач, объединяет лучшие в классе радиочастотные (РЧ) характеристики с прочной, защищенной конструкцией, что делает MS2090A идеальным инструментом для специалистов, работающих с 5G (FR1 и mmWave), спутниковыми системами, радарами, а также в аэрокосмической и оборонной отраслях.

Преимущества Anritsu MS2090A

• Непревзойденная РЧ-чувствительность: Анализатор спектра MS2090A обладает лучшими в своем классе характеристиками, обеспечивая средний отображаемый уровень шума (DANL – Displayed Average Noise Level) до –164 дБм (с включенным предусилителем), что гарантирует обнаружение самых слабых сигналов. Уровень точки пересечения третьего порядка (TOI – Third Order Intercept) составляет типично +20 дБм, что позволяет проводить точные измерения гармоник и искажений, включая спектральную очистку.
• Анализ реального времени (РВАС): MS2090A обеспечивает максимальную полосу анализа в режиме реального времени до 110 МГц (опционально до 150 МГц), что критически важно для захвата кратковременных, импульсных и быстро меняющихся сигналов (Probability of Intercept – POI до 2,05 микросекунды). Это позволяет проводить всесторонний анализ модуляции 5G New Radio (5GNR) и Long Term Evolution (LTE).
• Широкий частотный диапазон: Наличие моделей MS2090A с верхним пределом частоты до 54 ГГц позволяет работать с миллиметровым диапазоном (mmWave), охватывая все актуальные стандарты связи и радарные частоты. Для каждой модели доступен встроенный предусилитель, работающий во всем частотном диапазоне.
• Прочная и надежная конструкция: Прибор оснащен 10,1-дюймовым сенсорным дисплеем с высокой разрешающей способностью (1280 на 800 пикселей), защищенным закаленным стеклом с классом защиты IK08. Корпус анализатора Anritsu MS2090A разработан для работы в диапазоне температур от –10 до +55 градусов Цельсия, что подтверждает его готовность к эксплуатации в экстремальных полевых условиях.

Комплектация Anritsu MS2090A

В стандартный комплект поставки MS2090A Field Master Pro входят:

• Портативный анализатор спектра MS2090A.
• Литий-ионная (Li-ion) аккумуляторная батарея.
• Адаптер питания переменного тока/постоянного тока (AC/DC Power Supply).
• Комплект кабелей: Ethernet, USB 3.0 Type-A к Type-C.
• Адаптеры для РЧ-разъемов (например, BNC к SMB, N-тип).
• Сертификат калибровки и соответствия (Certificate of Calibration and Conformance).
• Плечевой ремень и стилус.

Применение Anritsu MS2090A

MS2090A является универсальной платформой для высокоточных измерений:

• Тестирование сетей 5G: Полный набор измерений для 5G New Radio (NR) FDD и TDD, включая анализ качества сигнала (EVM – Error Vector Magnitude, RSRP – Reference Signal Received Power, RSRQ – Reference Signal Received Quality, SINR – Signal to Interference plus Noise Ratio).
• Поиск интерференции: Анализ реального времени и функция картирования покрытия с помощью глобальной навигационной спутниковой системы (GNSS – Global Navigation Satellite System) позволяют оперативно обнаруживать и локализовывать источники помех.
• Аэрокосмическая и оборонная связь: Измерения характеристик радаров, импульсов (Pulse Analyzer) и широкополосных сигналов благодаря полосе анализа до 150 МГц.
• Сертификация и нормативное регулирование: Высокая точность амплитуды (типично плюс/минус 0,5 дБ) позволяет проводить достоверные измерения мощности передатчика и спектральных масок излучения (SEM – Spectral Emission Mask) в соответствии с требованиями регуляторов.

Опции Anritsu MS2090A

Технические характеристики Anritsu MS2090A
