Анализатор R&S EVSD1000 — компактный прибор для мониторинга ОВЧ/УВЧ‑сигналов. Обеспечивает анализ модуляции, геопривязку, запись I/Q‑данных и удалённое управление. Идеален для контроля БПЛА, радиомониторинга и обеспечения безопасности объектов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

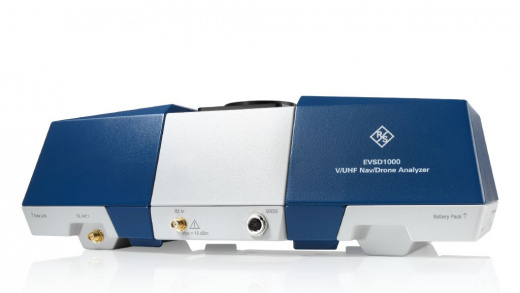

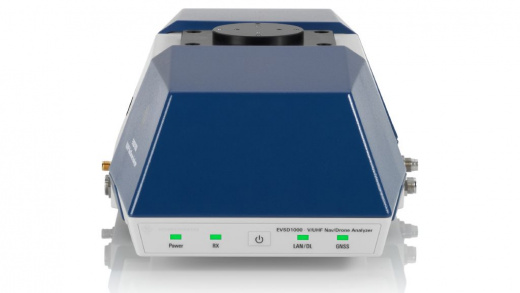

Навигационный анализатор R&S EVSD1000 ОВЧ/УВЧ для дронов
Анализатор R&S EVSD1000 — специализированный прибор для мониторинга и анализа радиосигналов в диапазонах ОВЧ и УВЧ. Устройство предназначено для контроля электромагнитной обстановки в зоне эксплуатации беспилотных летательных аппаратов (БПЛА). Прибор позволяет выявлять помехи, отслеживать каналы управления и передачи данных дронов, а также оценивать качество радиосвязи в реальном времени.
В основе работы анализатора — высокочувствительный приёмник и цифровой обработчик сигналов. Устройство сканирует заданный частотный диапазон, фиксирует параметры обнаруженных сигналов (частоту, уровень, модуляцию) и визуализирует данные на встроенном экране. Благодаря компактному исполнению и низкому энергопотреблению, анализатор оптимально подходит для мобильных сценариев — от полевых проверок до интеграции в стационарные системы мониторинга.
Технические характеристики R&S EVSD1000
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 70 МГц до 410 МГц |
| Разрешение по частоте | 10 Гц |
| Однополосный фазовый шум | –105 дБн (1 Гц) (тип.) (смещение 10 кГц, частота 110 МГц) |
| Скорость динамических измерений | 100 записей данных в секунду |
| Режим маркерных радиомаяков | 74,7–75,3 МГц |
| Режимы ILS LLZ, VOR, GBAS | 108–118 МГц |
| Режим систем связи ATC COM 1 | 118–145 МГц |
| Режимы ILS GS, COM 2 | 220–410 МГц |
| Вес | 1,45 кг |
Области применения R&S EVSD1000
- Безопасность объектов: контроль воздушного пространства вокруг аэропортов, промышленных зон и стратегических объектов для выявления неавторизованных дронов.
- Тестирование БПЛА: оценка помехоустойчивости каналов управления и передачи данных на этапах разработки и сертификации.
- Радиомониторинг: выявление источников помех в городских и пригородных зонах, влияющих на работу дронов.
- Поисково‑спасательные операции: локализация аварийных радиопередатчиков и координация действий БПЛА в условиях сложной ЭМ‑обстановки.
- Научные исследования: изучение распространения радиоволн в различных средах с использованием дронов как мобильных сенсоров.
Ключевые особенности и возможности R&S EVSD1000
- Режим панорамного сканирования. Быстрое обследование широкого диапазона с визуализацией спектра в виде водопада.
- Анализ модуляции. Автоматическое определение типов модуляции (FM, AM, PSK, FSK) для идентификации источников сигналов.
- Запись и воспроизведение. Сохранение данных в формате I/Q для последующего детального анализа.
- Геопривязка. Синхронизация с GPS для картографирования источников помех.
- Автоматическое обнаружение аномалий. Алгоритм выявления нестандартных сигналов (например, несанкционированных каналов управления БПЛА).
- Удалённое управление. Интеграция в сетевые системы через API и веб‑интерфейс.

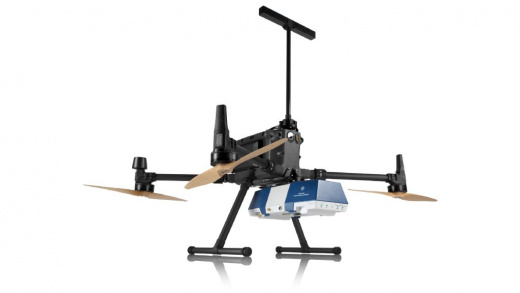

- Компактность и лёгкость. Удобство интеграции в летательные аппараты и дроны.
Дополнительные опции R&S EVSD1000
| Опция и номер заказа | Описание |
|---|---|
|
R&S®EVSG-K1 1329.9005.02 |
Анализ ILS CRS/CLR Опция R&S®EVSG‑K1 позволяет независимо и одновременно измерять обе несущие частоты двухчастотной (2F) системы ILS. |
|
R&S®EVSG-K2 1329.9011.02 |
Анализ VOR В сочетании с опцией R&S®EVSG‑K2 анализатор R&S®EVSD1000 анализирует характерные параметры, такие как пеленг и модуляция систем VOR. |
|
R&S®EVSG-K3 1329.9028.02 |
Анализ маркерного радиомаяка Опция R&S®EVSG-K3 определяет значения модуляции и частоты систем маркерных радиомаяков. |
|
R&S®EVSG-K4 1329.9034.02 |
Анализ GBAS Программная опция R&S®EVSG-K4 позволяет пользователям тестировать широковещательную передачу данных в УКВ-диапазоне (VDB) наземных спутниковых навигационных систем GBAS. |
|
R&S®EVSG-K6 1329.9057.02 |
Анализ COM Опция R&S®EVSG-K6 анализирует уровень, частоту и модуляцию (AM и FM) сигналов связи УВД. |
|
R&S®EVSG-K10 1329.9063.02 |
Анализ RF спектра С опцией R&S®EVSG‑K10 анализатор R&S®EVSD1000 может отображать RF-спектр входного сигнала в диапазоне от 70 МГц до 410 МГц. |
|
R&S®EVSG-K11 1329.9070.02 |
Анализ AF спектра Базовый анализ для идентификации гармоник и продуктов интермодуляции. |
|
R&S®EVSG-K12 1329.9086.02 |
Анализ AF во временной области Анализ сигнала во временной области. |
|
R&S®EVSG1-K25 1329.9157.02 |
Потоковая передача I/Q данных Запись и потоковая передача I/Q данных для ILS, VOR MB, COM и GBAS (программная лицензия) |
