Keysight S9110A 5G Многодиапазонный векторный приемопередатчик

Keysight S9110A: Проектирование и производство 5G

S9110A Keysight Technologies представляет собой высокоинтегрированное и масштабируемое решение для тестирования радиочастотных характеристик (РЧ) инфраструктурного оборудования и компонентов связи 5G NR (New Radio) в режиме несигнальных измерений. S9110A не является настольным прибором в классическом понимании, а выступает как модульный векторный приемопередатчик PXIe (PCI eXtensions for Instrumentation), интегрированный с внешними высокопроизводительными RRH (Remote Radio Heads — удаленные радиочастотные головки) для работы в диапазоне миллиметровых волн (mmWave).

S9110A объединяет функции Векторного Анализатора Сигналов (VSA) и Векторного Генератора Сигналов (VSG) в единой платформе, что позволяет проводить как анализ, так и генерацию сложных модулированных сигналов 5G, охватывая все основные частотные диапазоны.

Преимущества Keysight S9110A

Ключевые преимущества S9110A заключаются в его превосходных РЧ-характеристиках, широчайшем диапазоне частот и компактном модульном форм-факторе, который снижает общую стоимость тестирования (COT, Cost of Test) и увеличивает пропускную способность производства.

• Широкий частотный охват: S9110A поддерживает тестирование во всех критически важных для 5G диапазонах: от FR1 (380 МГц до 6 ГГц) до FR2 (опционально до 49.2 ГГц) или NTN (Non-Terrestrial Networks, до 32 ГГц) при использовании соответствующих удаленных головок, таких как M1749B или M1742A. Максимальная частота системы S9110A составляет 49.2 ГГц.
• Ширина полосы: S9110A обеспечивает анализ и генерацию сигнала с мгновенной полосой пропускания до 1.2 ГГц (1200 МГц), что является обязательным требованием для тестирования агрегированных несущих и широких каналов 5G NR. Глубина памяти захвата составляет до 512 MSa (мегавыборок).
• Лучшая в классе РЧ-производительность: За счет использования модульного шасси PXIe и размещения РЧ-головок в непосредственной близости от тестируемого устройства (DUT, Device Under Test), S9110A обеспечивает высокое качество сигнала. Типовые показатели EVM (Error Vector Magnitude — величина вектора ошибок) и ACLR (Adjacent Channel Leakage Ratio — коэффициент утечки мощности в соседний канал) являются лучшими в классе, что достигается, в том числе, благодаря низкому уровню фазового шума.
• Масштабируемость и канальность: Базовая система S9110A обеспечивает 2 канала (передача/прием). Архитектура позволяет легко масштабировать систему для тестирования MIMO (Multiple-Input Multiple-Output) систем, а также конфигурировать S9110A с функцией Blocker (S9110A-BK1) для генерации мешающего сигнала в тестах чувствительности приемника.
• Универсальность тестирования: S9110A поддерживает широкий спектр тестов для базовых станций (BS, Base Station) и компонентов 5G, включая измерение выходной мощности, маски спектра излучения (SEM, Spectrum Emission Mask), ACLR, EVM, а также тестирование в безэховых камерах (OTA, Over-the-Air).
• Автоматизация: S9110A управляется через единый программный интерфейс API (Application Programming Interface), что значительно упрощает интеграцию в автоматизированные производственные тестовые среды и ускоряет процесс тестирования.
• Поддержка стандартов: S9110A полностью совместим с последними версиями стандартов 3GPP 5G NR (начиная с Release 15 и выше).

Применение Keysight S9110A

S9110A используется на ключевых этапах жизненного цикла продукта 5G:

• Верификация и валидация проекта (DVT): Применяется для глубокой характеризации производительности приемопередающих трактов, включая оценку качества модуляции и нелинейных искажений.
• Производственное тестирование (ATE): Благодаря высокой скорости измерений и компактности, S9110A идеально подходит для высокопроизводительных автоматизированных тестовых установок, минимизируя время простоя.
• Тестирование компонентов: Используется для характеризации активных и пассивных РЧ-компонентов, работающих в диапазонах 5G FR1 и FR2.
• Разработка базовых станций: Применяется для тестирования характеристик приемника и передатчика 5G базовых станций.

Комплектация Keysight S9110A

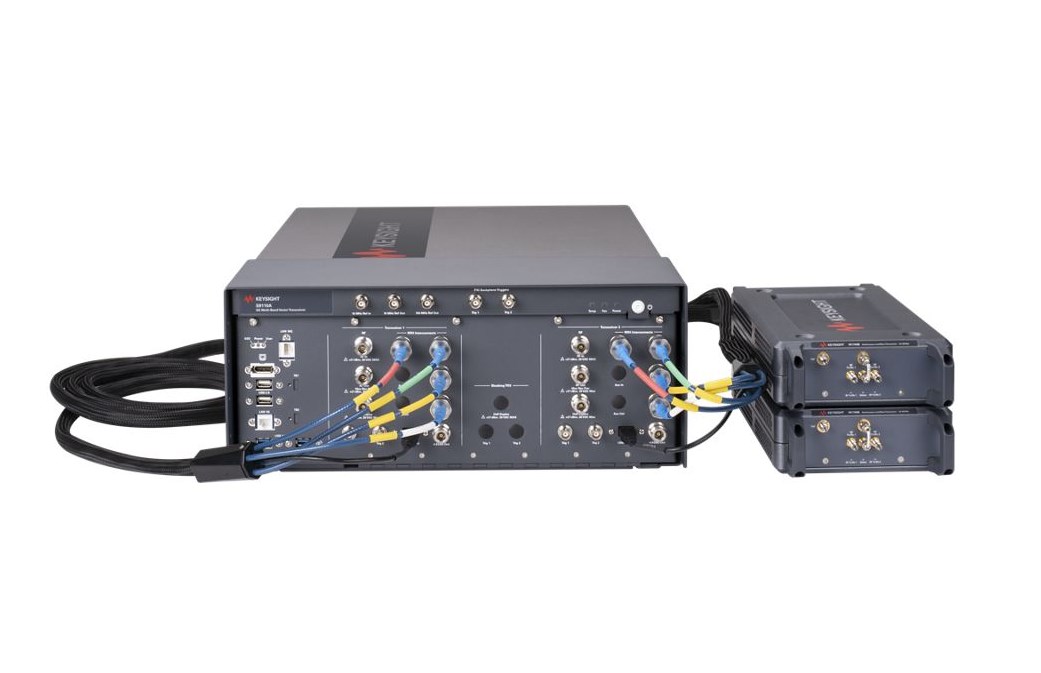

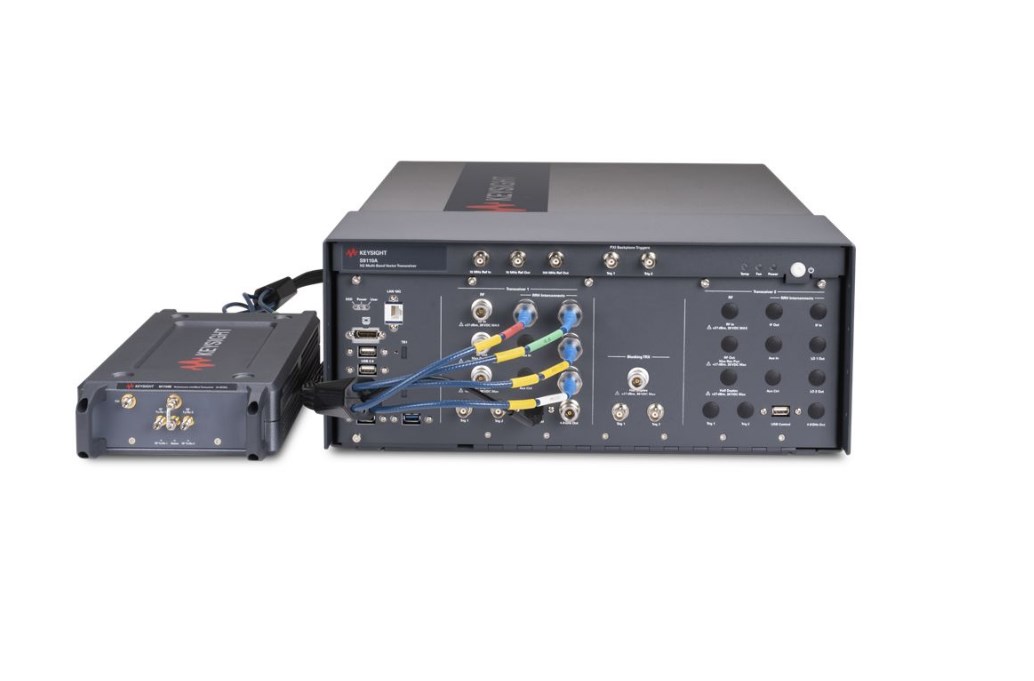

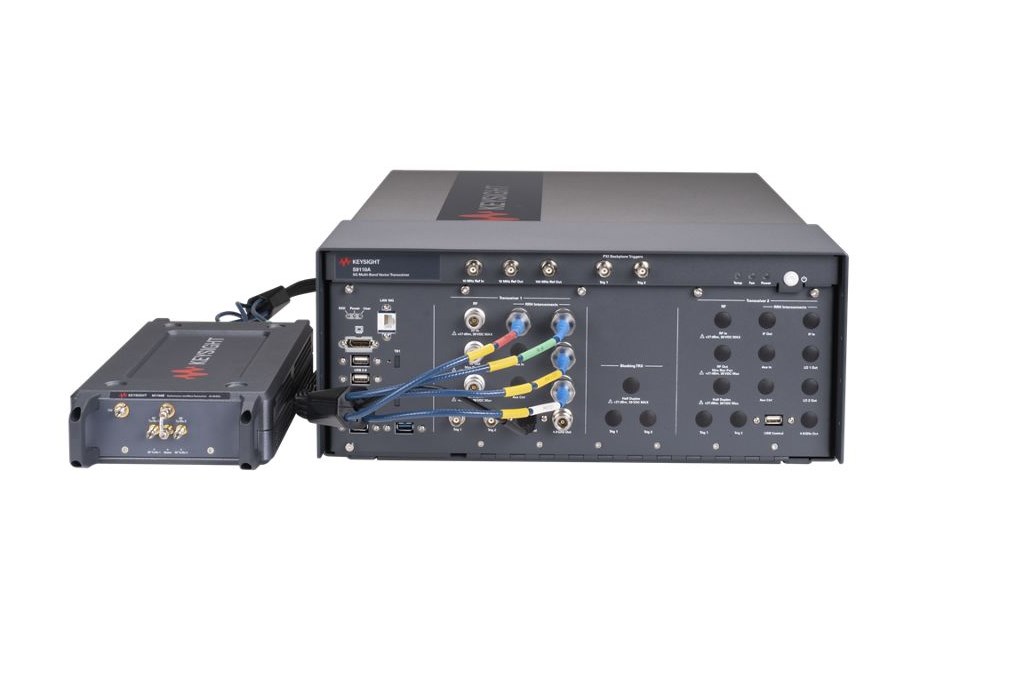

S9110A является системным решением, состоящим из основного приемопередатчика PXIe (Keysight M9410A PXIe VXT или аналогичного) и внешней удаленной РЧ-головки.

• Векторный Приемопередатчик PXIe (например, Keysight M9410A PXIe VXT).
• Одна или две удаленные радиочастотные головки (RRH) – например, M1749B для FR2.
• Соединительные кабели и AC/DC преобразователь для RRH.
• Лицензия на программное обеспечение 5G NR Non-Signaling Waveform and Measurement Application (например, Y9085EM0E).

Опции Keysight S9110A

Технические характеристики Keysight S9110A
