Keysight Technologies продемонстрировала ряд продуктов, разработанных для тестирования и проверки на всех этапах — от создания микросхем до развертывания готовых систем.
Ключевые решения Keysight на OFC 2025:
Решения для высокоскоростных соединений
Keysight представила новые решения для скоростей 448 Гбит/с, 1.6 Тбит/с и 3.2 Тбит/с. Особое внимание уделяется проверке низкоэнергетических (LPO) соединений 1.6 Тбит/с, работающих на скорости 224 Гбит/с на линию. Эти решения поддерживают как технологию LPO, так и Realtime Transmit Linear Receive (RTLR), что соответствует будущим стандартам, которые ожидаются к 2026 году.
Новый осциллограф N1093 DCAM
Оптический осциллограф N1093 DCAM — это инновационный осциллограф, который измеряет параметры электрических сигналов и оптических импульсов. Он оснащен высокочувствительным оптическим каналом и встроенной функцией восстановления тактовой частоты до 120 Гбод. Впервые в этой серии осциллографов интегрирована функция, позволяющая достичь сверхнизкого джиттера (нежелательных колебаний времени) в 90 фс.
N1093 разработан для жестких требований тестирования оптических трансиверов (приемопередатчиков) 1.6 Тбит/с на этапах исследований и разработок (R&D) и производства, обеспечивая создание оптических соединений нового поколения для центров обработки данных и кластеров ИИ.
Комплексное тестирование фотоники
Совместно с партнером FormFactor, Keysight продемонстрировала систему для зондового тестирования пластин CM300. Эта система используется для проверки работы электронных компонентов прямо на кремниевой пластине. Она оснащена перестраиваемым лазером Keysight, поляризационным синтезатором и многопортовым измерителем мощности. Управление осуществляется с помощью программного обеспечения Test Executive FormFactor с использованием плагина Keysight Pathway Test и программного обеспечения Polarization Lambda Scan.
Замена измерителя мощности на источник-измерительный модуль (SMU) позволяет тестировать фотодиоды (устройства, преобразующие свет в электричество) на чувствительность в зависимости от длины волны. Эта продуктовая линейка охватывает диапазон длин волн от 1240 до 1650 нм и может использовать до трех лазеров с оптическим коммутатором, объединяя измерения в один график. Для проверки и улучшения работы модуляторов или фотодиодов используется анализатор компонентов световых волн (LCA) для измерения полосы пропускания и фазового отклика. Системы зондового тестирования пластин могут выполнять тысячи измерений на одной пластине при различных температурах и условиях работы.
Программное обеспечение Photonix Designer

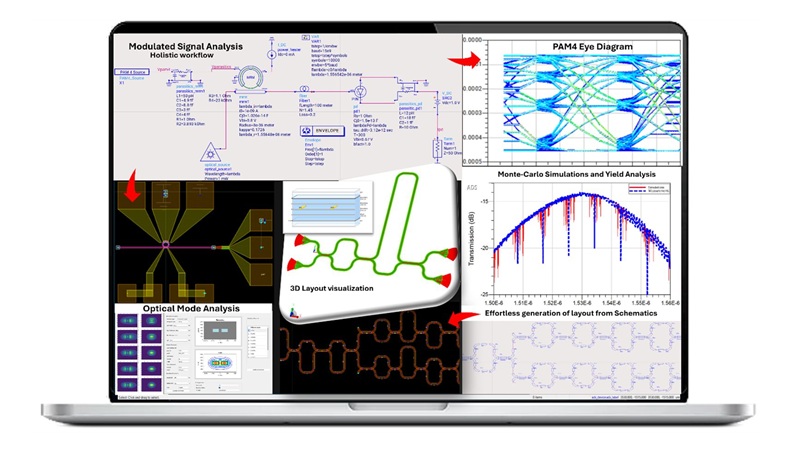

Keysight Photonic Designer — это новое комплексное решение для автоматизированного проектирования фотонных интегральных схем (PIC). Проще говоря, это программное обеспечение помогает инженерам создавать и моделировать оптические чипы. Оно соединяет новаторские идеи с их практической реализацией, предлагая современные инструменты моделирования и интуитивно понятный интерфейс.
Это абсолютно новый продукт, решающий две ключевые проблемы при проектировании фотонных интегральных схем: отсутствие интегрированных рабочих процессов (когда разные этапы проектирования не связаны между собой) и недостаточная точность. Это достигается за счет использования платформы ADS (Advanced Design System), которая хорошо подходит для проектирования фотоники, и глубоких физических моделей для беспрецедентной точности. Весь рабочий процесс реализован в единой среде Keysight ADS, которая также используется для проектировщиков высокоскоростных цифровых схем, обеспечивая интегрированный рабочий процесс Электрика-Оптика-Электрика. Точность подтверждается демонстрацией совпадения измеренных и симулированных результатов с использованием гибридного двойника (модели, скорректированной на основе реальных измерений).
Вы можете подать заявку на бесплатную пробную версию на официальном сайте.
Генерация и анализ трафика Ethernet 1.6 Тбит/с
Keysight представила новый продукт для генерации и анализа трафика Ethernet на скорости 1.6 терабит в секунду. Это система Keysight AresONE-S 1.6T. Она оснащена двумя портами 1.6 Тбит/с, способными передавать трафик Layer 2 (канала передачи данных) на линейной скорости и выполнять анализ прямого исправления ошибок (FEC). Это позволяет оценить производительность оптических трансиверов Ethernet 1.6 Тбит/с на системном уровне и предсказать, насколько хорошо устройства будут работать в реальной сети центра обработки данных.
В рамках демонстрации система передает 2.3 миллиарда пакетов в секунду, и каждый пакет анализируется в реальном времени. Цель этих измерений — подтвердить производительность для крупных компаний, строящих гипермасштабные центры обработки данных, или поставщиков услуг.
Тестирование когерентной оптики
Была представлена демонстрация, имитирующая полную оптическую систему передачи для когерентной связи (метода передачи данных с использованием фазы и амплитуды света), работающую примерно на 1.2 терабит в секунду с использованием сигнала 160 Гбод и формата модуляции 16QAM. Генерация сигнала осуществляется с помощью Генератора произвольных форм сигналов Keysight M8199B AWG и программного обеспечения Optical Modulation Generator, имитирующего когерентный оптический DSP (цифровой сигнальный процессор).
Сигнал модулируется на оптический носитель с помощью Optical Multiformat Transmitter, поддерживающего полосу пропускания 85 ГГц. Прием и анализ качества сигнала выполняются с помощью Анализатор оптической модуляции Keysight N4391C с оптической полосой пропускания 110 ГГц. Этот прибор содержит полностью откалиброванный когерентный приемник и осциллограф, работающий на скорости 256 гигавыборок в секунду на базе осциллоскопов серии Keysight UXR. Анализ сигналов производится с помощью программного обеспечения Keysight Vector Signal Analyzer, имитирующего DSP когерентного приемника, для демодуляции сигнала, отображения диаграмм созвездия (визуального представления модулированных сигналов) и оценки параметров качества сигнала, таких как величина вектора ошибки (EVM), любые оставшиеся искажения сигнала, а также измерения коэффициента битовых ошибок (BER), если битовый шаблон известен.
Демонстрация 448 Гбит/с с использованием 224 Гбод PM4

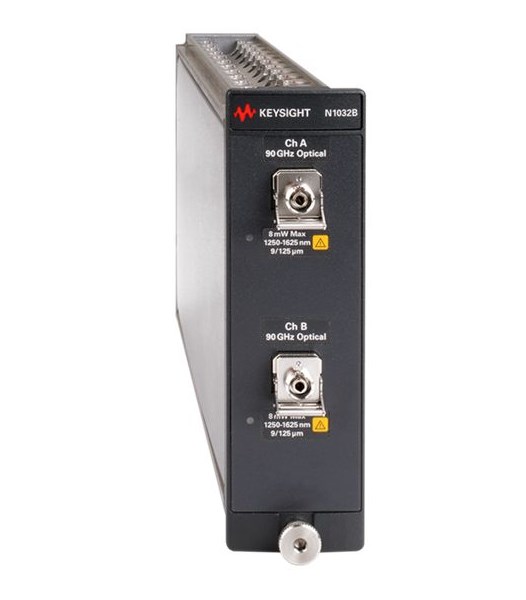

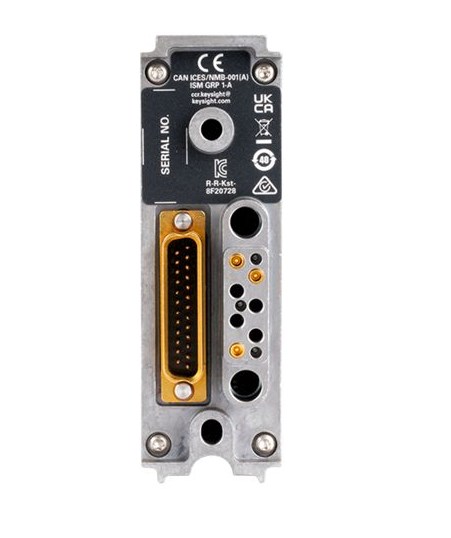

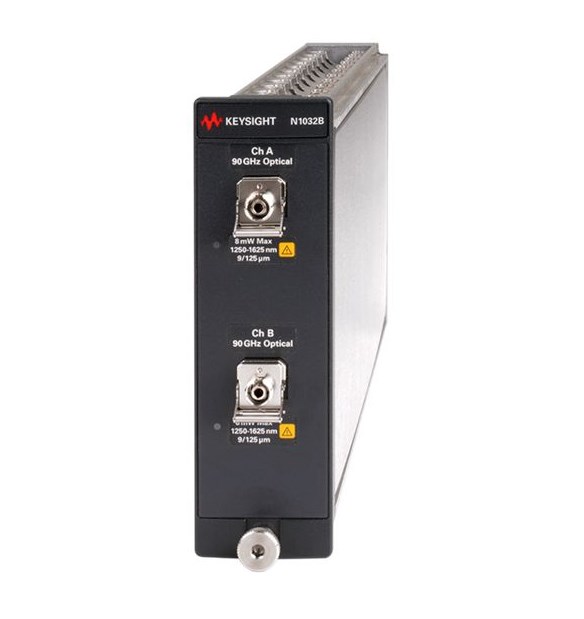

Keysight показала достижение скорости 448 Гбит/с с использованием модуляции 224 Гбод PM4. Демонстрация задействовала генератор Keysight M8199B AWG, связанный с высокопроизводительным блоком мультиплексирования в частотной области, внешний модулированный лазер и детектирование/анализ с помощью Keysight N1032 ADC X.
Компания продолжает исследовать баланс между более высокими скоростями символов и передовыми форматами модуляции, такими как PAM6 и PAM8. На сегодняшний день PAM4 (четырехуровневая импульсно-амплитудная модуляция) доказал, что может оставаться ведущим форматом для центров обработки данных ИИ следующего поколения, двигаясь к скоростям 1.6 Тбит/с, 3.2 Тбит/с и выше.
Keysight AI Data Center Builder
Анонсирован новый продукт — KAI Data Center Builder, который позволяет имитировать рабочие нагрузки ИИ в лабораторных условиях. Это дает возможность тестировать производительность инфраструктуры ИИ без необходимости использования дорогостоящих графических процессоров (GPU). Система является частью более широкого портфеля решений Kai и в настоящее время фокусируется на тестировании сетевой инфраструктуры, с планами расширения на вычисления, соединения и измерения мощности в будущем.
Система позволяет тестировать производительность элементарных строительных блоков рабочих нагрузок ИИ, называемых коллективными коммуникациями, или воспроизводить целые рабочие нагрузки, такие как Llama 2 или GPT, поверх исследуемой инфраструктуры. KAI Data Center Builder охватывает весь спектр решений, от предсиликонового проектирования чипов до тестирования облачных развертываний GPU.
Keysight продемонстрировала, что её решения разработаны для поддержки всей экосистемы — от проектирования до производства и развертывания, обеспечивая производительность и надежность, необходимые для будущего сетей ИИ и центров обработки данных.
