ВНИИФТРИ М1-37/2 Ваттметр проходного типа волноводный

Ваттметр проходного типа волноводный М1-37/2 представляет собой высокоточный измерительный прибор, разработанный для определения мощности сигналов сверхвысокой частоты (СВЧ), проходящих через волноводные тракты. М1-37/2 является незаменимым инструментом для специалистов, работающих в области радиотехники, телекоммуникаций и других сферах, где требуется точное определение мощности СВЧ-сигналов в проходном режиме.

Ключевые особенности и преимущества М1-37/2:

• Возможность сертификации в качестве рабочего эталона 1-го разряда, что подтверждает высокую точность и надежность измерений.
• Система автоматической компенсации температурного дрейфа термисторных преобразователей, входящих в комплект, гарантирует стабильность показаний при изменении температуры.
• Высокая скорость М1-37/2 позволяет оперативно получать результаты, что увеличивает производительность работы.
• Облегченная конструкция обеспечивает удобство транспортировки и эксплуатации М1-37/2.
• Интерфейс USB 2.0 обеспечивает возможность удаленного контроля и управления прибором, что упрощает его интеграцию в автоматизированные системы.

Применение М1-37/2:

Ваттметры серии М1-37/2 применяются при настройке волноводных и коаксиальных СВЧ генераторов сигналов, панорамных измерителей коэффициента стоячей волны напряжения (КСВН); для контроля мощности на портах векторных анализаторов цепей, - совместно с рупорными антеннами для измерений плотности потока энергии в диапазоне частот от 25,86 до 37,50 ГГц.

Состав М1-37/2:

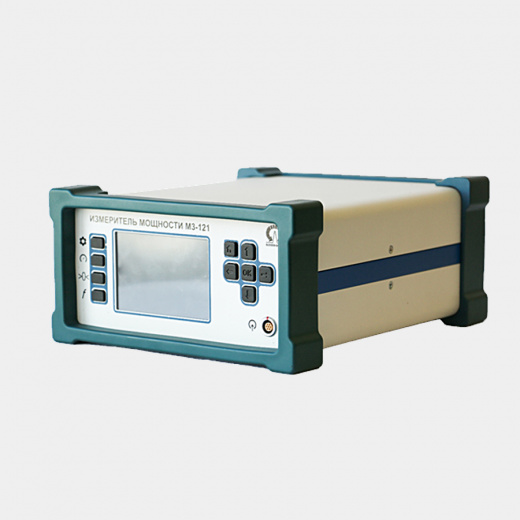

Ваттметр проходного типа волноводный М1-37/2 состоит из: измерителя мощности термисторного унифицированного М3-121, преобразователя термисторного проходного типа ПТП-37.

Технические характеристики М1-37/1

Наименование характеристики	Значение
Поперечный размер волновода, мм:
Поперечный размер волновода, мм: -для диапазона частот от 25,86 до 37,50 ГГц	7,2х3,4
Диапазон рабочих частот, ГГц:
для сечения волновода 7,2х3,4 мм;	от 25,86 до 37,5
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт	от 0,1 до 10
Допускаемые пределы погрешности калибровочного коэффициента, %	±1,5 до ±2,0
Модуль эффективного коэффициента отражения выхода, не более	0,03
Диапазон регулировки мощности подогрева, мВт	От 10 до 80
Диапазон регулировки сопротивления, Ом	От 70 до 2000
Погрешность измерений мощности замещения, %	0,2 не более
Интерфейсы	USB, Ethernet LAN, RS232

Диапазон рабочих частот М1-37

Наименование характеристики	Значение
Диапазон рабочих частот, ГГц:
М1-37	от 16,70 до 37,50
М1-37/1	от 16,70 до 25,86
М1-37/2	от 25,86 до 37,50
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт	от 0,1 до 10,0
