R&S NRT2 – базовый блок измерителя мощности и коэффициента отражения от Rohde&Schwarz. Прибор для прецизионного одновременного измерения проходящей/отраженной мощности и КСВ с внешними USB-зондами. Управление по LAN/USB. Идеален для тестирования компонентов и антенно-фидерных трактов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

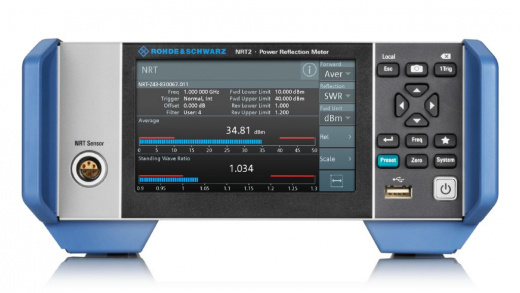

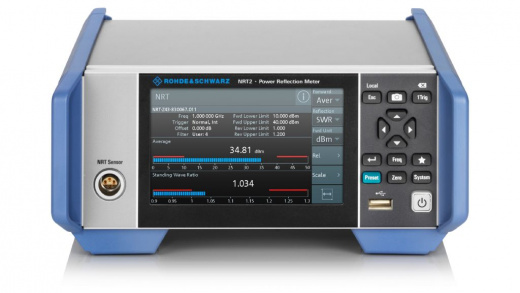

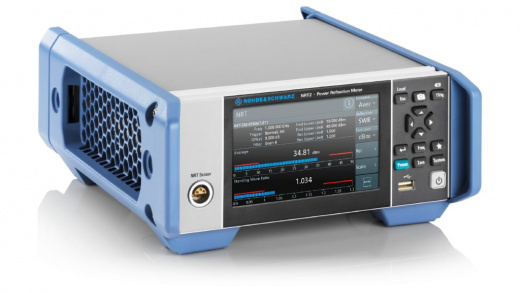

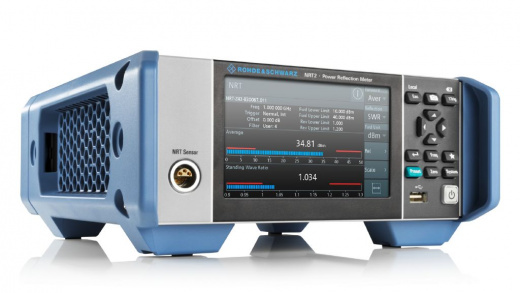

R&S NRT2 Измеритель коэффициента отражения мощности

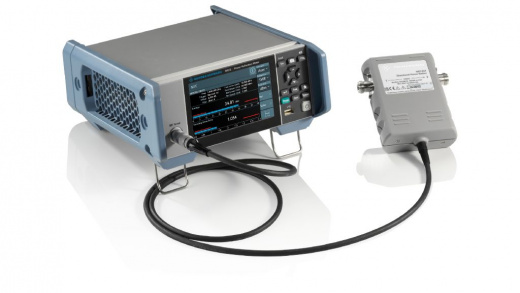

R&S NRT2 – это высокоточный измеритель коэффициента отражения мощности, представляющий собой базовый блок для построения гибких измерительных систем контроля мощности и коэффициента отражения. Прибор предназначен для проведения прецизионных измерений в системах связи, при тестировании компонентов и в научно-исследовательских работах. Принцип работы основан на использовании внешних USB-зондов мощности, что позволяет выносить точку измерения непосредственно к объекту, минимизируя потери и повышая достоверность результатов.
Устройство выполняет одновременное измерение проходящей и отраженной мощности, на основе которых автоматически рассчитывает коэффициент отражения (КСВ) и коэффициент стоячей волны. Благодаря модульной архитектуре, система легко адаптируется под конкретные задачи пользователя путем подключения различных измерительных головок и использования программных опций. Управление и визуализация данных осуществляются через ПК с специализированным программным обеспечением, что превращает устройство в центральный узел современной измерительной установки.
Технические характеристики R&S NRT2
| Наименование характеристики | Значение |
|---|---|
| Тип прибора | Базовый блок измерителя мощности и коэффициента отражения |
| Поддерживаемые зонды | Все USB-зонды мощности R&S NRP, R&S NRT-Z |
| Количество измерительных портов | 2 (для измерения проходящей и отраженной мощности) |
| Диапазон частот | от 25 МГц до 4 ГГц (зависит от датчика) |
| Диапазон измерения мощности | от 0,0007 Вт до 120 Вт (средняя), макс. 300 Вт (пиковая) (зависит от датчика) |

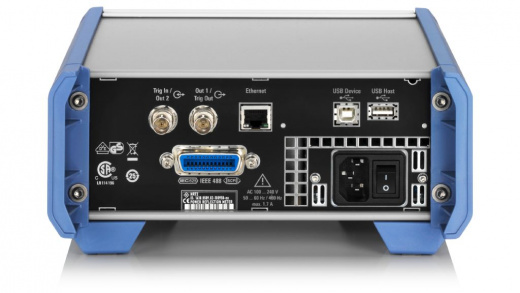

| Интерфейсы управления | LAN (LXI), USB |
| Совместимость с ПО | R&S NRT-Z4, R&S NRP2, R&S Power Viewer Plus |
| Вес | 2,35 кг |
Области применения R&S NRT2
Измеритель находит применение в различных отраслях, где требуется точный контроль энергетических параметров сигналов:
- Разработка и производство RF-компонентов: тестирование усилителей, аттенюаторов, фильтров и антенн на предмет потерь и отражений.
- Сервисное обслуживание и монтаж: проверка и настройка антенно-фидерных трактов базовых станций сотовой связи, ретрансляторов и спутниковых антенн.
- Научные исследования: проведение экспериментов, требующих мониторинга мощности и согласования в высокочастотных цепях.
- Проведение аттестаций и поверок: использование в качестве эталонной системы в метрологических лабораториях.
Ключевые особенности R&S NRT2
Главной особенностью устройства является его модульность и высочайшая точность. Использование внешних термокомпенсированных зондов (например, серии R&S NRP) позволяет достичь минимальной погрешности измерения, недостижимой для традиционных встроенных решений. Прибор обеспечивает истинное многозадачное измерение по двум каналам одновременно, что критически важно для анализа проходящей и отраженной мощности в реальном времени без переключений.
Преимущества модели R&S NRT2
- Высшая точность измерений: благодаря применению современных USB-зондов с термокомпенсацией.
- Гибкость и масштабируемость: система конфигурируется под любые задачи выбором подходящих измерительных головок.
- Удобство дистанционного управления: полный контроль через Ethernet или USB с ПК, интеграция в автоматизированные измерительные комплексы.
- Двухканальные одновременные измерения: мгновенное определение КСВ и коэффициента отражения без потери данных.
- Надежность и повторяемость результатов: продукт от мирового лидера в области радиоизмерений, обеспечивающий стабильность характеристик.
- Широкая поддержка программного обеспечения: от базовых утилит до полнофункциональных ПО для сложного анализа.
Дополнительные опции R&S NRT2
| Опция и номер заказа | Описание |
|---|---|
| Варианты оборудования | |
| R&S®NRT2-B8 (1430.1505.02) | Интерфейс GPIB/IEEE488 |
| R&S®NRT-Z14 (1444.0006.02) | Датчик направленной мощности. Диапазон измерений AVG: от 6 мВт до 120 Вт; диапазон измерений PEP: от 0,4 до 300 Вт; диапазон частот: от 25 МГц до 1 ГГц |
| R&S®NRT-Z44 (1444.0012.02) | Датчик направленной мощности. Диапазон измерений AVG: от 3 мВт до 120 Вт; диапазон измерений PEP: от 0,4 до 300 Вт; диапазон частот: от 200 МГц до 4 ГГц |
| R&S®NRT-Z2 (1081.2505.10) | Удлинительный кабель. 10-метровый удлинительный кабель для датчиков мощности NRT-Z |
| R&S®NRT-Z2 (1081.2505.30) | Удлинительный кабель. 30-метровый удлинительный кабель для датчиков мощности NRT-Z |
| R&S®NRT-Z5 (1400.6909.02) | Адаптер интерфейса. USB-адаптер интерфейса для датчиков мощности NRT-Z |
| R&S®ZZA-KNA22 (1177.8184.00) | Адаптер для 19" стойки BW2010-ADV, 2HU 1/2 + запасной |
| R&S®ZZA-KNA24 (1177.8149.00) | Адаптер для 19" стойки BW2010 Advanced, шкаф 2HU 1/2 + ½ |
| Документация | |
| R&S®DCV-1 (0240.2187.06) | Документация значений калибровки |
| R&S®DCV-ZP (1173.6506.02) | Распечатка DCV |
