Ваттметр PLNR-18/4 для точного измерения средней мощности СВЧ сигналов. Прибор обладает широким диапазоном частот (0-18 ГГц) и высокой точностью ±(0.5% + 0.05 дБ). Идеален для лабораторий и производства.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Точное измерение поглощаемой мощности СВЧ сигналов: Ваттметр PLNR-18/4
Ваттметры поглощаемой мощности PLNR-18 (далее – ваттметры) разработаны для выполнения высокоточных измерений средней мощности синусоидальных сигналов сверхвысокой частоты (СВЧ). Кроме того, эти устройства применяются для калибровки и поверки радиоэлектронных средств измерений.
Принцип работы и конструкция PLNR-18/4

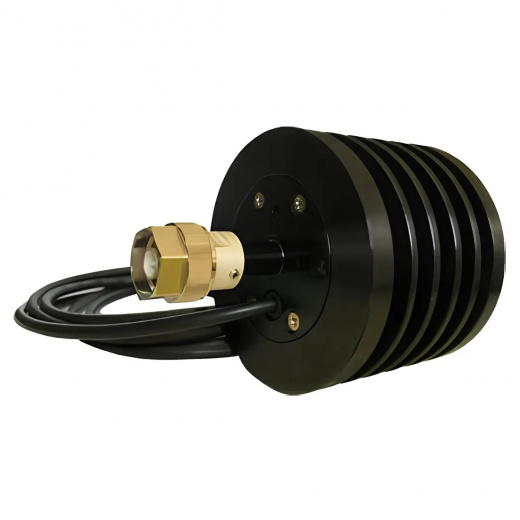

Работа ваттметра основана на преобразовании энергии СВЧ колебаний в тепловую форму. Далее происходит измерение термоэлектродвижущей силы, формируемой на выходе чувствительного элемента. Это значение пропорционально подводимой мощности СВЧ, что обеспечивает высокую точность результатов. Прибор выполнен в прочном металлическом корпусе с СВЧ разъемом на передней панели и интерфейсным разъемом на задней стороне.
Модификация PLNR-18/4 демонстрирует устойчивость к воздействию импульсной мощности до 1,5 кВт при длительности импульсов не более 10 микросекунд и средней мощности не более 25 Вт.
Технические характеристики PLNR-18/4
| Параметр | Значение |
|---|---|
| Диапазон частот | 0–18 ГГц |
| Диапазон измеряемой мощности | 1·10-2 — 25 Вт |
| КСВН входа, в диапазоне частот от 0 до 3 ГГц | 1,15 |
| КСВН входа, в диапазоне частот от 3 до 12 ГГц | 1,3 |
| КСВН входа, в диапазоне частот от 12 до 18 ГГц | 1,4 |
| Точность измерений | ±(0.5% + 0.05 дБ) |
| Разъем | N-тип, тип III (вилка) |
| Габаритные размеры (длина х диаметр) | 110×80 мм |
| Вес | 1 кг |
Преимущества использования PLNR-18/4
- Широкий диапазон частот: Возможность работы в диапазоне до 18 ГГц делает устройство универсальным для множества задач.
- Высокая точность: Погрешность ±(0.5% + 0.05 дБ) гарантирует надежность полученных данных.
- Стойкость к перегрузкам: Устойчивость к высоким импульсным нагрузкам обеспечивает долговечность прибора.
- Компактность и надежность: Металлический корпус защищает компоненты от внешних воздействий, а размеры позволяют использовать его в полевых условиях.
Использование ваттметра PLNR-18/4 оптимально подходит для лабораторий, производственных предприятий и сервисных организаций, где требуется точное измерение мощности СВЧ сигналов и регулярная проверка оборудования.
