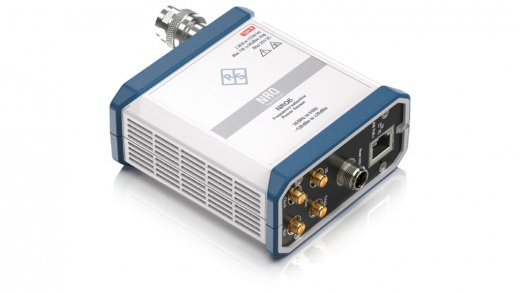

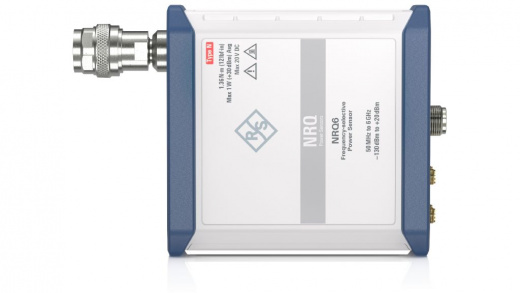

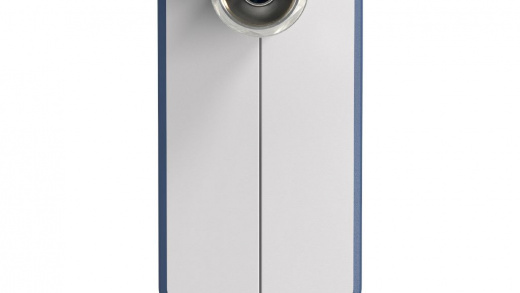

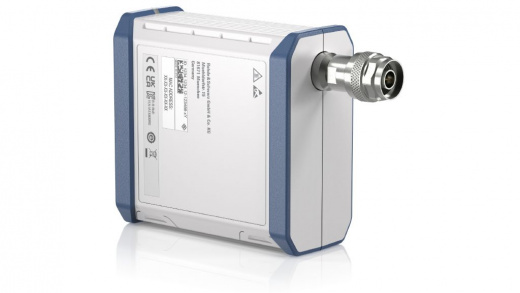

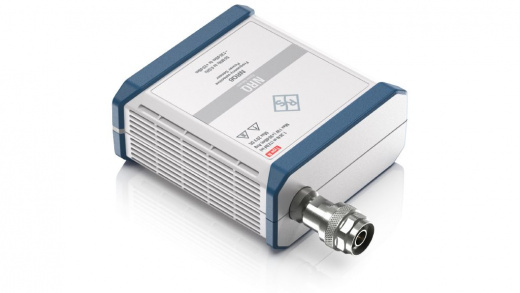

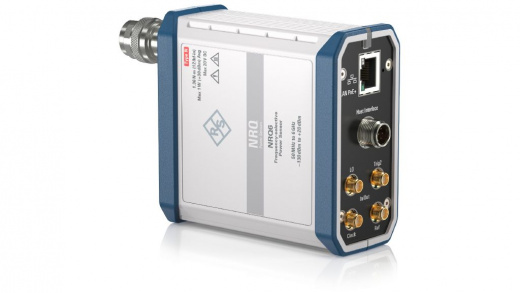

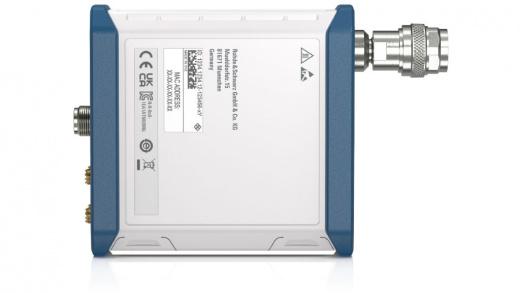

R&S NRQ6 Частотно-селективный датчик мощности

R&S NRQ6 Частотно-селективный датчик мощности

R&S NRQ6 — это высокоточный частотно-селективный датчик мощности, который сочетает в себе функции измерителя мощности и анализатора спектра. Прибор предназначен для точных измерений мощности сигналов в присутствии мощных мешающих сигналов или шумов. Он работает по принципу гетеродинного преобразования: входной сигнал преобразуется в промежуточную частоту, фильтруется узкополосным полосовым фильтром и детектируется, что позволяет измерять мощность в заданной полосе частот с высоким разрешением.

Датчик необходим для проведения сложных измерений в разработке, производстве и обслуживании беспроводных систем связи, радиолокационных станций и других RF-компонентов, где критична точность измерений мощности несущей в сложной электромагнитной обстановке.

Технические характеристики R&S NRQ6

Области применения R&S NRQ6

• Измерение мощности несущей и канала в системах мобильной связи (LTE, 5G NR).
• Точные измерения отношения несущая/шум (C/N) и несущая/помеха (C/I).
• Тестирование усилителей мощности (PA) и параметров усиления.
• Измерения в радиолокационных системах и спутниковой связи.
• Контроль спектральной чистоты сигналов и поиск помех.

Ключевые особенности и преимущества R&S NRQ6

• Высокая селективность и подавление внеполосных сигналов. Это основополагающая особенность датчика. Цифровой фильтр с переменной полосой пропускания и исключительной крутизной срезов позволяет изолировать и измерить мощность целевой части спектра с высочайшей точностью. Подавление сигналов за пределами полосы пропускания превышает 80 дБ уже при отстройке на две полосы пропускания.
• Превосходная точность измерений в условиях сложного электромагнитного поля. Прибор идеально подходит для калибровки и тестирования усилителей мощности (PA), где необходимо точно измерить уровень интермодуляционных искажений (IMD) и побочных излучений, не подвергаясь влиянию основной мощной несущей.

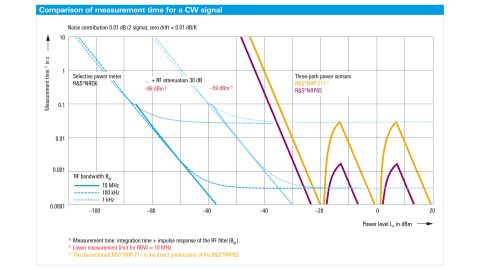

• Высокая скорость измерений. Прибор способен выполнять до 200 измерений в секунду при работе через интерфейс USB.
• Прямая интеграция с анализаторами спектра Rohde & Schwarz. Датчик может напрямую подключаться к современным анализаторам спектра R&S серий FSW,FPS, FSV, FPL и FPH через специальный порт. При таком подключении прибор управляется непосредственно с панели управления анализатора, а результаты измерений отображаются на его экране как дополнительный трассовый или числовой результат. Это создает единую, интуитивно понятную и чрезвычайно мощную измерительную платформу, объединяющую возможности анализатора спектра и прецизионного избирательного вольтметра.

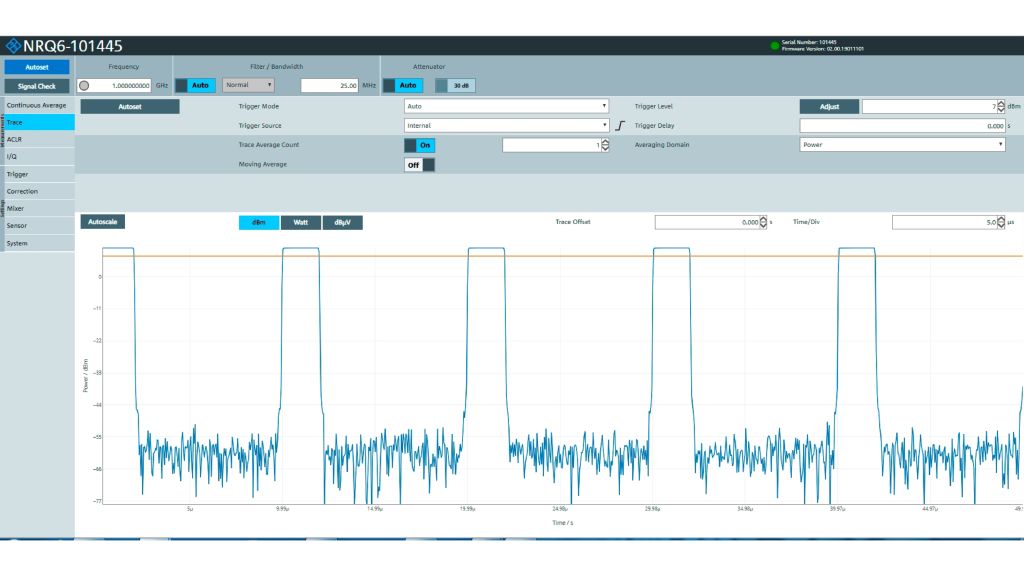

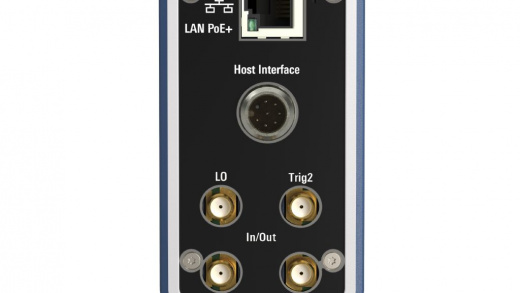

• Гибкость управления и автоматизации. Датчик может управляться автономно через интерфейсы USB или GPIB (опция) с персонального компьютера. Компания Rohde & Schwarz предоставляет пакет драйверов и программное обеспечение (R&S NRQ6 Power Viewer), что упрощает интеграцию прибора в сложные автоматизированные измерительные стенды (ATE) на основе LabVIEW, C++, Python или других сред разработки.
• Широкий динамический диапазон. Позволяет одновременно измерять как очень мощные,так и крайне слабые сигналы вблизи от них без необходимости переключения аттенюаторов или перенастройки измерительной цепи. Это незаменимо при измерении таких параметров, как спектральная чистота сигнала, маски излучения и уровень гармоник.

Дополнительные опции R&S NRQ6
