Диодный датчик мощности R&S NRP18E с расширенным диапазоном частот от 10 МГц до 18 ГГц и точностью ±0,08 дБ. Предназначен для точных измерений в спутниковой связи, радиолокации и для задач 5G.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

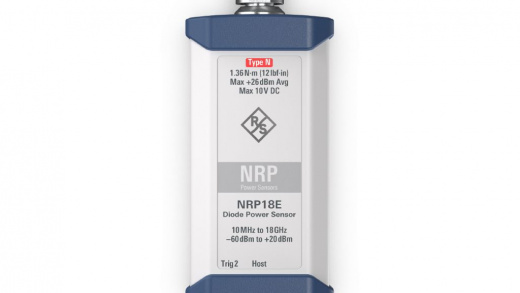

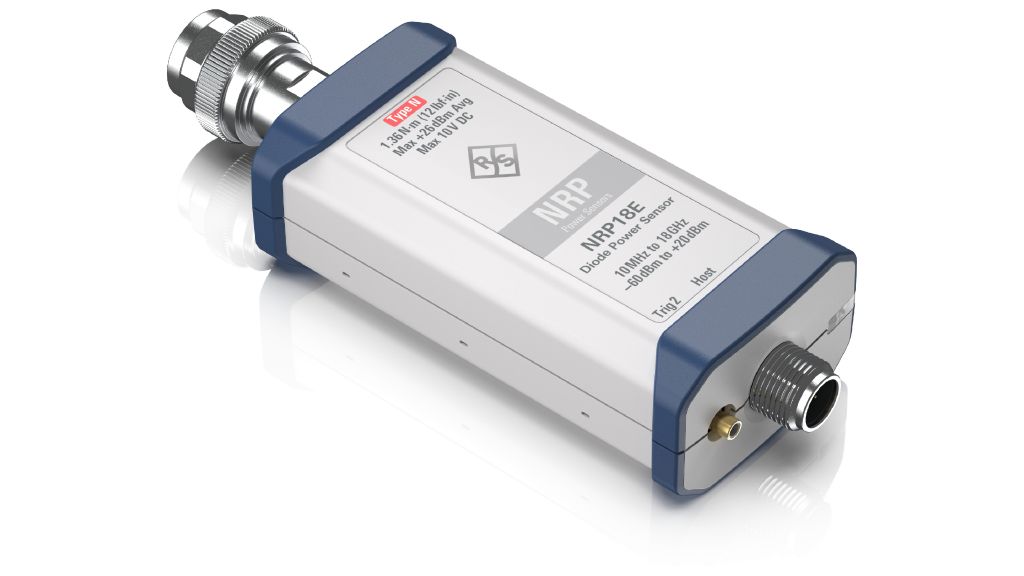

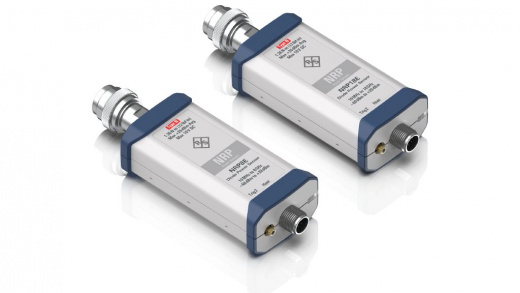

Детекторный датчик мощности R&S NRP18E
R&S NRP18E представляет собой высокочастотный детекторный датчик мощности, разработанный инженерами Rohde&Schwarz для прецизионных измерений в расширенном частотном диапазоне. Этот прибор функционирует на основе диодной технологии, обеспечивающей линейное преобразование СВЧ-мощности в низкочастотное напряжение с высочайшей степенью точности. Основное назначение датчика – проведение точных измерений средней мощности как непрерывных, так и сложных модулированных сигналов в системах спутниковой связи, радиорелейных линиях, а также при разработке оборудования миллиметрового диапазона.

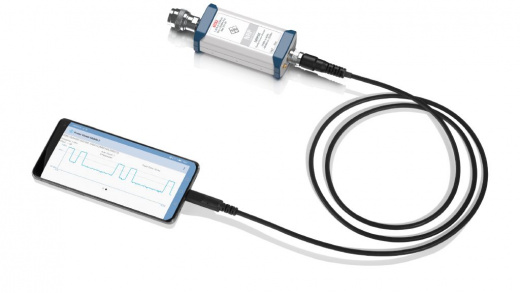

Использование датчика гарантирует достоверность результатов при калибровке сложного измерительного оборудования, тестировании мощных усилителей и антенных комплексов. Благодаря интерфейсу USB датчик легко становится частью любой измерительной установки, управляемой с ПК, и может использоваться в составе высокопроизводительных автоматизированных тестовых систем (ATE).
Технические характеристики R&S NRP18E
| Наименование характеристики | Значение |
|---|---|
| Тип датчика | Детекторный (диодный) |
| Диапазон частот | от 10 МГц до 18 ГГц |
| Диапазон измерения мощности | от -60 дБм до +20 дБм |
| Погрешность измерения (CW, 23°C ±5°C) | ±0,08 дБ |
| Максимальная входная мощность (постоянная) | +23 дБм |
| Поддерживаемые виды модуляции | CW, AM, FM, PM, GSM/EDGE, CDMA, W-CDMA, LTE, 5G NR, Wi-Fi 6E |
| Интерфейс подключения | USB |
| Тип входа | N-типа (вилка) |
| Рабочая температура | от 0°C до +55°C |
Области применения R&S NRP18E
- Измерения в системах спутниковой и радиорелейной связи (Ka, Ku-band).
- Тестирование компонентов и систем для радаров и систем военного назначения.
- Разработка и производство оборудования для стандартов 5G NR FR1 и FR2.
- Калибровочные лаборатории и метрологические службы.
- Исследования в области физики плазмы и ускорителей частиц.
Ключевые особенности R&S NRP18E
Главной отличительной чертой датчика является его расширенный частотный диапазон до 18 ГГц, что открывает возможности для работы с сигналами в Ku-диапазоне и выше. Модель сохраняет все преимущества серии NRPxE: феноменальную точность, устойчивость к перегрузкам и возможность измерять мощность сложных сигналов с пик-фактором до 10 дБ без потери точности.
Преимущества модели R&S NRP18E
- Расширенный частотный охват: Работа на частотах до 18 ГГц для применения в самых современных областях.
- Эталонная точность: Превосходная метрология обеспечивает уверенность в результатах измерений.
- Универсальность: Поддержка широкого спектра сигналов – от простых CW до сложных широкополосных модуляций 5G.
- Промышленная надежность: Рассчитан на интенсивную эксплуатацию в условиях производственных линий и исследовательских лабораторий.
- Глубокая интеграция с ПО: Полная поддержка драйверов и программных средств R&S для легкого внедрения в существующие процессы.
Дополнительные опции R&S NRP18E
| Опция и номер заказа | Описание |
|---|---|
| Интерфейсные кабели | |
| R&S®NRP-ZKU (1419.0658.02) | Интерфейсный кабель USB-A, длина: 0,75 м |
| R&S®NRP-ZKU (1419.0658.03) | Интерфейсный кабель USB-A, длина: 1,5 м |
| R&S®NRP-ZKU (1419.0658.04) | Интерфейсный кабель USB-A, длина: 3 м |
| R&S®NRP-ZKU (1419.0658.05) | Интерфейсный кабель USB-A, длина: 5 м |
| R&S®NRP-ZKC (1425.2442.02) | Интерфейсный кабель USB-C, длина: 0,75 м |
| R&S®NRP-ZKC (1425.2442.03) | Интерфейсный кабель USB-C, длина: 1,5 м |
| R&S®NRP-ZKC (1425.2442.04) | Интерфейсный кабель USB-C, длина: 3,0 м |
| R&S®NRP-ZK6 (1419.0664.02) | 6-контактный интерфейсный кабель, длина: 1,5 м |
| R&S®NRP-ZK6 (1419.0664.03) | 6-контактный интерфейсный кабель, длина: 3 м |
| R&S®NRP-ZK6 (1419.0664.04) | 6-контактный интерфейсный кабель, длина: 5 м |
| R&S®NRP-ZK8 (1424.9408.02) | 8-контактный интерфейсный кабель, длина: 1,50 м. Для подключения к R&S®NRX |
| R&S®NRP-ZK8 (1424.9408.03) | 8-контактный интерфейсный кабель, длина: 3,00 м. Для подключения к R&S®NRX |
| R&S®NRP-ZK8 (1424.9408.04) | 8-контактный интерфейсный кабель, длина: 5,00 м. Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
| R&S®NRP-Z5 (1146.7740.02) | USB-концентратор для датчиков. R&S®NRP-Z5 может поддерживать до 4 датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно выполнять внутреннюю и внешнюю синхронизацию всех подключенных датчиков. |
