Высокоточный датчик мощности NRP140TWGN c LAN-интерфейсом для измерений в диапазоне 90 ГГц - 140 ГГц. Диапазон измерений: 300 нВт–100 мВт, пиковая мощность до 10 Вт. Оснащён волноводным подключением WR-8.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

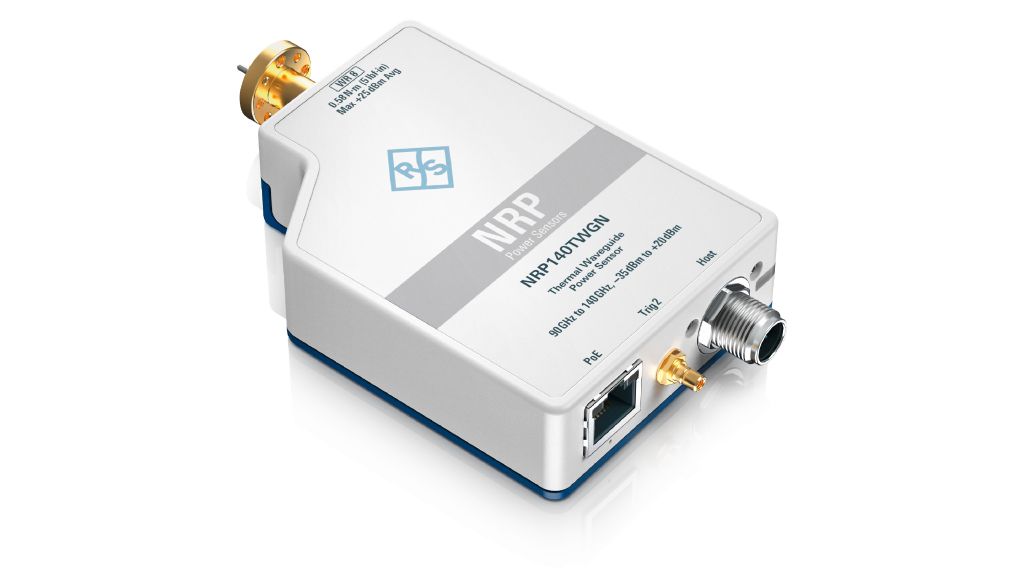

Датчик тепловой мощности R&S NRP140TWGN с LAN-подключением
R&S NRP140TWGN представляет собой высокоточный измерительный прибор, разработанный для прямого измерения средней мощности СВЧ-сигналов в волноводных трактах, рассчитанных на стандарт WR-8 (диапазон частот от 90 до 140 ГГц). Устройство напрямую подключается к волноводному фланцу, что исключает необходимость использования дополнительных переходов и минимизирует потенциальные потери и погрешности, неизбежные в коаксиально-волноводных переходах на таких высоких частотах.
Конструкция датчика основана на принципе термопреобразования, где высокостабильный термисторный мост преобразует поглощаемую СВЧ-энергию в тепло, а затем в точное значение постоянного напряжения, пропорционального средней мощности сигнала. Наличие встроенного интерфейса LAN (LXI-Core) позволяет интегрировать датчик в автоматизированные измерительные системы (АИС) и управлять им удаленно, обеспечивая высокоскоростной обмен данными и минимальные задержки. Это делает его идеальным решением для сложных производственных и исследовательских задач, где критически важны повторяемость, автоматизация и высочайшая достоверность результатов.
Технические характеристики R&S NRP140TWGN
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 90 ГГц - 140 ГГц |
| Диапазон измерения мощности | от -35 дБм до +20 дБм |
| Скорость измерений | до 500 измерений в секунду |
| Подключение | WR 8 |
| Интерфейс | USB, LAN |
| Макс. мощность (постоянная) | +23 дБм (200 мВт) |
| Температурный диапазон | от 0°C до +55°C |
Области применения R&S NRP140TWGN
- Бортовые радиолокационные и коммуникационные системы летательных аппаратов.
- Мобильные и стационарные РЛС в оборонном секторе.
- Критически важные спутниковые сегменты станций.
- Испытательное оборудование, работающее в условиях сильной вибрации.
Ключевые особенности и преимущества R&S NRP140TWGN
- Высокоточное термопреобразование. В отличие диодных датчиков,точность которых сильно зависит от частоты, амплитуды сигнала и температуры, тепловой принцип измерения, используемый в данном приборе, обеспечивает фундаментальную точность. Термисторный мост напрямую преобразует СВЧ-мощность в тепло, а затем в электрический сигнал, что делает его отклик практически независимым от частотных и модуляционных характеристик измеряемого сигнала. Это означает одинаково высокую точность при работе с непрерывными (CW), модулированными (AM, FM, PM) и сложными широкополосными сигналами (OFDM, 5G NR).
- Прямое волноводное подключение стандарта WR-8. Прибор подключается напрямую к волноводному тракту, минимизируя негативные факторы. Это обеспечивает наиболее достоверное и точное измерение мощности непосредственно в той среде, где распространяется сигнал.
- Встроенный интерфейс LAN (LXI-Core). Наличие современного сетевого интерфейса кардинально меняет способы использования датчика. Он функционирует как самостоятельное сетевое устройство, что позволяет: интегрировать его в автоматизированные измерительные комплексы, удаленно управлять датчиком и считывать данные на высокой скорости, использовать стандартные сетевые кабели большой длины без потери качества сигнала.
- Высокая скорость измерений. Несмотря на тепловой принцип действия, который традиционно ассоциируется с медленными измерениями, датчики семейства NRP2 используют запатентованную технологию "Dual-Mode Operation". Это позволяет совместить в одном приборе эталонную точность теплового датчика и скорость, сопоставимую с диодными решениями.
Дополнительные опции R&S NRP140TWGN
| Наименование и номера заказа | Описание |
|---|---|
| Интерфейсные кабели | |
|
R&S®NRP-ZKU 1419.0658.02 |
Интерфейсный кабель USB-A, длина: 0,75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Интерфейсный кабель USB-A, длина: 1,5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Интерфейсный кабель USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Интерфейсный кабель USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Интерфейсный кабель USB-C, длина: 0,75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Интерфейсный кабель USB-C, длина: 1,5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Интерфейсный кабель USB-C, длина: 3,0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1,5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1,50 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3,00 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5,00 м Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор датчиков R&S®NRP-Z5 может работать с до 4 датчиками R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними триггерами. |
| Аксессуары волноводов | |
|
R&S®ZCTW 1175.2014.02 |
Динамический ключ для винтов фланцев волновода |
|
R&S®NRP-ZBW 1700.2141.02 |
Кронштейн волновода для R&S®NRP110T |
|
R&S®WCA75 3626.1044.02 |
Адаптер волновод-коаксиал, WR15 на 1 мм (f) 50 ГГц до 75 ГГц |
|
R&S®WCA90 3626.1050.02 |
Адаптер волновод-коаксиал, WR12 на 1 мм (f) 60 ГГц до 90 ГГц |
|
R&S®WCA110 3626.1067.02 |
Адаптер волновод-коаксиал, WR10 на 1 мм (f) 75 ГГц до 110 ГГц |
|
R&S®WCA12-135 1700.3977.02 |
Адаптер волновод-коаксиал WR12 на 1,35 мм (f) Адаптер волновод-коаксиал WR12 на 1,35 мм female с характеристикой S-параметров, стабилизационный кронштейн WG для USB и LAN NRP датчиков мощности 60 - 90 ГГц |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка DCV |
