Высокоточный датчик мощности NRP140TWG для измерений в диапазоне 90 ГГц - 140 ГГц. Диапазон измерений: 300 нВт–100 мВт, пиковая мощность до 10 Вт. Оснащён волноводным подключением WR-8 и USB-интерфейсом.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

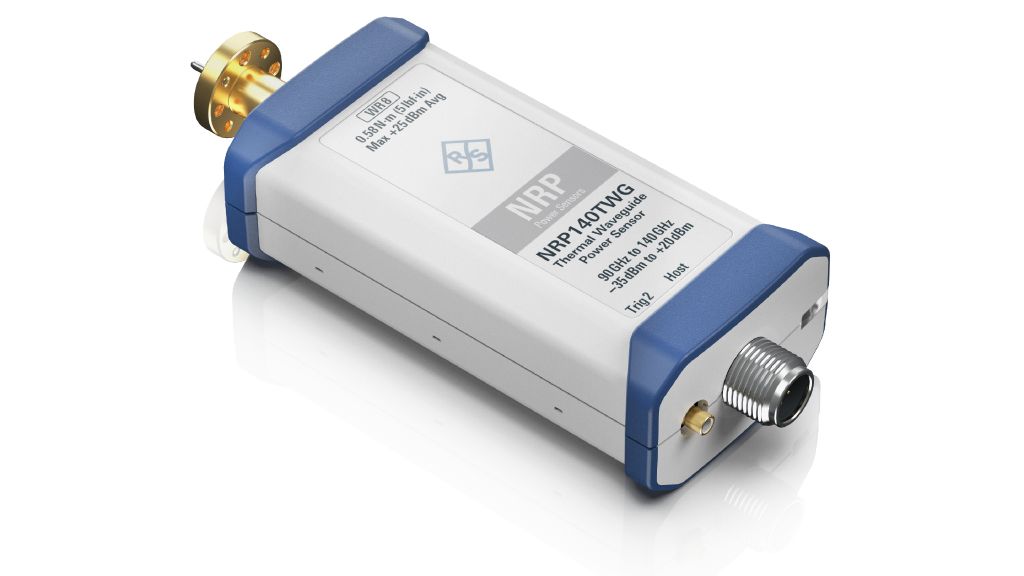

Датчик тепловой мощности R&S NRP140TWG с волноводным подключением WR-8
Датчик мощности NRP140TWG представляет собой современное измерительное устройство, разработанное для высокоточных измерений в сверхвысокочастотном диапазоне. Благодаря использованию передовых технологий и качественных компонентов прибор обеспечивает исключительную точность измерений при работе с сигналами частотой от 90 до 140 ГГц. Волноводное подключение типа WR-8 гарантирует надёжное соединение и минимальные потери сигнала при передаче данных.
Широкий динамический диапазон измерений от 300 нВт до 100 мВт позволяет использовать датчик в различных приложениях, включая лабораторные исследования и производственные задачи. Наличие USB-интерфейса значительно упрощает интеграцию прибора в существующие измерительные системы. Пиковая мощность до 10 Вт делает устройство подходящим для работы с высокомощными сигналами при соблюдении необходимых условий эксплуатации.
Технические характеристики R&S NRP140TWG
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 90 ГГц - 140 ГГц |
| Диапазон измерения мощности | от -35 дБм до +20 дБм |
| Подключение | WR 8 |
| Интерфейс | USB |
| Скорость измерений сигнала | до 500 измерений в секунду |
| Согласование импедансов (КСВ) | <1,35 |
Области применения R&S NRP140TWG
- Спутниковая связь Ka-диапазона.
- Высокоразрешающие радиолокационные системы.
- Тестирование и калибровка компонентов СВЧ-трактов.
- Научные исследования в области миллиметровых волн.
Ключевые особенности R&S NRP140TWG
Датчик использует коннектор WR-8, что позволяет ему эффективно работать на верхних частотах Ku-диапазона и нижних частотах Ka-диапазона. Это делает его универсальным инструментом для переходной зоны между этими двумя популярными диапазонами. Тепловая технология измерения обеспечивает точность независимо от сложности сигнала, будь то широкополосные сигналы связи или короткие импульсы радиолокации. Высокое качество изготовления и материалов гарантирует низкие потери и высокую повторяемость результатов измерений.
Преимущества модели R&S NRP140TWG
- Широкий частотный диапазон на стыке Ku/Ka
- Прямое волноводное подключение
- Высокая точность измерений мощности сложных сигналов
- Надежность и стабильность характеристик
- Совместимость с измерителями мощности R&S NRP2
Дополнительные опции R&S NRP140TWG
| Наименование и номера заказа | Описание |
|---|---|
| Интерфейсные кабели | |
|
R&S®NRP-ZKU 1419.0658.02 |
Интерфейсный кабель USB-A, длина: 0,75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Интерфейсный кабель USB-A, длина: 1,5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Интерфейсный кабель USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Интерфейсный кабель USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Интерфейсный кабель USB-C, длина: 0,75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Интерфейсный кабель USB-C, длина: 1,5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Интерфейсный кабель USB-C, длина: 3,0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1,5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1,50 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3,00 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5,00 м Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор датчиков R&S®NRP-Z5 может работать с до 4 датчиками R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними триггерами. |
| Аксессуары волноводов | |
|
R&S®ZCTW 1175.2014.02 |
Динамический ключ для винтов фланцев волновода |
|
R&S®NRP-ZBW 1700.2141.02 |
Кронштейн волновода для R&S®NRP110T |
|
R&S®WCA75 3626.1044.02 |
Адаптер волновод-коаксиал, WR15 на 1 мм (f) 50 ГГц до 75 ГГц |
|
R&S®WCA90 3626.1050.02 |
Адаптер волновод-коаксиал, WR12 на 1 мм (f) 60 ГГц до 90 ГГц |
|
R&S®WCA110 3626.1067.02 |
Адаптер волновод-коаксиал, WR10 на 1 мм (f) 75 ГГц до 110 ГГц |
|
R&S®WCA12-135 1700.3977.02 |
Адаптер волновод-коаксиал WR12 на 1,35 мм (f) Адаптер волновод-коаксиал WR12 на 1,35 мм female с характеристикой S-параметров, стабилизационный кронштейн WG для USB и LAN NRP датчиков мощности 60 - 90 ГГц |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка DCV |
