Пробник шины питания Tektronix TPR1000: полоса 1 ГГц, смещение до ±60 В и ультранизкий шум. Идеален для измерения пульсаций от 200 мкВ. Интерфейс TekVPI обеспечивает автоматизацию и экспертную точность анализа Power Integrity.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

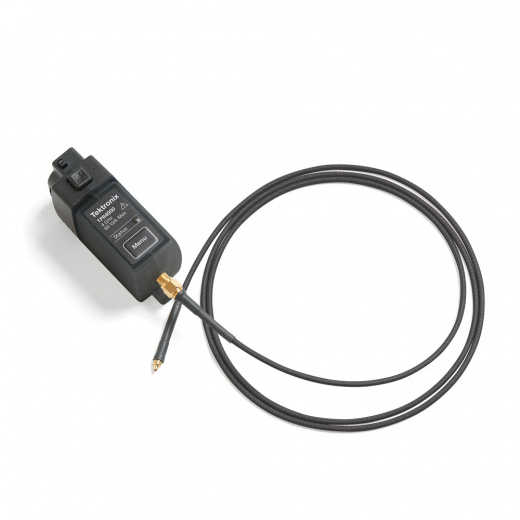

Tektronix TPR1000: Прецизионный активный пробник 1 ГГц для анализа целостности питания и микровольтовых пульсаций
Tektronix TPR1000 — это специализированное решение для прецизионного анализа целостности питания (Power Integrity). Пробник TPR1000 разработан для измерения пульсаций, шумов и переходных процессов на шинах постоянного тока в диапазоне от -60 до +60 В.
TPR1000 исключает необходимость использования разделительных конденсаторов или специализированных самодельных фильтров, которые часто ограничивают полосу пропускания и вносят погрешности. Интеграция с интерфейсом TekVPI позволяет управлять всеми параметрами TPR1000 (включая полосу пропускания и режим связи) непосредственно из меню осциллографа. Высокая точность установки смещения гарантирует, что измеряемые параметры соответствуют реальному поведению шины под нагрузкой.
Ключевые особенности Tektronix TPR1000
- Широкий диапазон смещения (Offset): возможность компенсации постоянной составляющей до ±60 В позволяет использовать наиболее чувствительные настройки вертикальной шкалы осциллографа для детального изучения микровольтовых пульсаций.
- Сверхнизкий уровень шума: специализированная архитектура минимизирует вносимый шум, что критично для современных систем с низким напряжением питания (LDO, FPGA, процессоры), где допуски по шумам крайне малы.
- Высокий входной импеданс: входное сопротивление 50 кОм на постоянном токе радикально снижает нагрузку на шину питания по сравнению с использованием стандартного 50-омного входа осциллографа.
- Гибкость подключения: широкий выбор аксессуаров, включая впаиваемые наконечники (solder-in), разъемы MMCX и микро-клипсы, обеспечивает надежный контакт в условиях плотного монтажа печатных плат.
- Режим DC Reject: встроенный фильтр позволяет блокировать постоянную составляющую (от 10 кГц), фокусируясь исключительно на высокочастотных шумах и помехах.
Области применения Tektronix TPR1000
- Анализ целостности питания (Power Integrity) цифровых и смешанных систем.
- Измерение пульсаций и шумов в импульсных и линейных стабилизаторах напряжения.
- Отладка систем питания микропроцессоров, ПЛИС (FPGA) и модулей памяти.
- Поиск источников электромагнитных помех (EMI), распространяющихся по цепям питания.
Технические характеристики Tektronix TPR1000
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 1 ГГц |
| Диапазон смещения (Offset) | ±60 В |
| Коэффициент деления (аттенюация) | 1,25X |
| Входное сопротивление |
50 кОм (на DC) 50 Ом (на высоких частотах) |
| Динамический диапазон | до 1 В пик-пик |
| Погрешность смещения (DC Offset Accuracy) | ±0,1% + 1 мВ |
| Собственный шум | < 300 мкВ пик-пик (в полосе 1 ГГц при 20 мВ/дел) |
