Токовый зонд Tektronix TICP100: полоса 1 ГГц, гальваническая изоляция IsoVu и шум <4,7 нВ/√Гц. Интерфейс TekVPI и CMRR до 90 дБ обеспечивают прецизионную точность при анализе систем на GaN и SiC при напряжении до 1,8 кВ.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

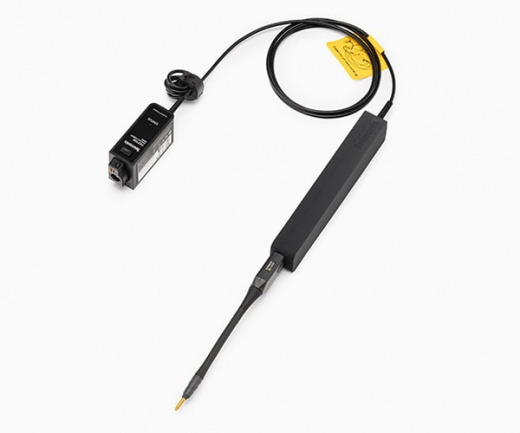

Tektronix TICP100: Высокочастотный 1-гигагерцовый изолированный пробник IsoVu для эталонных измерений тока на шунтах
Tektronix TICP100 — это флагманская модель в линейке изолированных токовых пробников серии IsoVu™, обеспечивающая беспрецедентную полосу пропускания 1 ГГц для прецизионных измерений тока. Прибор использует технологию полной гальванической развязки через оптическое волокно, что позволяет полностью устранить контуры заземления и добиться экстремально высокого подавления синфазных помех. TICP100 оптимизирован для работы с низкоомными шунтами в цепях с быстрыми переходными процессами и высоким плавающим потенциалом.
Ключевые особенности Tektronix TICP100
- Полная оптическая изоляция: гальваническая развязка между наконечником и осциллографом обеспечивает безопасность измерений в высоковольтных узлах и исключает влияние синфазного шума на результаты.
- Технология IsoVu™: лидирующие в отрасли показатели CMRR позволяют корректно измерять малые падения напряжения на шунтах даже при воздействии сверхвысоких скоростей нарастания напряжения (dv/dt), характерных для GaN и SiC полупроводников.
- Максимальная полоса пропускания: производительность 1 ГГц позволяет анализировать высокочастотные гармоники и фронты тока с минимальными искажениями.
- Исключительная чувствительность: в конфигурации 1X спектральная плотность шума составляет < 4,70 нВ/√Гц, что дает возможность регистрировать токи в микроамперном диапазоне (в зависимости от номинала внешнего шунта).
- Интерфейс TekVPI™: обеспечивает автоматическое распознавание пробника осциллографом, прямое питание и управление всеми настройками через интерфейс приборов серий MSO 4, 5 и 6.
Области применения Tektronix TICP100
- Измерения тока в силовых каскадах на базе широкозонных полупроводников (SiC и GaN).
- Анализ целостности питания и динамического потребления высокоскоростных цифровых систем.
- Отладка импульсных преобразователей с высокой частотой переключения.
- Работа в условиях сильных электромагнитных полей и высокого плавающего напряжения.
Технические характеристики Tektronix TICP100
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 1 ГГц |
| Время нарастания фронта (10% – 90%) | 400 пс |
| Максимальное синфазное напряжение | 1,8 кВ (среднеквадратичное значение) |
| Коэффициент подавления синфазного сигнала (CMRR) | до 90 дБ на частоте 1 МГц |
| Погрешность усиления по постоянному току (DC Gain Accuracy) | ±1,5% |
| Входное сопротивление | 50 Ом |
| Собственный шум | 4,70 нВ/√Гц (< 21 мкВ СКЗ в полосе 20 МГц) |
