Активный зонд Tektronix TAP4000: полоса 4 ГГц, ультранизкая емкость ≤0,8 пФ и время нарастания <115 пс. Интерфейс TekVPI и динамический диапазон 8 В обеспечивают экспертную точность анализа целостности сигналов и джиттера.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

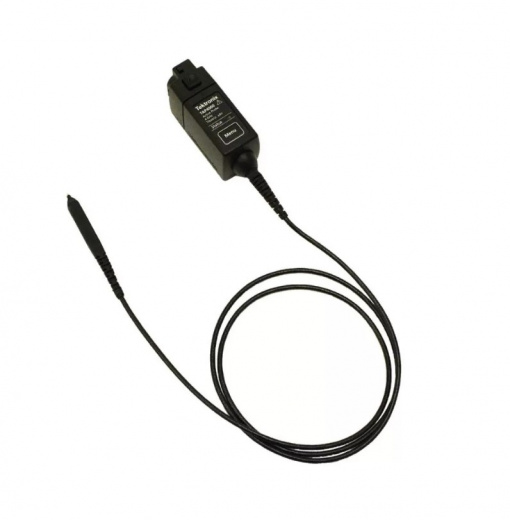

Tektronix TAP4000: Высокочастотный активный FET-пробник 4 ГГц для экспертной отладки скоростных цифровых интерфейсов
Tektronix TAP4000 — это передовое решение в линейке активных FET-пробников, обеспечивающее полосу пропускания 4 ГГц. Прибор спроектирован для работы с интерфейсом TekVPI™ и предназначен для верификации и отладки высокоскоростных цифровых систем с критическими требованиями к целостности сигналов (Signal Integrity). Благодаря сочетанию сверхбыстрого времени нарастания фронта и минимальной входной емкости, TAP4000 позволяет с высокой точностью анализировать джиттер и временные характеристики в современных скоростных интерфейсах.
Ключевые особенности Tektronix TAP4000
- Максимальная производительность: полоса пропускания 4 ГГц и время нарастания фронта ≤115 пс позволяют фиксировать тончайшие детали высокочастотных сигналов и быстрые переходные процессы.
- Исключительная верность сигнала: входная емкость ≤0,8 пФ гарантирует, что измерительная система практически не нагружает исследуемую цепь (DUT), предотвращая искажения на фронтах импульсов.
- Интеллектуальный интерфейс TekVPI™: обеспечивает прямое подключение к осциллографу с автоматическим масштабированием, считыванием статуса и управлением уровнем смещения (Offset) непосредственно через меню прибора.
- Дистанционное управление: поддержка протоколов GPIB/USB через осциллограф позволяет интегрировать пробник в автоматизированные измерительные комплексы.
- Эргономичный дизайн: компактная измерительная головка в сочетании с набором аксессуаров (насадки, клипсы) обеспечивает надежный доступ к SMD-компонентам с малым шагом выводов.
Области применения Tektronix TAP4000
- Верификация, отладка и характеризация высокоскоростных цифровых систем.
- Анализ целостности сигналов, джиттера и временных параметров (Timing analysis).
- Производственные испытания и инженерная сертификация продукции.
- Работа с сигналами, имеющими размах напряжения до 8 В пик-пик.
Технические характеристики Tektronix TAP4000
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 4 ГГц |
| Время нарастания фронта (10% – 90%) | 115 пс |
| Коэффициент деления (аттенюация) | 10X |
| Входное сопротивление | 40 кОм |
| Входная емкость | 0,8 пФ |
| Входной динамический диапазон | ±4 В (размах 8 В пик-пик) |
| Диапазон смещения (Input Offset) | ±10 В |
