Активный зонд Tektronix TAP2500: полоса 2,5 ГГц, ультранизкая емкость ≤0,8 пФ и время нарастания <140 пс. Интерфейс TekVPI и динамический диапазон 8 В обеспечивают экспертную точность анализа целостности сигналов и джиттера.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

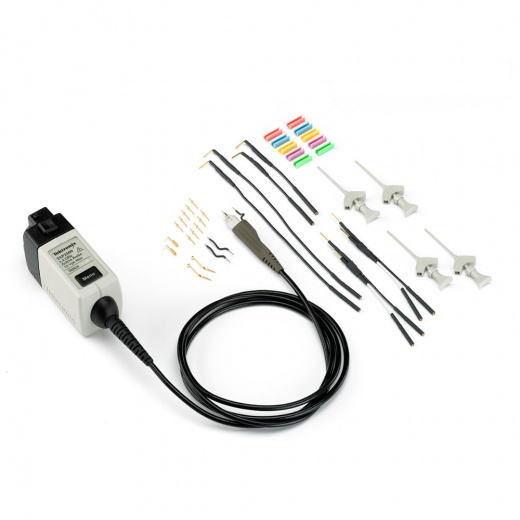

Tektronix TAP2500: Прецизионный активный FET-пробник 2,5 ГГц для экспертной отладки высокоскоростных цифровых интерфейсов
Tektronix TAP2500 — это высокочастотный активный FET-пробник, разработанный для прецизионного анализа современных высокоскоростных цифровых систем. Прибор обеспечивает полосу пропускания 2,5 ГГц и предназначен для работы с осциллографами, оснащенными интерфейсом TekVPI™. Благодаря сверхнизкой входной емкости и высокому входному сопротивлению, TAP2500 гарантирует минимальную нагрузку на исследуемое устройство (DUT) и сохраняет исключительную верность воспроизведения сигнала при верификации, отладке и характеризации сложных электронных систем.
Ключевые особенности Tektronix TAP2500
- Высокое быстродействие: полоса пропускания 2,5 ГГц и малое время нарастания фронта (≤140 пс) позволяют точно фиксировать быстрые переходные процессы и анализировать джиттер в скоростных интерфейсах.
- Минимальное влияние на сигнал: входная емкость ≤0,8 пФ минимизирует вносимые искажения, что критично для сохранения целостности сигналов (Signal Integrity) в высокоимпедансных узлах.
- Интерфейс TekVPI™: обеспечивает интеллектуальное управление пробником непосредственно с осциллографа, включая автоматическое масштабирование единиц, индикацию состояния и управление DC-смещением.
- Универсальность подключения: компактная головка пробника и набор специализированных аксессуаров позволяют надежно подключаться к SMD-компонентам с шагом выводов до 0,5 мм.
- Широкий диапазон смещения (Offset): возможность компенсации постоянной составляющей в пределах ±10 В облегчает исследование малых переменных сигналов на фоне постоянного напряжения.
Области применения Tektronix TAP2500
- Верификация, отладка и характеризация высокоскоростных цифровых устройств.
- Анализ целостности сигналов, джиттера и временных характеристик.
- Производственные испытания и инженерный анализ.
- Работа с сигналами, имеющими размах до 8 В пик-пик.
Технические характеристики Tektronix TAP2500
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 2,5 ГГц |
| Время нарастания фронта (10% – 90%) | 140 пс |
| Коэффициент деления (аттенюация) | 10X |
| Входное сопротивление | 40 кОм |
| Входная емкость | ≤ 0,8 пФ |
| Входной динамический диапазон | ±4 В |
| Диапазон смещения (Input Offset) | ±10 В |
