Активный зонд Tektronix P6243: полоса 1 ГГц, входная емкость <1 пФ и интерфейс TEKPROBE BNC. Идеален для SMD компонентов с шагом от 0,5 мм. Обеспечивает экспертную точность при анализе CMOS, TTL и GaAs логики.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

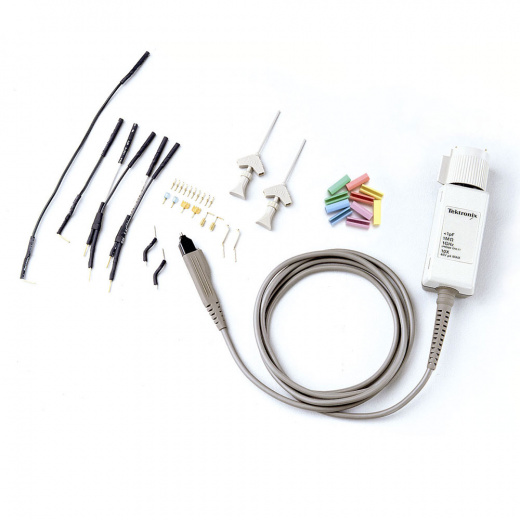

Tektronix P6243: Прецизионный активный пробник 1 ГГц с малой емкостью для анализа высокоскоростных SMD систем
Tektronix P6243 — это активный полевой (FET) пробник, специально разработанный для работы с современными высокоскоростными цифровыми системами и компонентами поверхностного монтажа (SMD). Основная задача устройства — минимизировать электрическую нагрузку на исследуемое устройство (DUT) при сохранении широкой полосы пропускания до 1 ГГц. Благодаря сверхнизкой входной емкости и высокому сопротивлению, P6243 обеспечивает высокую достоверность сигнала при тестировании логических семейств CMOS, BiCMOS, ECL, GaAs и TTL.
Ключевые особенности Tektronix P6243
- Минимальная нагрузка на цепь: сопротивление 1 МОм позволяtт подключаться к высокочастотным узлам без риска искажения формы сигнала или нарушения режимов работы схемы.
- Оптимизация для SMD: компактная измерительная головка и набор аксессуаров обеспечивают легкий доступ к компонентам с шагом выводов до 0,5 мм.
- Интерфейс TekProbe™ BNC: пробник подключается напрямую к осциллографам с интерфейсом TekProbe, что исключает необходимость в дополнительных источниках питания или внешних кабелях.
- Малая масса и гибкость: облегченная конструкция головки и кабеля снижает механическую нагрузку на измерительную точку, что особенно важно при работе с хрупкими выводами микросхем.
- Широкая применимость: идеально подходит для проектирования цифровых систем, характеризации компонентов и производственного тестирования.
Области применения Tektronix P6243
- Проектирование и отладка высокоскоростных цифровых систем.
- Характеризация полупроводниковых компонентов.
- Инженерный анализ и производственные испытания электроники.
- Университетские исследования в области ВЧ и цифровой схемотехники.
Технические характеристики Tektronix P6243
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 1 ГГц |
| Время нарастания фронта | 350 пс |
| Коэффициент деления (аттенюация) | 10X |
| Входное сопротивление | 1 МОм |
| Динамический диапазон | ±8 В |
| Диапазон смещения (Offset) | ±10 В |
| Максимальное входное напряжение (неразрушающее) | ±15 В (DC + пиковое AC) |
| Погрешность усиления по постоянному току | ±2% |
